8 Flip-Unit 8.3 Ersatzteile tauschen Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 179 Pos. Art.-Nr. Bezeichnung 8 00385560-xx Steckdosenkabel KMH-0,5 9 00385465-xx Ventilinsel MH1-2 Ventile 10 03068603-xx Magnetve…
8 Flip-Unit
8.2 Übersicht der Ersatzteile
178 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Flip Unit – Waferkamera

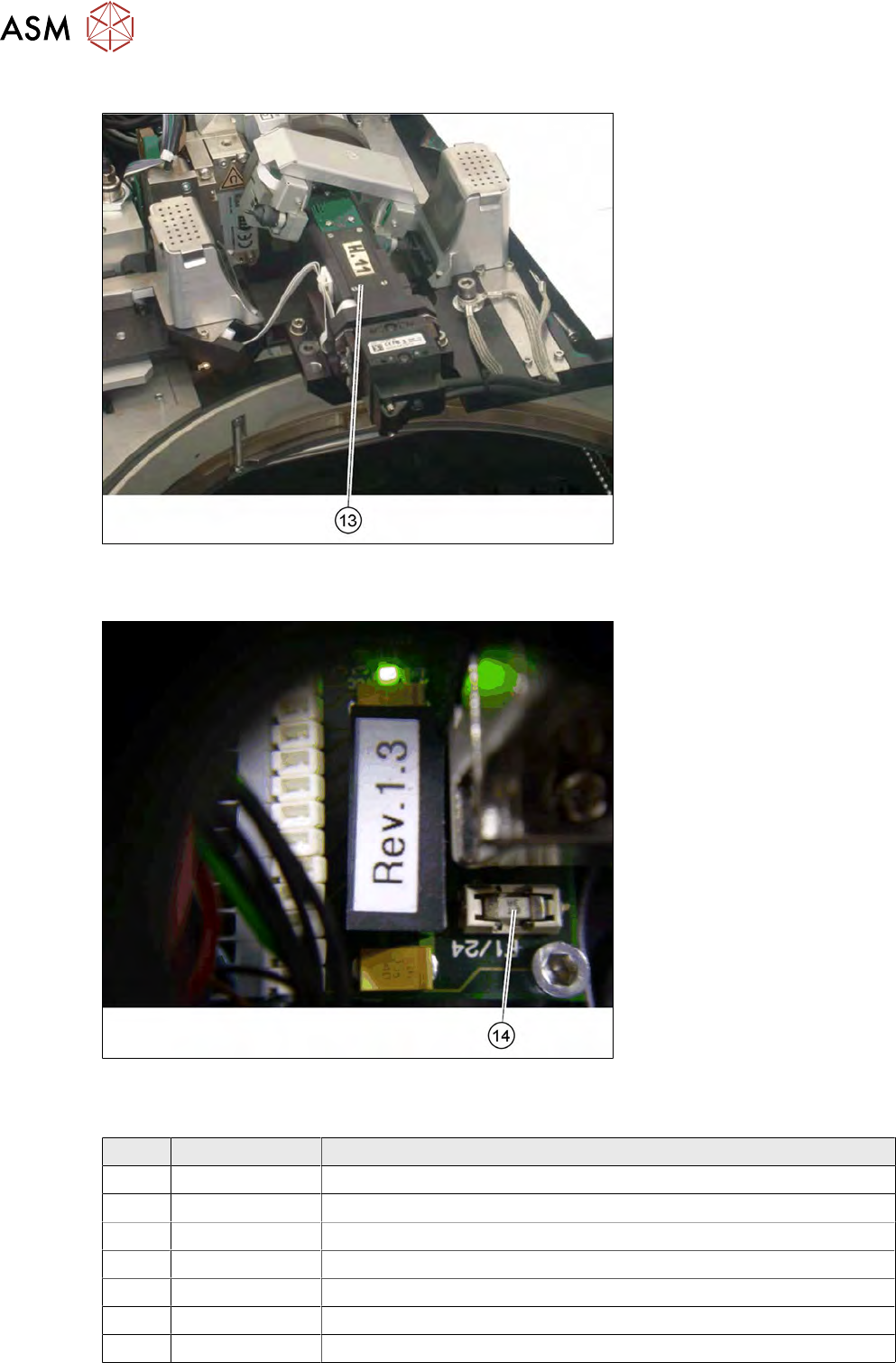

Abb.229: Flip-Unit - Waferkamera
Flip-Unit - Sicherung auf der USB I/O Flip-Unit-Platine
Abb.230: Flip-Unit - Sicherung auf der USB I/O Flip-Unit-Platine
Ersatzteile an der Flip-Unit
Pos. Art.-Nr. Bezeichnung
1 03122422-xx Flip-Kopf justierbar komplett
2 00384731-xx Rückholeinheit komplett
3 03099183-xx Z-Antrieb C&P20 CA
4 00385451-xx RPC Flex Kabel Jumper 5pol. Länge = 2,2"
5 00385278-xx Näherungsschalter induktiv, NBB1-4GM22-E2
6 00384898-xx Näherungsschalter induktiv für Abfrage des Abwurfbehälters
7 00387541-xx Magnetventil komplett
8 Flip-Unit
8.3 Ersatzteile tauschen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 179
Pos. Art.-Nr. Bezeichnung
8 00385560-xx Steckdosenkabel KMH-0,5
9 00385465-xx Ventilinsel MH1-2 Ventile
10 03068603-xx Magnetventil
11 00385498-xx Platine USB-IO Rev.2 150x65mm
12 00385537-xx Adapter-Platine AD-MOT2-F für Flip-Unit
00387223-xx Softpolyurethan Schlauch 4x2,5
03068603-xx Magnetventil MHE2
13 00386499-xx Kamera Standard-SWS (Flip Unit Waferkamera)
14 03078645-xx Sicherung 3 AT (auf der USB-I/O-Flip-Chip-Platine)
15 03037984-xx Saugteller komplett DLM / R-hellbeige
03083027-xx Distanzscheibe DIN 988-3x6x0,3-1.4310
8.3 Ersatzteile tauschen
8.3.1 Flip-Unit tauschen
Diese Beschreibung wird in der nächsten Dokument-Version ergänzt. Bis dahin wenden Sie sich
bitte an den SIPLACE-Service.
8.3.1.1 Home-Position von Segment 1 kalibrieren
HINWEIS
Das Segment 1 erkennt man daran, dass sich in diesem Bereich die Sensorfahne mit dem
mechanischen Anschlag befindet.

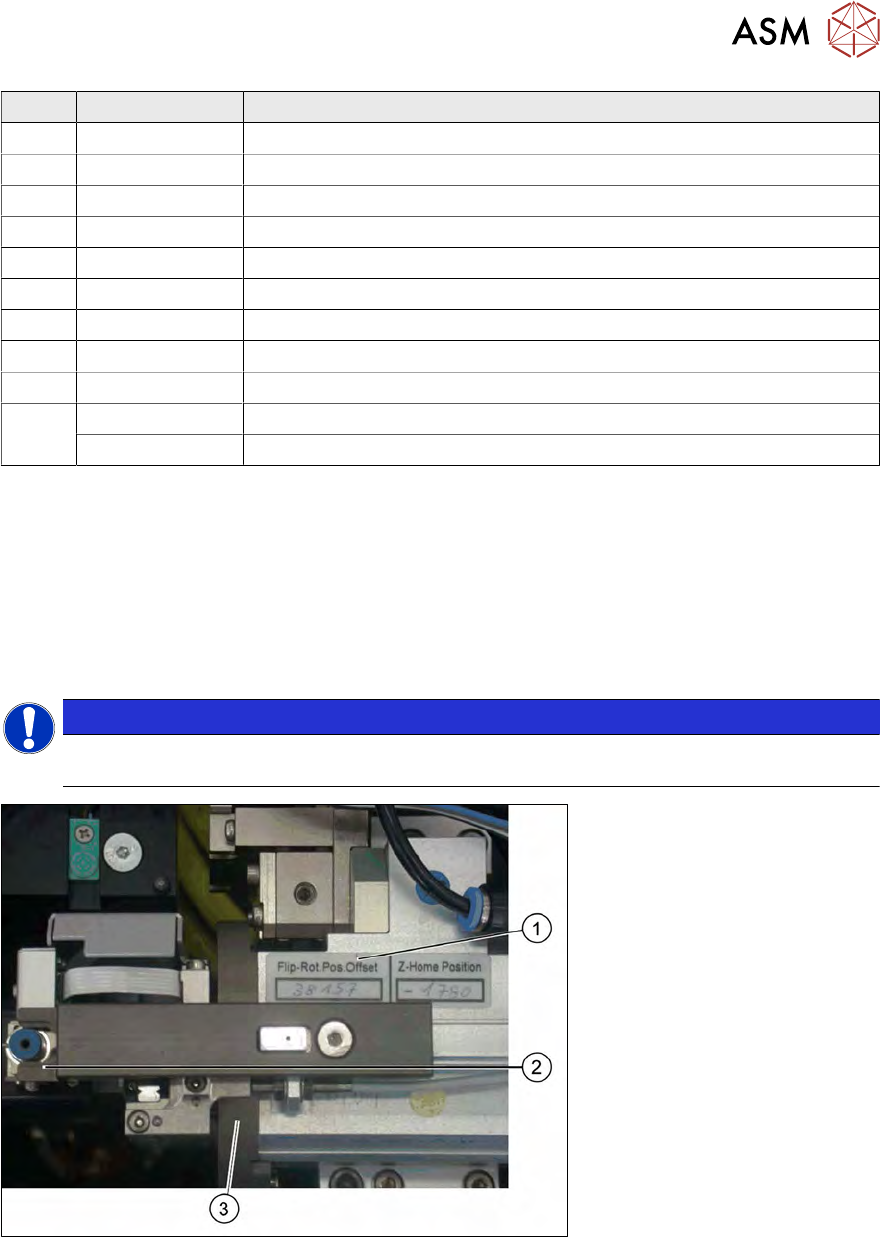

Abb.231: Home-Position von Segment 1 einstellen
► Bringen Sie die Einstellgabel in die Einstellposition (2).
► Bringen Sie Segment 1 in die Home-Position und stellen Sie die Übergabeposition der Pipette
ein.
Die Schaltfahne muss mit dem Sensor übereinstimmen (3), dann ist das Segment 1 aktiv.
► Befestigen Sie die Einstellgabel wieder in einer Parkposition auf dem Motor.
► Fahren Sie mit der Kalibrierung des Hohlwellenmotors fort.
8 Flip-Unit
8.3 Ersatzteile tauschen
180 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
8.3.1.2 Hohlwellenmotor kalibrieren
Nach dem Tausch und der Einstellung der Übergabeposition ist der Motor zu kalibrieren. Die ermit-
telten Werte müssen auf dem Etikett am Motorkörper (1) eingetragen werden.
Siehe 14.3 "Kamera Kalibrierung" [}365]
8.3.2 Saugteller tauschen
► Entfernen Sie das Einschraubgewinde des Saugtellers und nehmen Sie den Saugteller her-
aus.
Achten Sie darauf, dass der Distanzring an seiner Position verbleibt. Andernfalls ist keine
Dichtigkeit gegeben.
► Setzen Sie den neuen Saugteller gerade auf. Ansonsten besteht die Gefahr, dass das Ein-
schraubgewinde beschädigt wird.
► Befestigen Sie den Saugteller mit einem Drehmoment von 13 Ncm.
8.3.3 Pneumatische Rückholeinheit tauschen
Abb.232: Pneumatische Rückholeinheit
► Wählen Sie in der Ansichtenwerkzeugleiste den Button Manuelle Einstellungen
.
► Wählen Sie in der Ansicht Manuelle Einstellungen den Button Manuelle Subsysteme
und dann wählen Sie IOs (siehe 14.2 "Manuelle Einstellungen" [}364]).
► Wählen Sie die Registerkarte Flipper and Die Attach.
► Bewegen Sie mit dem Button D013 Z axis holder die Rückholeinheit.
ð Die Anzeige Z Axis holding cylinder free leuchtet.
