7 Die-Ejector
7.3 Ersatzteile tauschen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 141

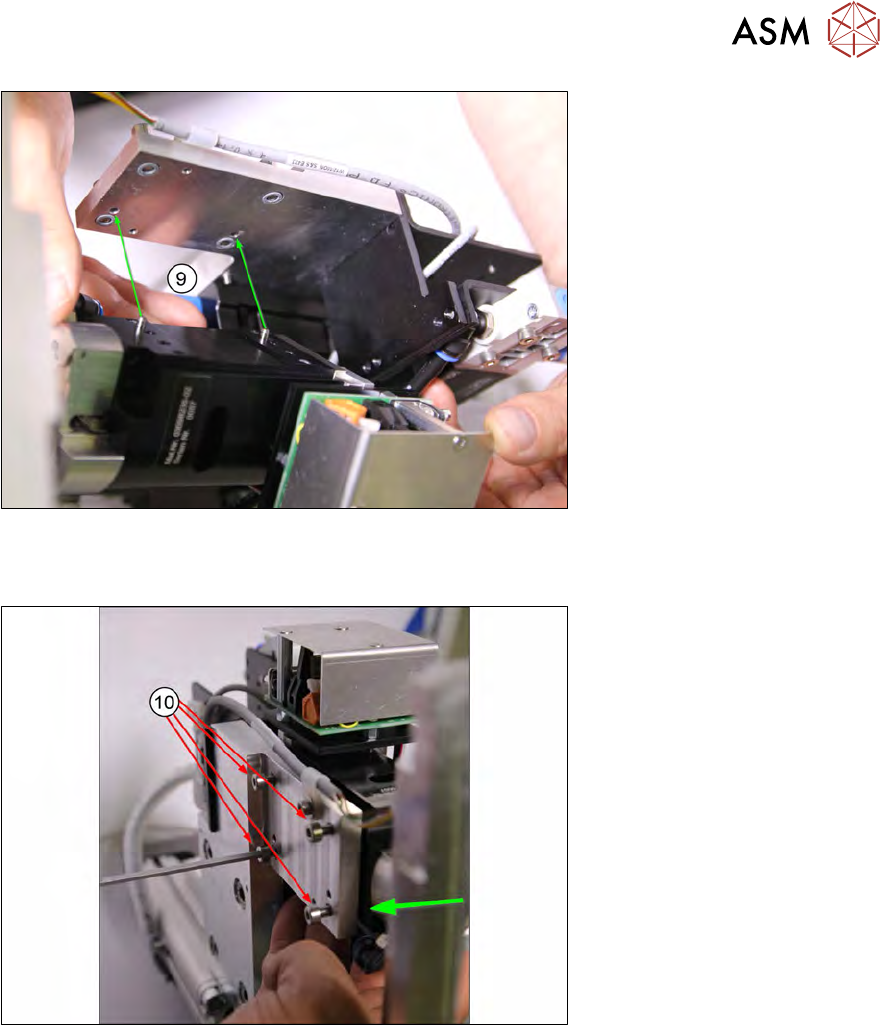

Abb.167:
► Setzen Sie die Z-Achse Die-Ejector mit den zwei Stiften in die zugehörigen Bohrungen in der
Halteplatte(9).
Abb.168:
► Drücken Sie mit der Hand die Z-Achse Die-Ejector gegen den Träger und schrauben Sie die
vier Befestigungsschrauben(10) an.
► Falls noch nicht geschehen, demontieren Sie nun die Gabellichtschranke von der Z-Achse
Die-Ejector.
7 Die-Ejector
7.3 Ersatzteile tauschen
142 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.169:
► Um sicherzustellen, dass die Platine Dual-Light-Barrier an der richtigen Position auf dem
Montagewinkel sitzt, lockern Sie die beiden Befestigungsschrauben.
► Drücken Sie die Platine gegen die Kanten (im Bild rot) und ziehen Sie die Schrauben an.
Abb.170:
► Stecken Sie das Kabel an der Platine an (Steckerorientierung beachten).
7 Die-Ejector
7.3 Ersatzteile tauschen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 143
Abb.171:
► Drücken Sie die Gabellichtschranke "in die Ecke" (nach unten und vorne) und schrauben Sie
diese an(12).
HINWEIS
► Achten Sie darauf, dass die Schaltfahne der Z-Achse Die-Ejector(13) zwischen den
Gabellichtschranken(14) liegt.
Abb.172:
► Stecken Sie den Vakuumschlauch(15) an.
