13 BoxPC, GALIL-Karten und Achsansteuerung 13.1 Ausbau und Tausch BoxPC 342 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 13.1.2.1 Kabelverbindungen auf der BoxPC-Rückseite Folgende Verbindungen sind auf der BoxPC-…
13 BoxPC, GALIL-Karten und Achsansteuerung
13.1 Ausbau und Tausch BoxPC
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 341

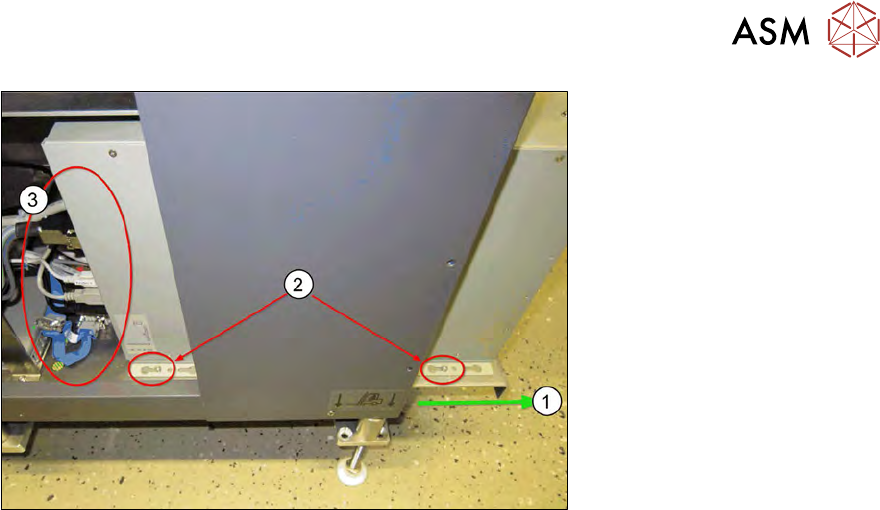

Abb.477:
► Ziehen Sie das Einzugsblech aus dem Rahmen, bis die hintere und vordere Halteschraube
(1) des BoxPC zugänglich sind.
► Lockern Sie die beiden Schrauben(2), so dass der BoxPC auf dem Einzugsblech verschoben
werden kann.
Stecken Sie vor dem Herausziehen des BoxPC alle Verbindungen(3) wie folgt ab:
13 BoxPC, GALIL-Karten und Achsansteuerung
13.1 Ausbau und Tausch BoxPC
342 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

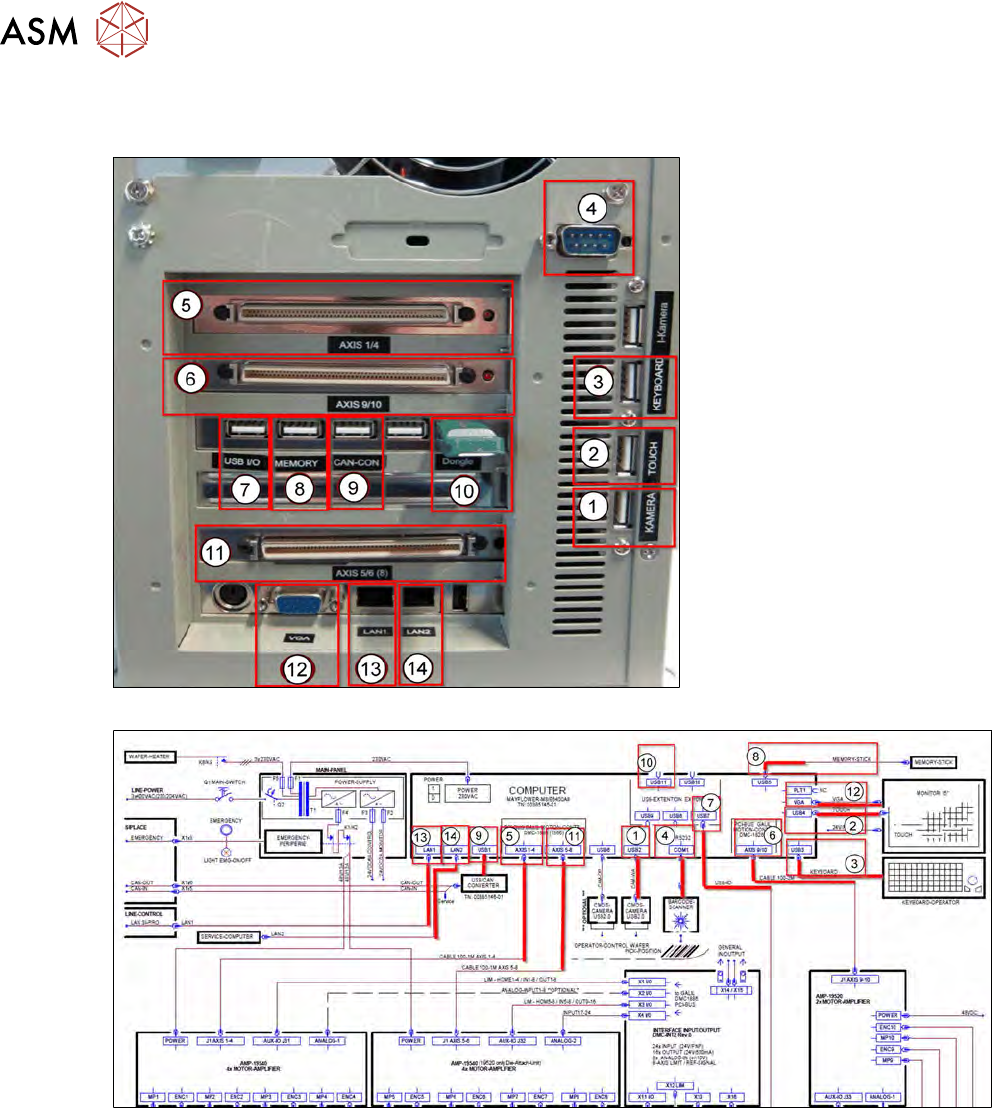

13.1.2.1 Kabelverbindungen auf der BoxPC-Rückseite
Folgende Verbindungen sind auf der BoxPC-Rückseite:
Abb.478:
Abb.479:
13 BoxPC, GALIL-Karten und Achsansteuerung
13.1 Ausbau und Tausch BoxPC
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 343

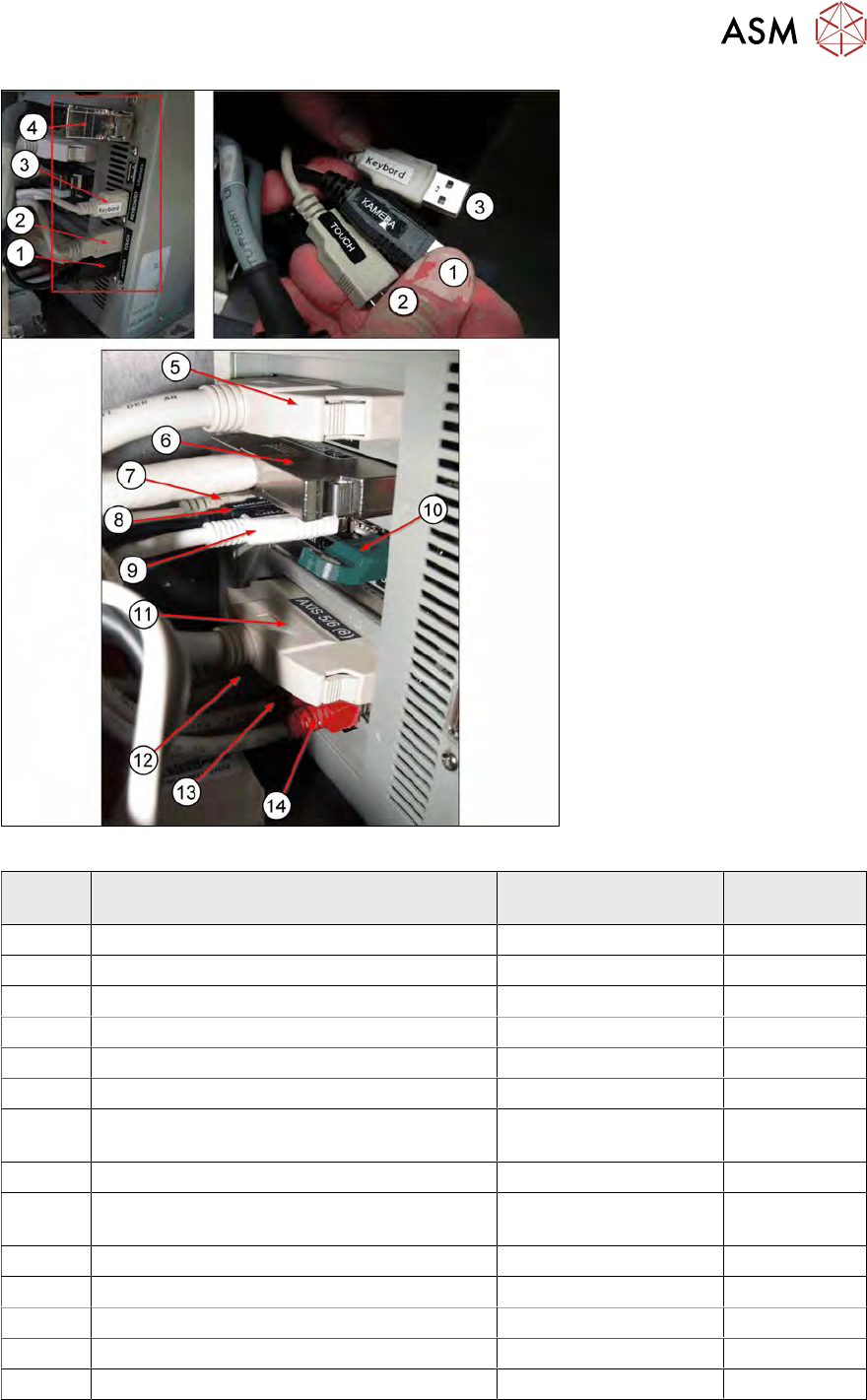

Abb.480:
Num-
mer
Verbindung Anschluss Rückseite Typ
1 CMOS-Camera Wafer-Pick-Position USB 2 USB2.0
2 Touchscreen-Monitor USB 4 USB2.0
3 Keyboard USB 3 USB2.0
4 Barcodescanner COM1 RS232
5 AXIS 1-4 (zu Wafer-X/Y und Die Ejector) AXIS 1-4 100pol Kabel
6 AXIS 9-10 (zu Wafer-Handler und Lift) AXIS 9-10 100pol Kabel
7 USB-IO (Analog IO von Flip-Unit und Die-
Attach)
USB 7 USB2.0
8 Memory-Stick Anschluss (an Tastatur) USB 5 USB2.0
9 USB-Can-Converter (CAN-In / CAN-Out von
CA)
USB 1 USB2.0
10 Vision-DONGLE (Verbleibt immer am SWS!) USB 10 Grüner Dongle
11 AXIS 5-8 (zu Flip-Unit und Die-Attach) AXIS 5/6 (8) 100pol Kabel
12 VGA zum Monitor VGA VGA
13 LAN-Kabel zur Line-Control LAN1 Cat5 rot
14 LAN-Kabel zum Service-Computer LAN2 Cat5 rot
●
Sämtliche Kabel sind beschriftet.
●
Ebenso sind alle zugeordneten Steckplätze am BoxPC mit identischen Bezeichnungen verse-
hen.
