13 BoxPC, GALIL-Karten und Achsansteuerung
13.1 Ausbau und Tausch BoxPC
346 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
13.1.4 Einbau neuer BoxPC

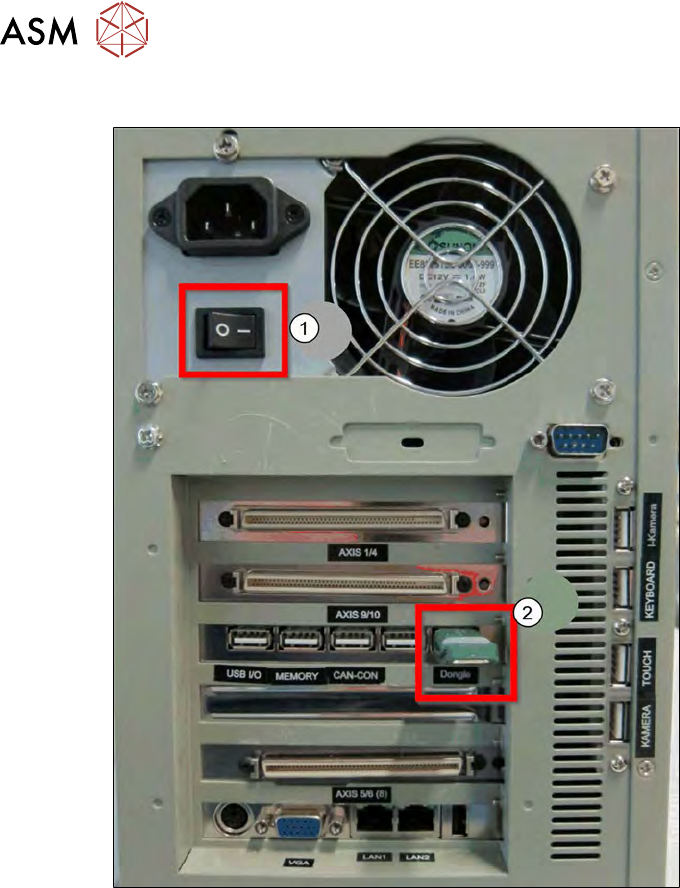

Abb.484:
► Schalten Sie den Hauptschalter (1) auf ON - I - !
Dies ist wichtig, da man nach dem Einbau des SWS in die CA-Maschine nicht mehr an diesen
Hauptschalter kommt!
► Stecken Sie den Vision-Dongle in den dafür vorgesehenen USB-Slot (2).
Der Vision-Dongle verbleibt immer beim SWS, er darf niemals mit einem anderen SWS ge-
tauscht werden.
ð Nach dem Einspielen des BoxPC-Backups wird die zugehörige Lizenz wieder auf den
BoxPC aufgespielt sein und der Dongle schaltet diese Software frei!
► Setzen Sie danach den BoxPC wieder in die dafür vorgesehene Position auf dem Einzugs-
blech.
13 BoxPC, GALIL-Karten und Achsansteuerung
13.1 Ausbau und Tausch BoxPC
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 347

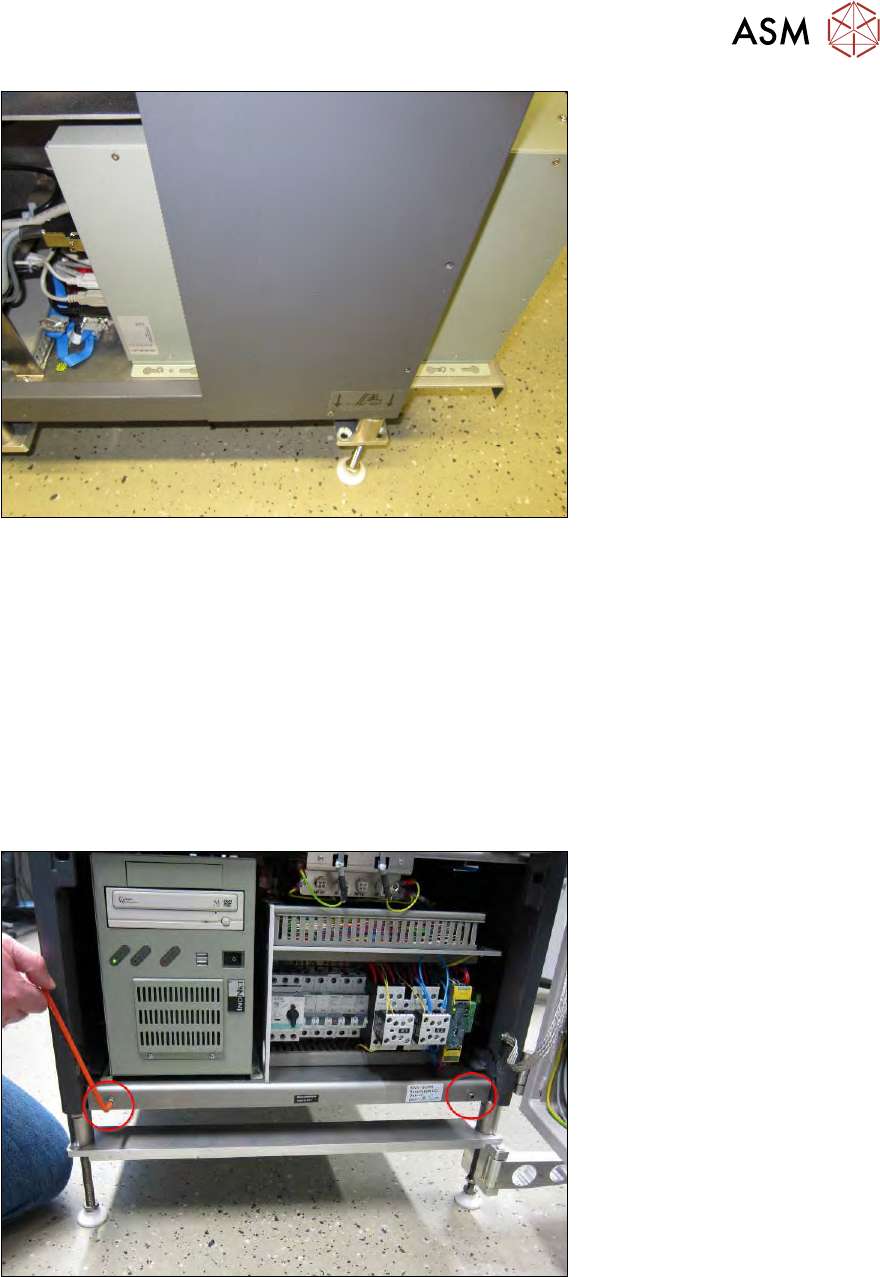

Abb.485:
► Fädeln Sie den BoxPC über die Inbusschrauben und ziehen Sie den BoxPC zurück.
► Schrauben Sie die Inbusschrauben fest.
13.1.4.1 Anschluss neuer BoxPC
► Verbinden Sie sämtliche Kabel auf der BoxPC-Rückseite (siehe 13.1.2.1 "Kabelverbindungen
auf der BoxPC-Rückseite" [}342]).
Sämtlich Kabel und Steckplätze sind beschriftet.
► Falls Sie die Kabelbinder der Zugentlastung gelöst haben, müssen Sie diese unbedingt wie-
der herstellen.
13.1.4.2 Abschließende Arbeiten nach Einbau
Abb.486:
► Schieben Sie das Einzugsblech nach hinten.
► Schrauben Sie das Einzugsblech mit den beiden Inbusschrauben fest.
► Montieren Sie das linke Seitenverkleidungsblech.
► Bauen Sie den SWS wieder in die CA-Maschine.
► Schalten Sie den SWS ein.
13 BoxPC, GALIL-Karten und Achsansteuerung
13.2 GALIL-Karten im BoxPC
348 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
► Installieren Sie die notwendige Software.
Benutzen Sie hierfür die zuvor erzeugte Recovery-DVD (siehe 13.1.1.1 "Daten-
backup" [}339]).
► Referieren Sie den SWS.
ð Der SWS ist wieder einsatzbereit.
13.2 GALIL-Karten im BoxPC
13.2.1 Generelles zu GALIL-Karten

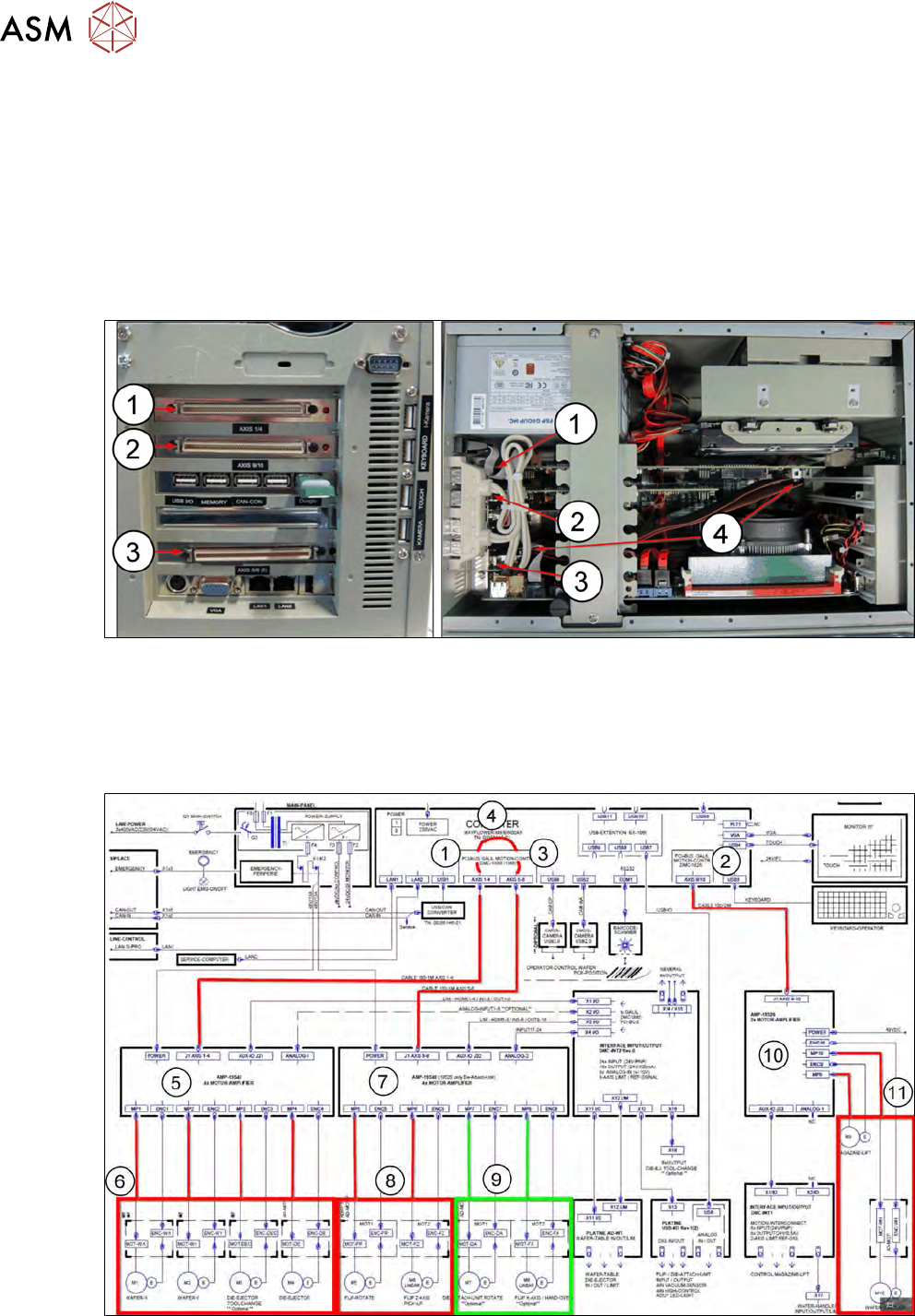

Abb.487:
1. AXIS 1/4 → PCI-BUS-GALIL-Motion-Controller DMC-1886
2. AXIS 9/10 → PCI-BUS-GALIL-Motion-Controller DMC-1826
3. AXIS 5/6 (8) → PCI-BUS-GALIL-Motion-Controller Extension
4. Connection → Verbindung zu den zusätzlichen vier Achsausgängen
Abb.488:
