7 Die-Ejector
7.3 Ersatzteile tauschen
132 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.149:
► Ziehen Sie den Vakuumschlauch ab.
Danach muss die Platine der Gabellichtschranke demontiert werden. Gehen Sie dazu wie folgt vor:
Abb.150:
► Entfernen Sie die beiden Schrauben(2) (Inbus 2,5) und nehmen Sie die Gabellichtschranke
(1) ab.
7 Die-Ejector
7.3 Ersatzteile tauschen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 133
Abb.151:
► Entfernen Sie die beiden Schrauben (3) und nehmen Sie die Platine vom Halteklotz ab.
Trennen Sie den Stecker von der Platine Dual-Light-Barrier [00385741-xx]. Hier gibt es zwei Mög-
lichkeiten, den Stecker abzuziehen:
Abb.152:
► 1. Möglichkeit: Versuchen Sie den Stecker, wie auf dem Bild, mit geringer Kraft nach oben
zu ziehen. Dabei ist es hilfreich, wenn der Zeigefinger Kontakt mit dem weißen Steckergehäu-
se hat und mit dem Daumen die Kabel gehalten werden.
VORSICHT
► Ziehen Sie nur mit geringer Kraft am Stecker. Ist das nicht möglich dann gehen Sie
wie folgt vor (2.Möglichkeit).
7 Die-Ejector
7.3 Ersatzteile tauschen
134 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

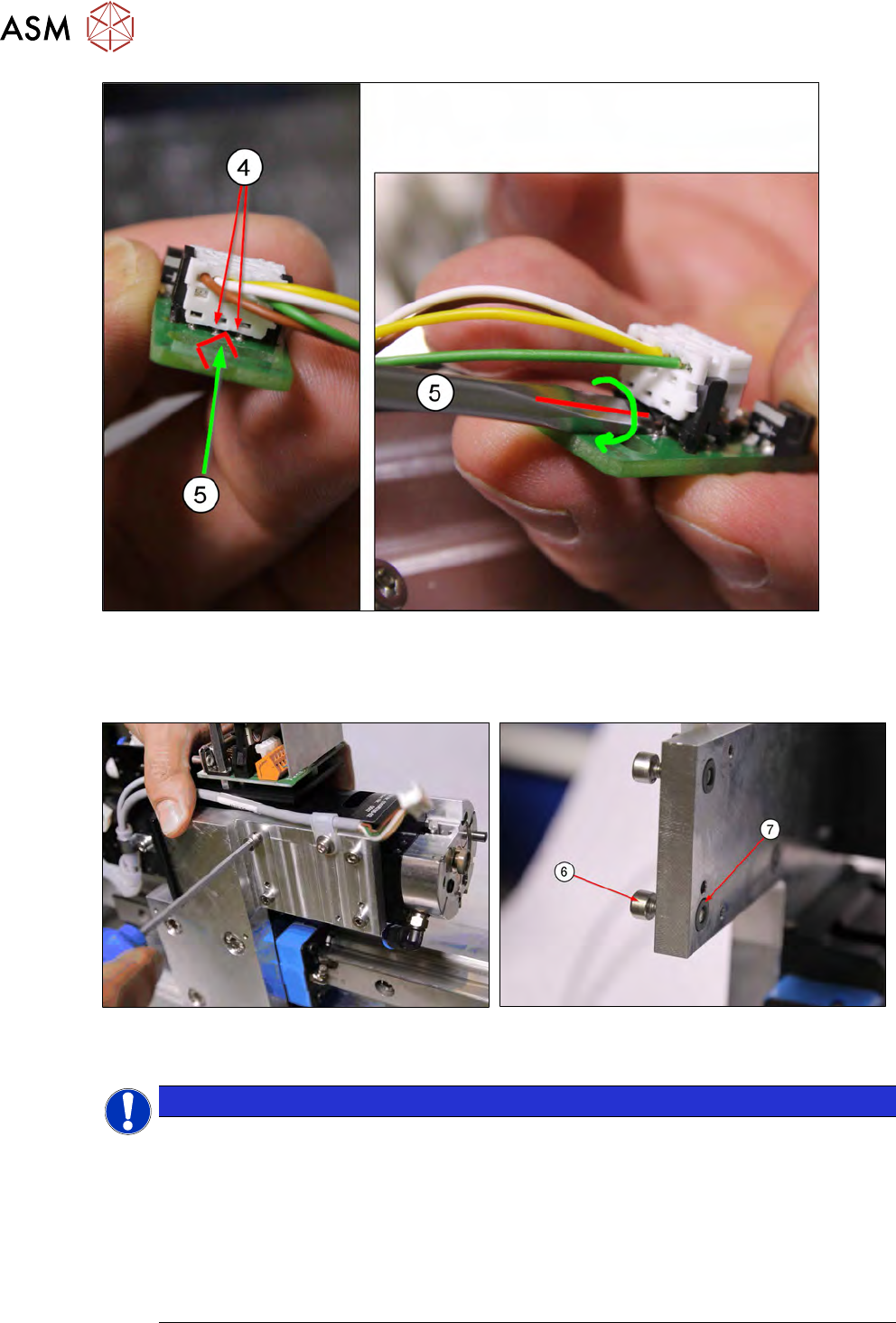

Abb.153:
► 2. Möglichkeit: Schieben Sie die Spitze eines Schraubendrehers (5) seitlich zwischen die
beiden Anschluss-Pins des Steckers(4).
Mit einer leichten Drehbewegung hebeln Sie den Stecker aus der Halterung.
Abb.154:
► Lockern Sie die vier Befestigungsschrauben der Z-Achse Die-Ejector.
HINWEIS
Die vier Befestigungsschrauben (6) sind mit jeweils einer Verliersicherung
[03075495‑xx](7) versehen. Diese Verliersicherungen befinden sich zwischen der Halte-
platte und der Z-Achse Die-Ejector in einer Flachsenkung. Die Befestigungsschrauben(6)
müssen nicht komplett entfernt werden, da Sie auf den letzten Gewindegängen von diesen
Verliersicherungen(7) gehalten werden.
Der Sicherungsgewindegang sitzt Richtung Boden der Flachsenkung, wodurch man ca.
2mm Sicherungsweg der Schraube hat, bevor diese herausfällt.
► Werden dennoch die Schrauben komplett entfernt, so ist darauf zu achten, diese Ver-
liersicherungen nicht zu verlieren, wenn die Z-Achse Die-Ejector entnommen wird.
