10 Option Die-Attach-Unit SWS
10.1 Einbau der Option Die-Attach-Unit SWS
234 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
10.1.4.1 Ausrichtung in Y-Richtung
Abb.307:
► Lockern Sie die beiden Sicherungsschrauben des Blocks für die horizontale Ausrichtung.
Abb.308:

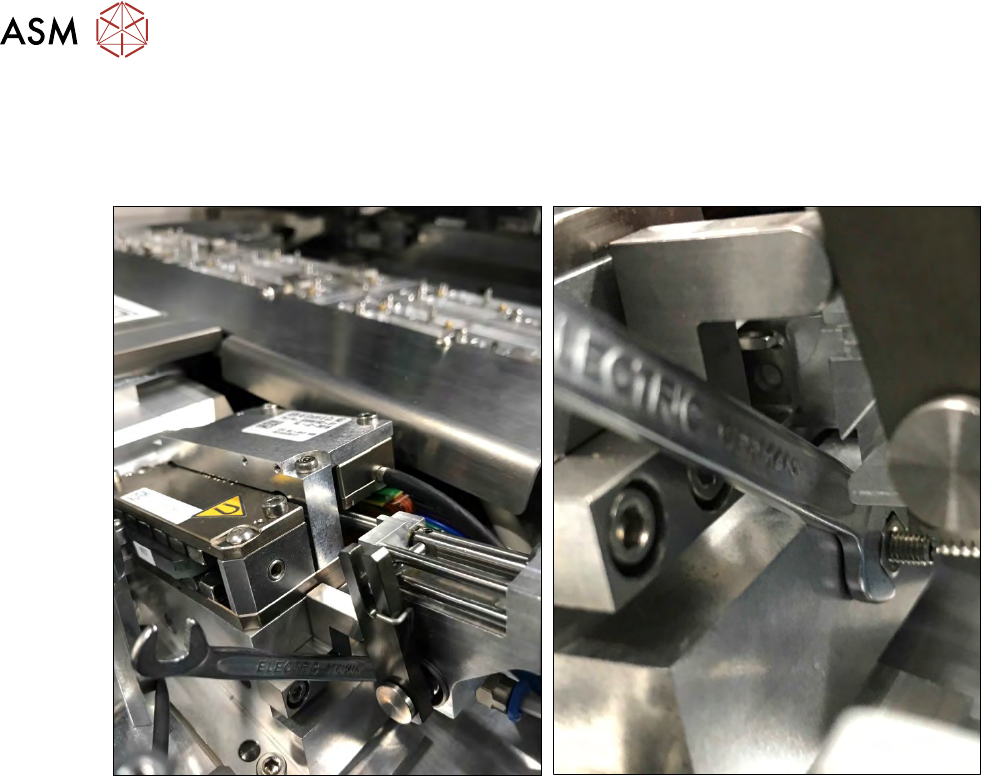

► Lockern Sie die Kontermutter der Einstellschraube und korrigieren Sie den Pipetten-Offset in
Y‑Richtung, indem Sie die Einstellschraube drehen (siehe Abbildungen).
► Nachdem das Die-Attachment-Segment und das Flip-Kopf-Segment erfolgreich ausgerichtet
wurden ziehen Sie die Kontermutter der Einstellschraube fest.
► Ziehen Sie die beiden Sicherungsschrauben des Blocks für die Y-Ausrichtung fest.
► Nach dem Festziehen, prüfen Sie die Ausrichtung erneut.
10 Option Die-Attach-Unit SWS
10.1 Einbau der Option Die-Attach-Unit SWS
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 235
10.1.4.2 Ausrichtung in Z-Richtung
Abb.309:
► Lockern Sie die beiden Sicherungsschrauben des Blocks für die vertikale Z-Ausrichtung.
Abb.310:
► Korrigieren Sie den Pipetten-Offset in Z-Richtung, indem Sie die Einstellschraube drehen
(siehe Abbildungen).
► Nachdem das Die-Attachment-Segment und das Flip-Kopf-Segment erfolgreich in Z-Richtung
ausgerichtet wurden, ziehen Sie die Sicherungsschrauben des Blocks für die vertikale Z‑Aus-
richtung fest.
10 Option Die-Attach-Unit SWS
10.1 Einbau der Option Die-Attach-Unit SWS
236 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
10.1.4.3 Haltezylinder der Transfer-X-Achse mechanisch einstellen
Wenn das Kugellager von Segment 1 nicht leichtgängig den Transfer-X-Rachen passiert (Achse
stromlos im Not-Aus-Modus oder SWS ausgeschaltet), dann muss der Haltezylinder mechanisch
eingestellt werden.
Abb.311:
► Öffnen Sie die Kontermutter der Haltezylinder-Ausrichtungsschraube mit Hilfe eines 5,5mm
Gabelschlüssels (siehe Abbildung).
