6 Versorgungseinheit
6.2 Ersatzteile tauschen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 115
6.2.4 Galil-Motor-Karte AMP-19540 oder AMP-19520 tauschen
VORSICHT
EGB-Richtlinien beachten
► Beachten Sie die EGB-Richtlinien in Abschnitt 1.3.4.3 "Handhabung von EGB-Bau-
gruppen" [}17]) und in der Betriebsanleitung der Ihrer Maschine.
Abb.124: Galil-Motor-Karte AMP-19540 oder AMP-19520 tauschen
► Ziehen Sie die Anschlusskabel (1) und (2) ab.
► Entfernen Sie jeweils die vier Befestigungsschrauben.
► Tauschen Sie die jeweilige Galil-Motor-Karte aus.
Konfiguration Galil-Motor-Karte
●
Verstärkermodul 4 Achsen => Typ AMP-19540
●
Verstärkermodul 2 Achsen => Typ AMP-19520
Steckerbezeichnungen
●
(1) Stecker Axis 1-4 => Typ AMP-19540 (linke Karte)
●
(2) Stecker Axis 5-8 => Typ AMP-19540 (rechte Karte)
●
Stecker Axis 6-6 => Typ AMP-19520 (nur rechte Karte).
Falls die Option Die-Attach vorhanden ist, dann ist die rechte Karte eine AMP 19520. Ansonsten
sind immer zwei Karten des Typs AMP 19540 vorhanden.
6 Versorgungseinheit
6.2 Ersatzteile tauschen
116 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
6.2.5 Netztransformator tauschen
Abb.125: Netztransformator tauschen
► Entfernen Sie die vier Befestigungsschrauben(1).
Abb.126: Netztransformator - Eingangsspannung (Primärseite) abklemmen
► Klemmen Sie die Kabel (1) und (2) für die Eingangsspannung an der Primärseite ab. Sehen
Sie dazu auch die mitgelieferten Stromlaufpläne.
6 Versorgungseinheit
6.3 Einstellungen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 117
6.3 Einstellungen
6.3.1 Druckluftwächter einstellen

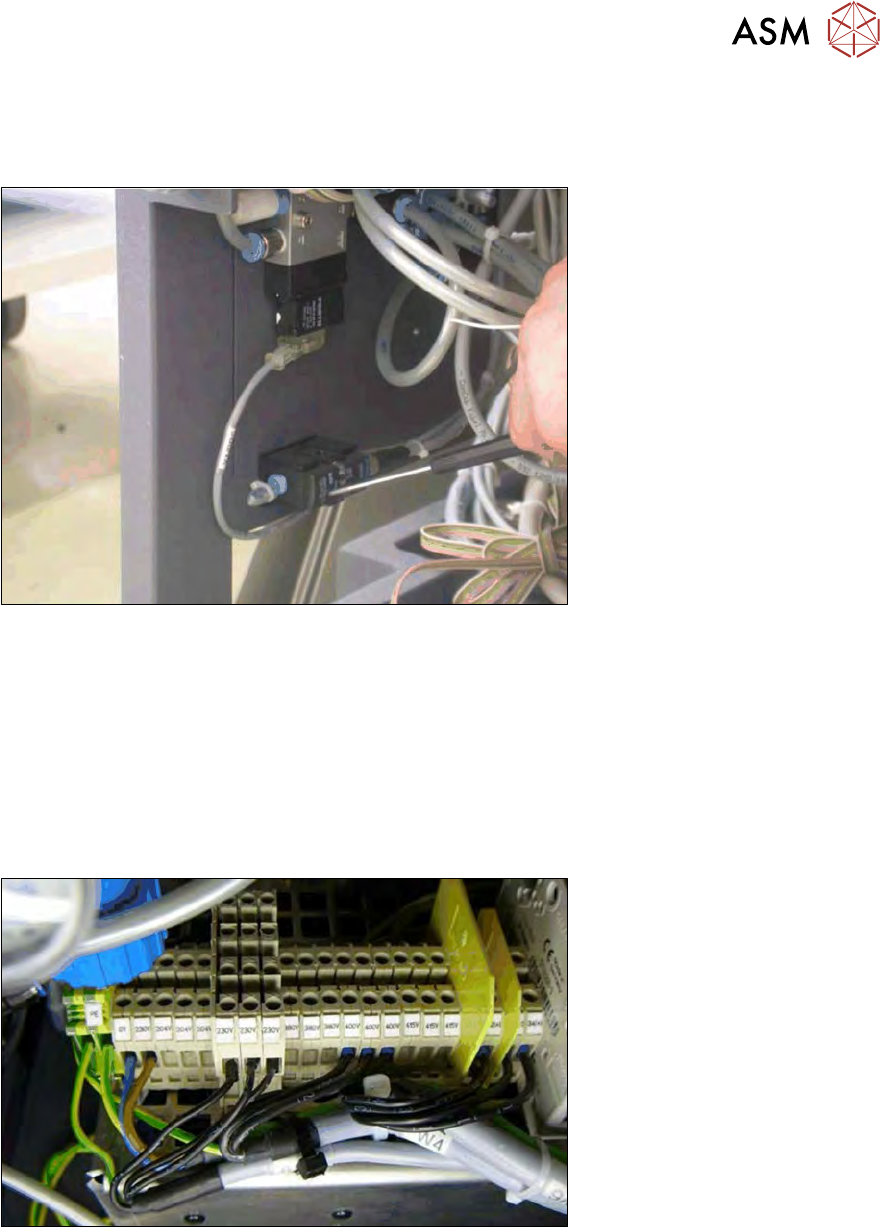

Abb.127: Druckluftwächter einstellen
Nach dem Austausch muss die Einstellung des Druckluftwächters überprüft werden.
► Machen Sie das Ventil drucklos, indem Sie einmal auf den Wächter drücken.
► Versorgen Sie das Ventil mit einem Druck von 5 bar, indem Sie ein weiteres Mal drücken.
► Drehen Sie das Manometer auf 2,5 bar herunter (Mittelwert) und kontrollieren Sie, ob die LED
ausgeht.
► Kontrollieren Sie, ob der Wert richtig gespeichert ist.
6.3.2 Anschlussspannungen am Netztransformator herstellen
Abb.128: Anschlussspannung am Netztransformator
Hier erfolgt die Einspeisung für verschiedene Netzspannungen an den jeweiligen Klemmen des
Netztransformators. Sehen Sie dazu auch die Stromlaufpläne ([00195960-04]-DC-SWS-EN.pdf Pa-
ge „SWS Line-Power Power-Input SWS-Nr.1-4) der Maschine.
► Bauen Sie das SWS aus der Maschine aus (siehe 4.1 "SWS ausbauen" [}59]).
