3 Funktionsprinzip des SIPLACE Wafer-Systems (SWS)
3.3 Pick und Transferprozess im Detail
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 55
3.3.3 Die-Attach – Transferposition

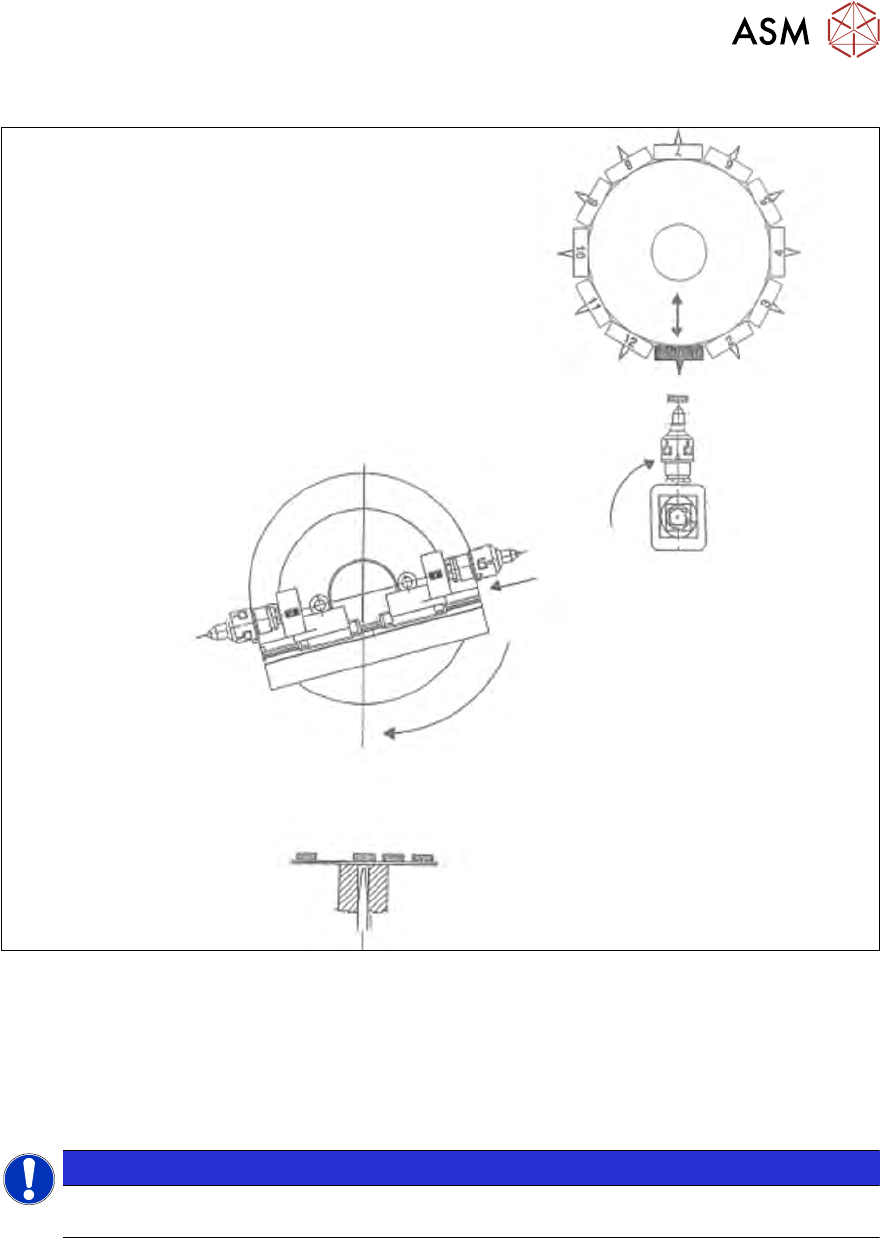

Abb.35: Die-Attach - Transferposition
●
Das Die-Attach dreht zur Transferposition.
●
Der Bestückkopf holt den Chip vom Die-Attach Segment ab und dreht zur nächsten Sternposi-
tion.
●
Zum selben Zeitpunkt zieht die X-Achse das Segment Nr. 1 in die Grundposition zurück.
●
Die Flip-Chip-Einheit - Segment Nr. 1 dreht zur Abholposition und holt den nächste Chip.
HINWEIS
Bei Anwendung der Die-Attach Einheit ist nur das Segment Nr.1 der Flip-Chip-Einheit in
Aktion.

3 Funktionsprinzip des SIPLACE Wafer-Systems (SWS)
3.3 Pick und Transferprozess im Detail
56 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
3.3.4 Flip-Chip-codierte Positionen (nach dem Kalibrieren)

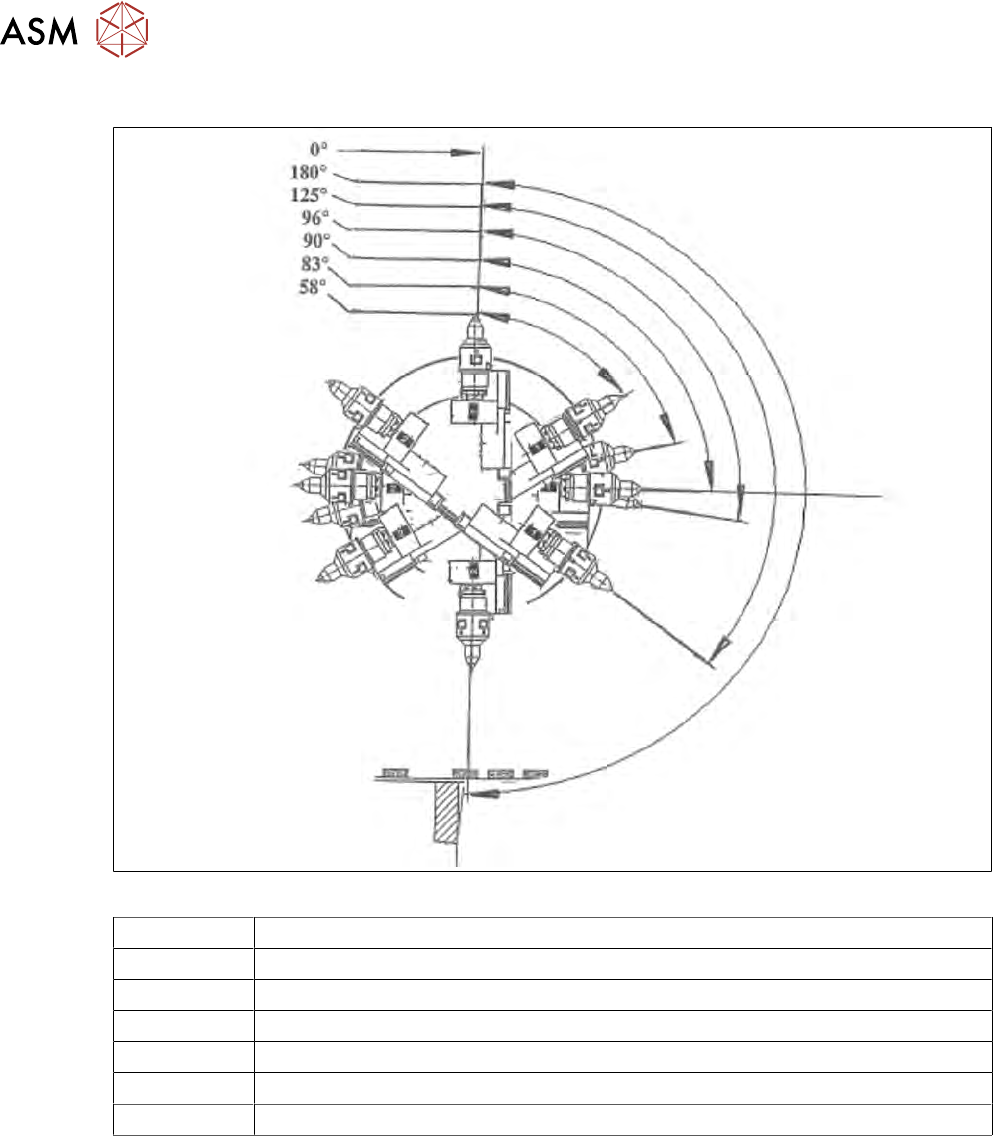

Abb.36: Flip-Chip-codierte Positionen (nach dem Kalibrieren)
0° Home-Sensor-Position"
180° Abholposition, Segment 1
125° Kamera "free position"
96° Abblasposition, Segment 1
90° Home-Offset-Position
83° Abblasposition, Segment 2
58° Kamera "free position"

3 Funktionsprinzip des SIPLACE Wafer-Systems (SWS)
3.3 Pick und Transferprozess im Detail
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 57
1. Mechanischer Anschlag
2. Home-Sensor
Abwurfbehälter
Segment Nr. 2
Abwurfbehälter
Segment Nr. 1

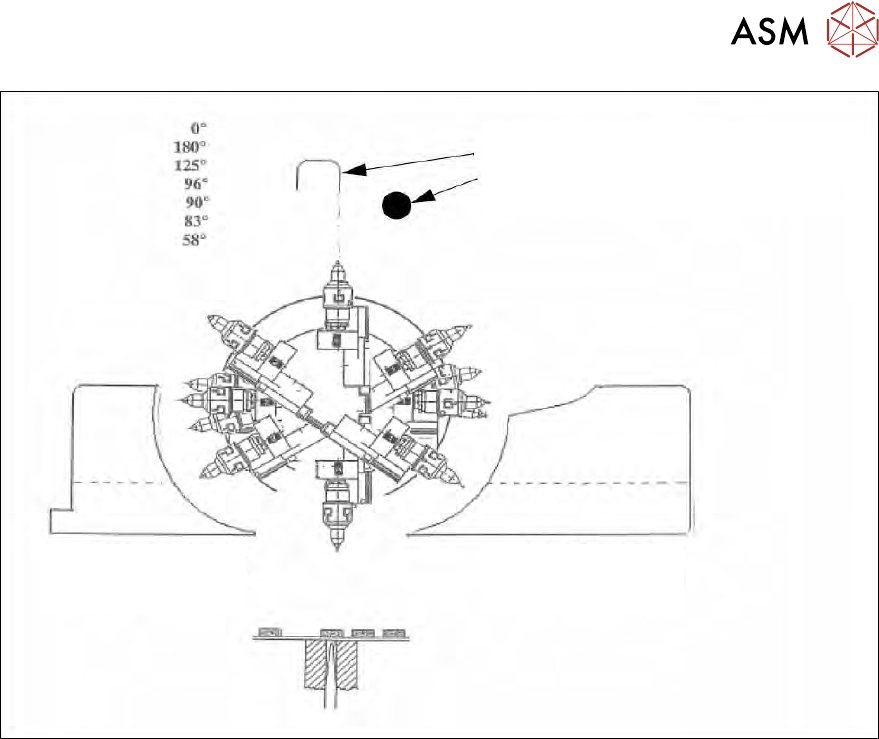

Abb.37: Initialisierung der Flip-Rotations-Achse
1. Mechanischer Anschlag
2. Home-Sensor
Der Home-Sensor wird zur Initialisierung der Flip-Rotations-Achse benutzt. Während der Initialisie-
rung fährt die Rotationsachse langsam bis zum Auslösen des Home-Sensors. Anschließend wird in
einem Bereich von 0-30° der Rotationsachse der erste Nullimpuls gesucht. Dadurch wird die Null-
position der Flip-Rotationsachse definiert.
