5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
90 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

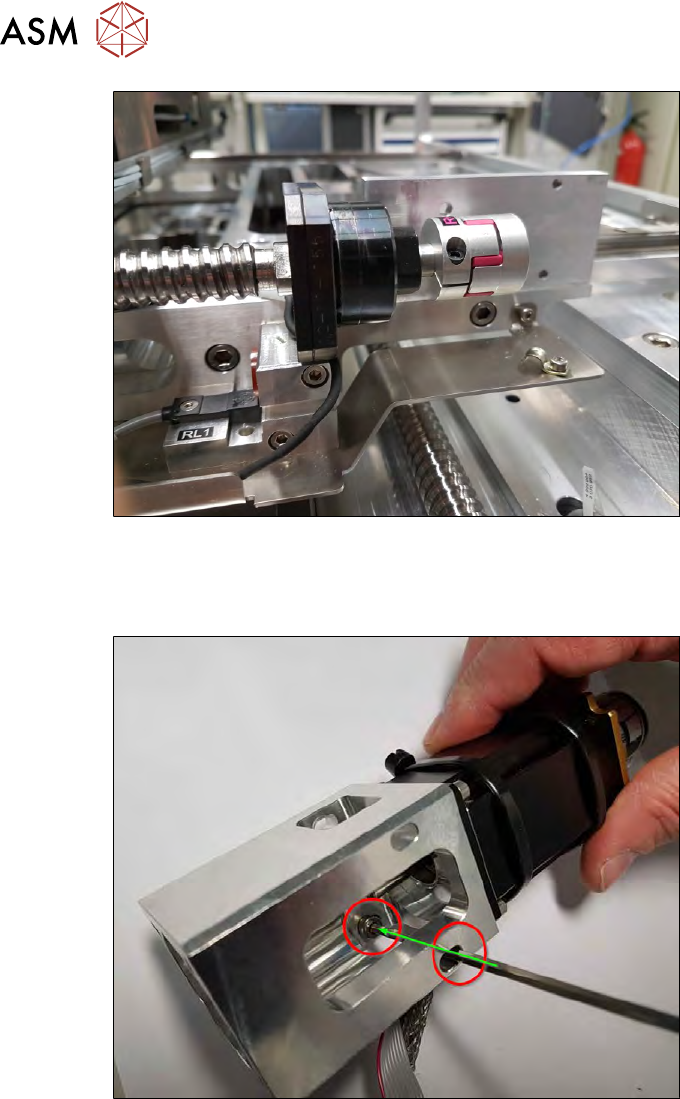

Abb.85:
Kupplungsplatte, Kupplung und X-Motor liegen nun einzeln vor und können ausgetauscht werden.
5.3.2.2 Einbau neuer X-Motor und Kupplung
Abb.86:
► Montieren Sie den neuen X-Motor auf die Kupplungsplatte.
Achten Sie darauf, dass die Motorenkabel, wie auf dem Foto, 90° nach Unten zur Kupplungs-
platte zeigen!
Lassen Sie die Kupplung vorerst weg. Diese wird erst später in die Kupplungsplatte einge-
setzt.
Eventuell müssen Sie die Motorenkabel mit zwei Kabelbindern am Motorengehäuse befes-
tigen.
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 91

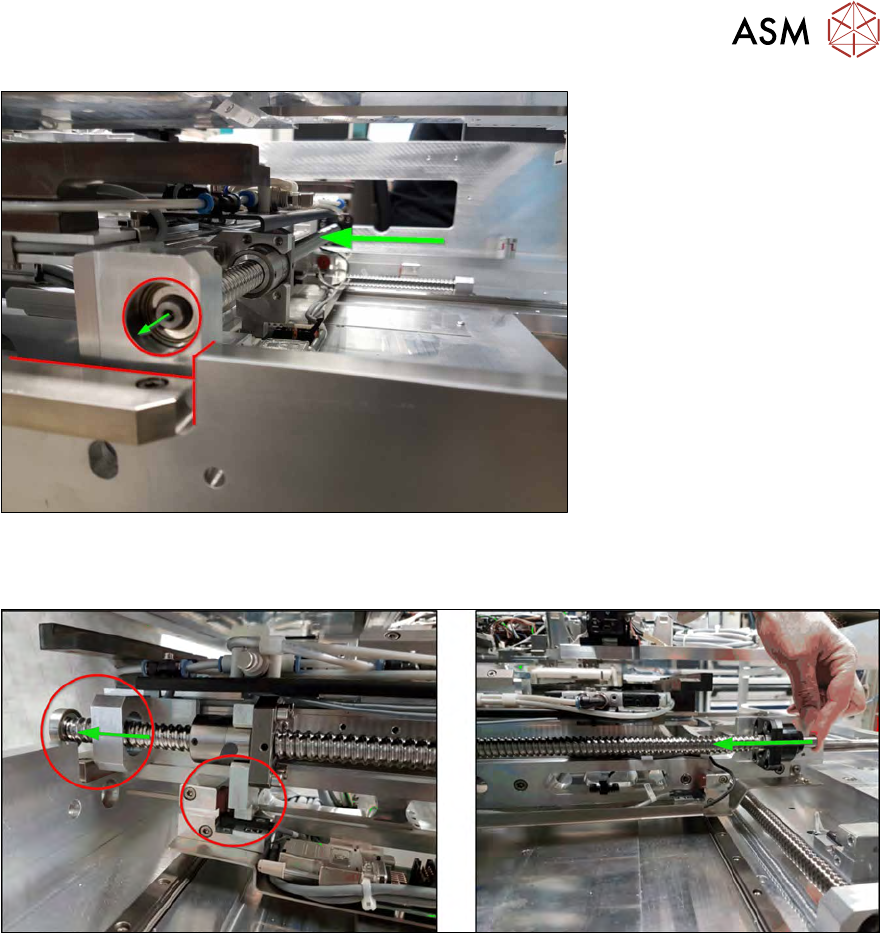

Abb.87:
► Schieben Sie den Wafertisch soweit nach hinten, bis vor dem Spindellager keine Störkante
ist!
Abb.88:
► Drücken Sie die gesamte Spindel vorsichtig aus dem Lager, bis der Anschlag erreicht wird.
Achten Sie darauf, dass beim Verschieben der Spindel kein Kabel oder ähnliches beschädigt
wird.
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
92 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.89:
► Schieben Sie die Kupplung bis zum Anschlag auf die Spindelwelle!
Das Label auf der Kupplung sollte in Richtung der Spindel zeigen.
Die Beschriftung auf der Spindelplatte sollte wie auf dem Bild in Richtung Waferlift zeigen!
Abb.90:
► Platzieren Sie die untere vordere Befestigungsschraube in der Kupplungsplatte und halten
diese mit einem Inbus-Schlüssel in Position!
