7 Die-Ejector 7.3 Ersatzteile tauschen Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 143 Abb.171: ► Drücken Sie die Gabellichtschranke "in die Ecke" (nach unten und vorne) und schrauben Sie diese an (12…
7 Die-Ejector
7.3 Ersatzteile tauschen
142 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

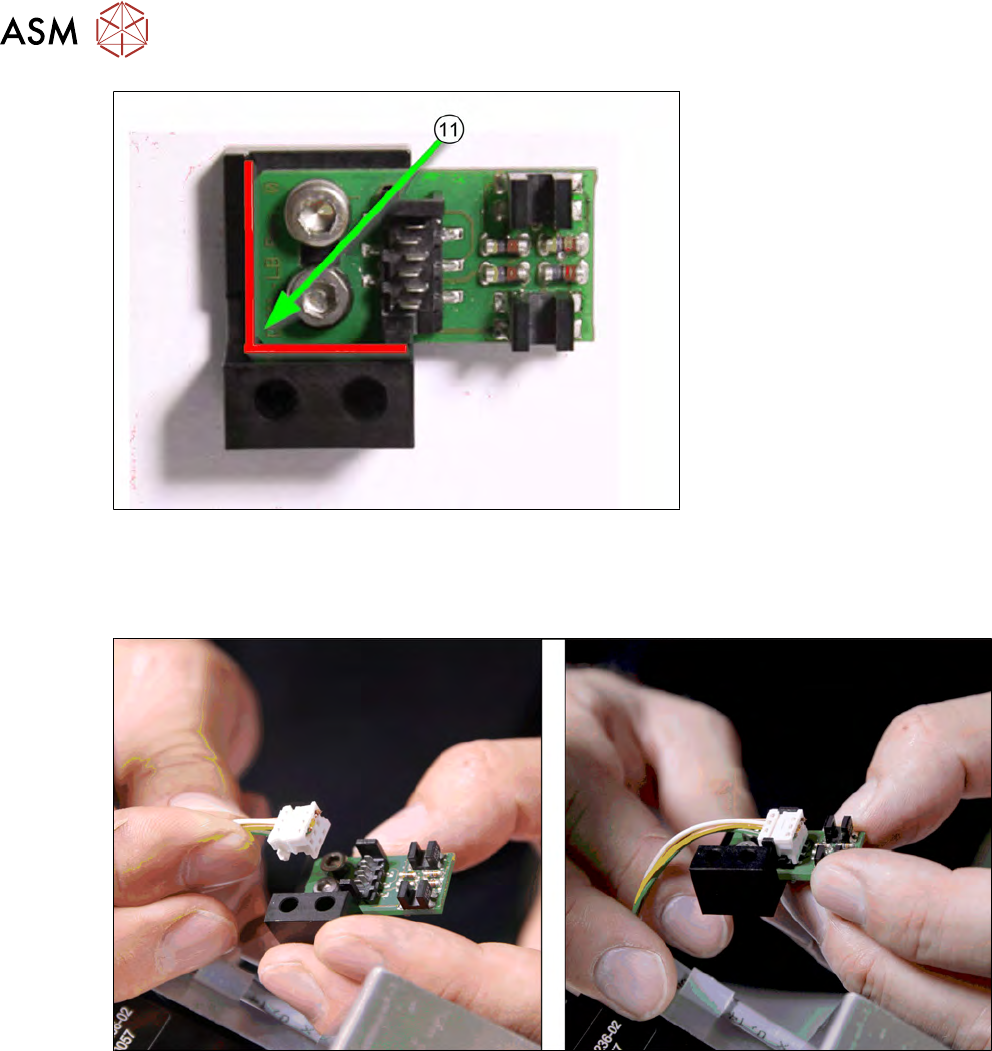

Abb.169:
► Um sicherzustellen, dass die Platine Dual-Light-Barrier an der richtigen Position auf dem
Montagewinkel sitzt, lockern Sie die beiden Befestigungsschrauben.
► Drücken Sie die Platine gegen die Kanten (im Bild rot) und ziehen Sie die Schrauben an.
Abb.170:
► Stecken Sie das Kabel an der Platine an (Steckerorientierung beachten).
7 Die-Ejector
7.3 Ersatzteile tauschen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 143

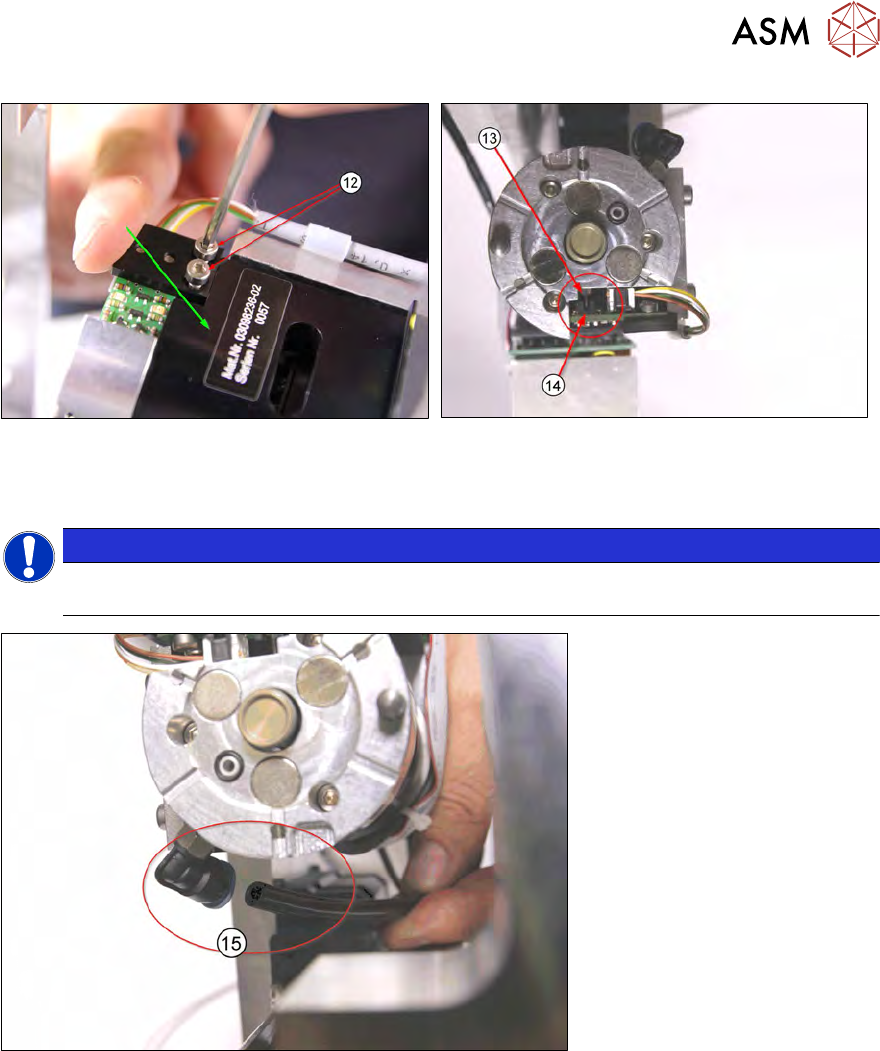

Abb.171:
► Drücken Sie die Gabellichtschranke "in die Ecke" (nach unten und vorne) und schrauben Sie
diese an(12).
HINWEIS
► Achten Sie darauf, dass die Schaltfahne der Z-Achse Die-Ejector(13) zwischen den
Gabellichtschranken(14) liegt.
Abb.172:
► Stecken Sie den Vakuumschlauch(15) an.
7 Die-Ejector
7.3 Ersatzteile tauschen
144 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
7.3.5 Einbau der kompletten Die-Ejector-Unit in den SWS
Voraussetzungen
●
SWS von Maschine ausgebaut
●
SWS von Stromversorgung abgesteckt
Vorgehensweise
Der Einbau der kompletten Die-Ejector-Unit in den SWS erfolgt in umgekehrter Sequenz zum Aus-
bau (siehe 7.3.2 "Ausbau der kompletten Die-Ejector-Unit aus dem SWS" [}125]).

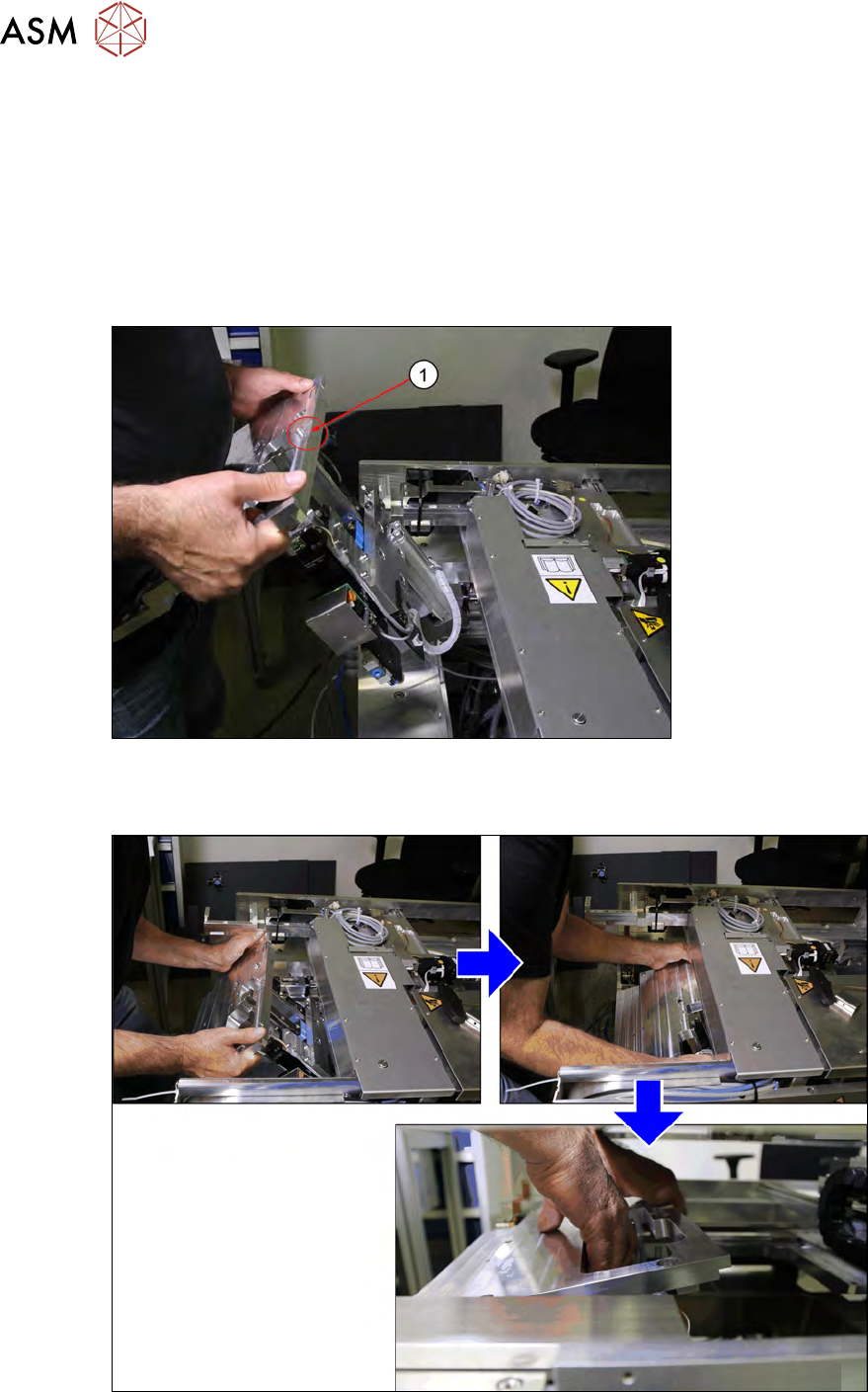

Abb.173:
► Setzen Sie die Grundplatte in das SWS ein. Achten Sie dabei darauf, dass die Aussparung für
die Omega-Feder(1) immer vorne ist.
Abb.174:
► Fädeln Sie die Grundplatte ein und legen Sie diese auf Platte des SWS ab. Achten Sie
darauf, nirgends anzustoßen.
