7 Die-Ejector 7.3 Ersatzteile tauschen 130 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 Drehrichtung Grundplatte SWS 1/3 Bei der Die-Ejector-Grundplatte eines SWS1/3 aus Richtung des ausgebauten Pipettenwechslers …

7 Die-Ejector

7.3 Ersatzteile tauschen

Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 129

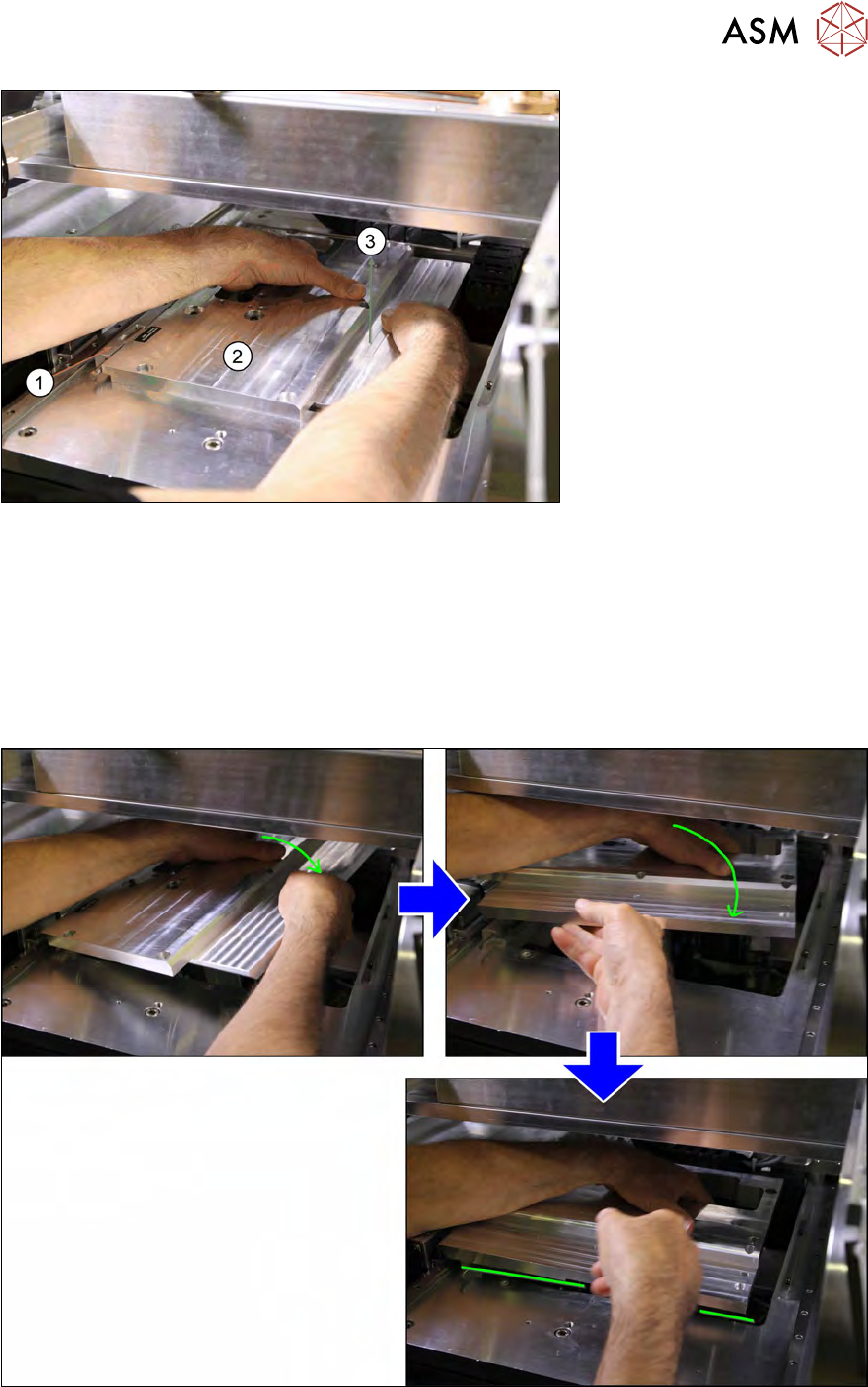

Abb.143:

Im Bild ist die Die-Ejector-Grundplatte eines SWS 2/4 aus Richtung des ausgebauten Pipetten-

wechslers zu sehen. Hier ist die Exzenterwelle(1) links von der Grundplatte.

► Greifen Sie nun die Grundplatte (2) an den Aussparungen und heben Sie die Grundplatte

an(3).

Zum Herausnehmen muss die Grundplatte gedreht werden. Die Drehrichtung hängt vom Stellplatz

ab:

Drehrichtung Grundplatte SWS 2/4

Abb.144:

► Drehen Sie dann die Grundplatte vorsichtig nach Rechts (im Uhrzeigersinn), bis die Platte

parallel zur Aussparung ist.

7 Die-Ejector

7.3 Ersatzteile tauschen

130 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

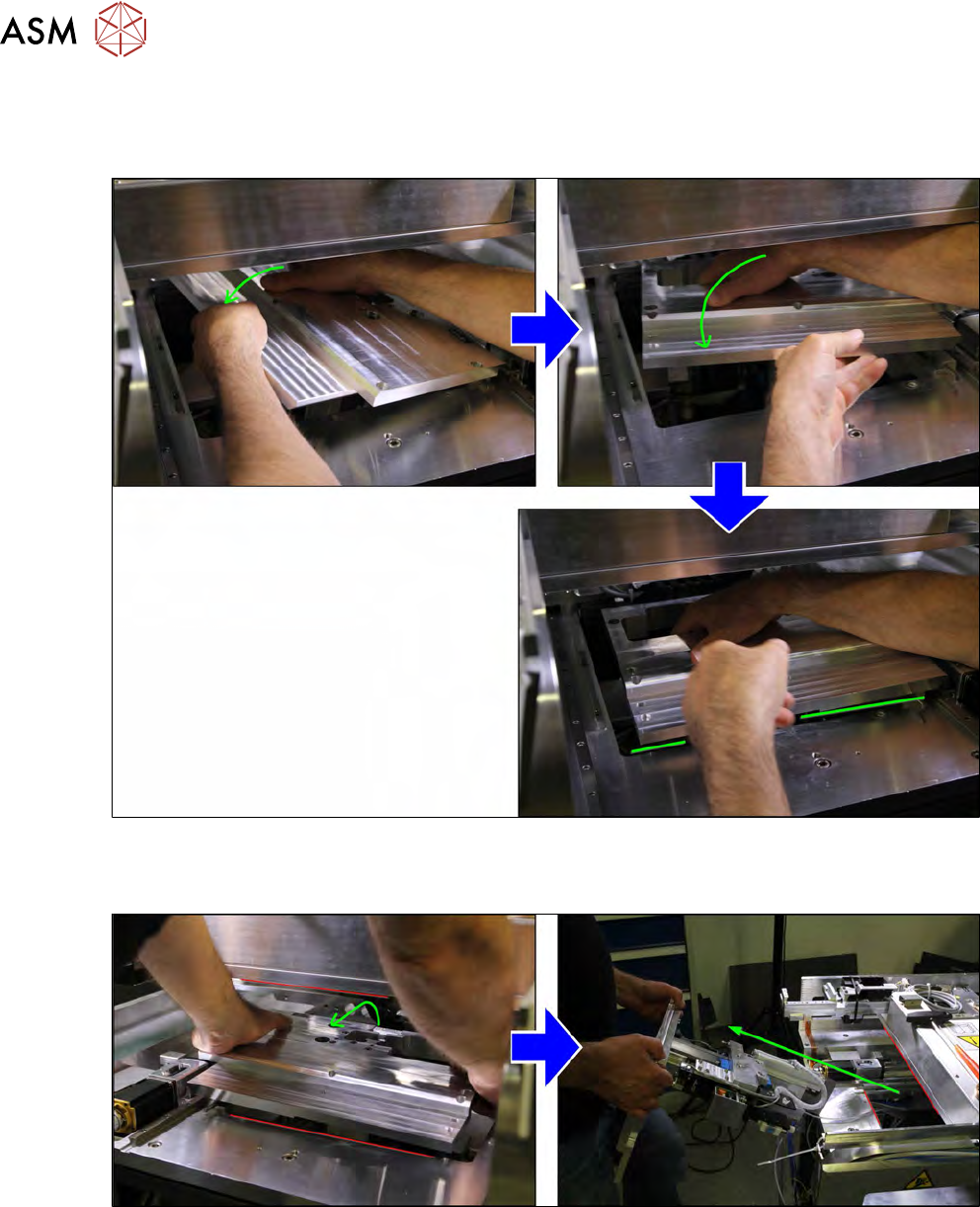

Drehrichtung Grundplatte SWS 1/3

Bei der Die-Ejector-Grundplatte eines SWS1/3 aus Richtung des ausgebauten Pipettenwechslers

ist die Exzenterwelle rechts von der Grundplatte.

Abb.145:

► Drehen Sie dann die Grundplatte vorsichtig nach Links (gegen Uhrzeigersinn), bis die Platte

parallel zur Aussparung ist.

Abb.146:

► Greifen Sie die Grundplatte am Rand.

Drehen Sie die Grundplatte vorsichtig aus. Beachten Sie dabei die Störkanten (rot).

► Ziehen Sie dann die Grundplatte vorsichtig aus dem SWS.

7 Die-Ejector

7.3 Ersatzteile tauschen

Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 131

Abb.147:

► Stellen Sie die Die-Ejector-Unit auf der Grundplatte ab.

7.3.3 Ausbau Z-Achse am Die-Ejector

Abb.148:

► Legen Sie die Die-Ejector-Unit wie im Bild gezeigt auf die Seite.
