15 Kalibrierung
15.2 Aktivierung des Setup-Modus am SWS (Hardware und Software)
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 369
15.2.3 Vorbereitung der Software
Um für die Aktivierung des Setup-Modus die Montageplatte zugänglich zu machen, muss sich der
Magazinlift in der Position Magazinwechsel befinden.
Die folgenden Schritte müssen durchgeführt werden:

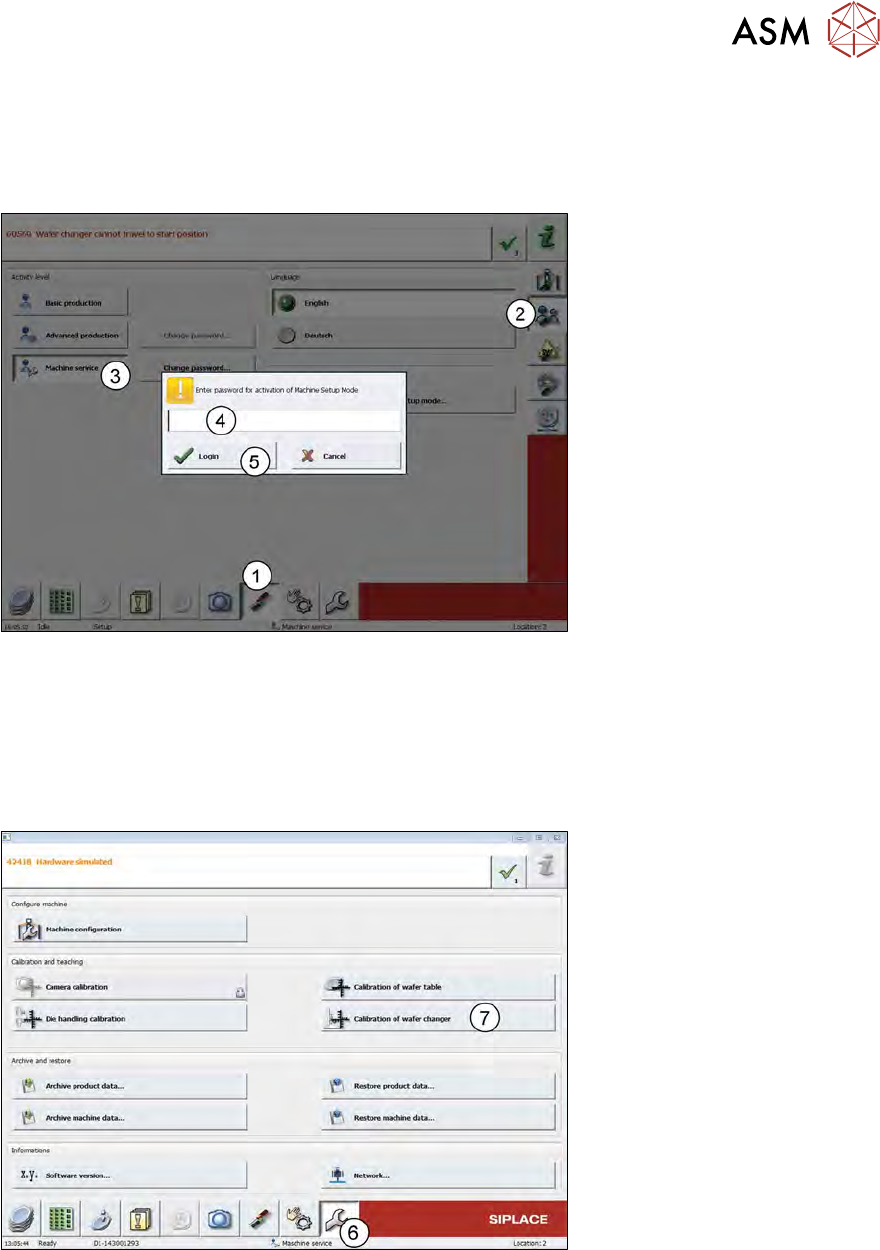

Abb.519:
► Wählen Sie Settings (1).
► Wählen Sie User Settings (2).
► Wählen Sie Machine Service (3).
► Geben Sie das Kennwort (4) für die Bedienebene Machine Service ein → service1
► Wählen Sie Login (5).
Abb.520:
► Wählen Sie Service (6).
► Wählen Sie Calibration of wafer changer (7).
15 Kalibrierung
15.2 Aktivierung des Setup-Modus am SWS (Hardware und Software)
370 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.521:
► Wählen Sie Calibration wafer lift (8).
► Wählen Sie die Registerkarte Positions (9).
► Wählen Sie Go to position (10), um den Hubtisch in die Position Magazinwechsel zu fahren
15.2.4 Kabel an der Montageplatte für Setup-Modus umstecken
Benötigte Werkzeuge
●
Maschinenschlüssel
●
Inbus-Schlüssel 5mm
Arbeitsschritte
► Öffnen Sie mit Hilfe des Maschinenschlüssels die vordere Tür des Magazinlifts!
Abb.522:
► Öffnen Sie die Verriegelungsschraube (2) des Turms mit Hilfe eines 5mm Inbusschlüssels
(die Schraube ist verliersicher).
15 Kalibrierung
15.2 Aktivierung des Setup-Modus am SWS (Hardware und Software)
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 371
Abb.523:
► (3) Klappen Sie den Stützfuß aus und drehen Sie den kompletten Magazinlift.
WARNUNG
Stützfuß
Wenn das SWS frei steht und der Stützfuß nicht in der äußeren Position ist, kann das SWS
umfallen und schwere Verletzungen verursachen.
Abb.524:
► (4) Position der Montageplatte für den Setup-Modus.
