5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
72 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.50:
24V und GND sind auf die Versorgungsanschlüsse (ungeordnet) gelegt.
5.3 Teiletausch
Vorbereitung
► Fahren Sie den Die-Ejector mit Hilfe der Software in die untere Position.
► Verwenden Sie hierzu den Software-Button
.
► Danach fahren Sie den SWS mithilfe des Buttons Shut Down machine herunter und schalten
den SWS aus.
Hilfsmittel
●
Standardwerkzeug
●
Kabelbinder
●
Wirkschaltplanmappe
●
[00334892-xx] Loctite 243 Schraubensicherung, mittelfest
Sonderhilfsmittel
●
T-Inbusschlüssel 2,5mm
●
Inbus 3mm, gekürzt
5.3.1 Tausch Y-Motor mit Kupplung
Zum Tausch des Y-Motors muss der Die-Ejector in der unteren sicheren Position stehen und der
SWS ausgeschalten sein.
► Trennen Sie den SWS von der Stromversorgung!
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 73
► Verschieben Sie nun manuell den gesamten Wafertisch, bis der Y-Motor auf der Grundeinheit
frei zugänglich ist und der Wafertisch in nächster Position zum Waferlift steht (Anschlag Y-
Achse Waferlift)!
So wird sichergestellt, dass die Spindel und das Lager möglichst weit freiliegend zum Y-Motor sind.
So kann später die Motor-Kupplungseinheit zur Demontage leicht angehoben werden!
5.3.1.1 Demontage Y-Motor mit Kupplung
Abb.51:
► Entfernen Sie das Frontblech und stecken Sie die internen CAT5-Kabel ab.
Abb.52:
► Entfernen Sie das Abdeckblech der Platine "Platine AD-MOT Rev.0 Sub-D = abgewinkelt"
neben dem Y‑Motor.
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
74 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

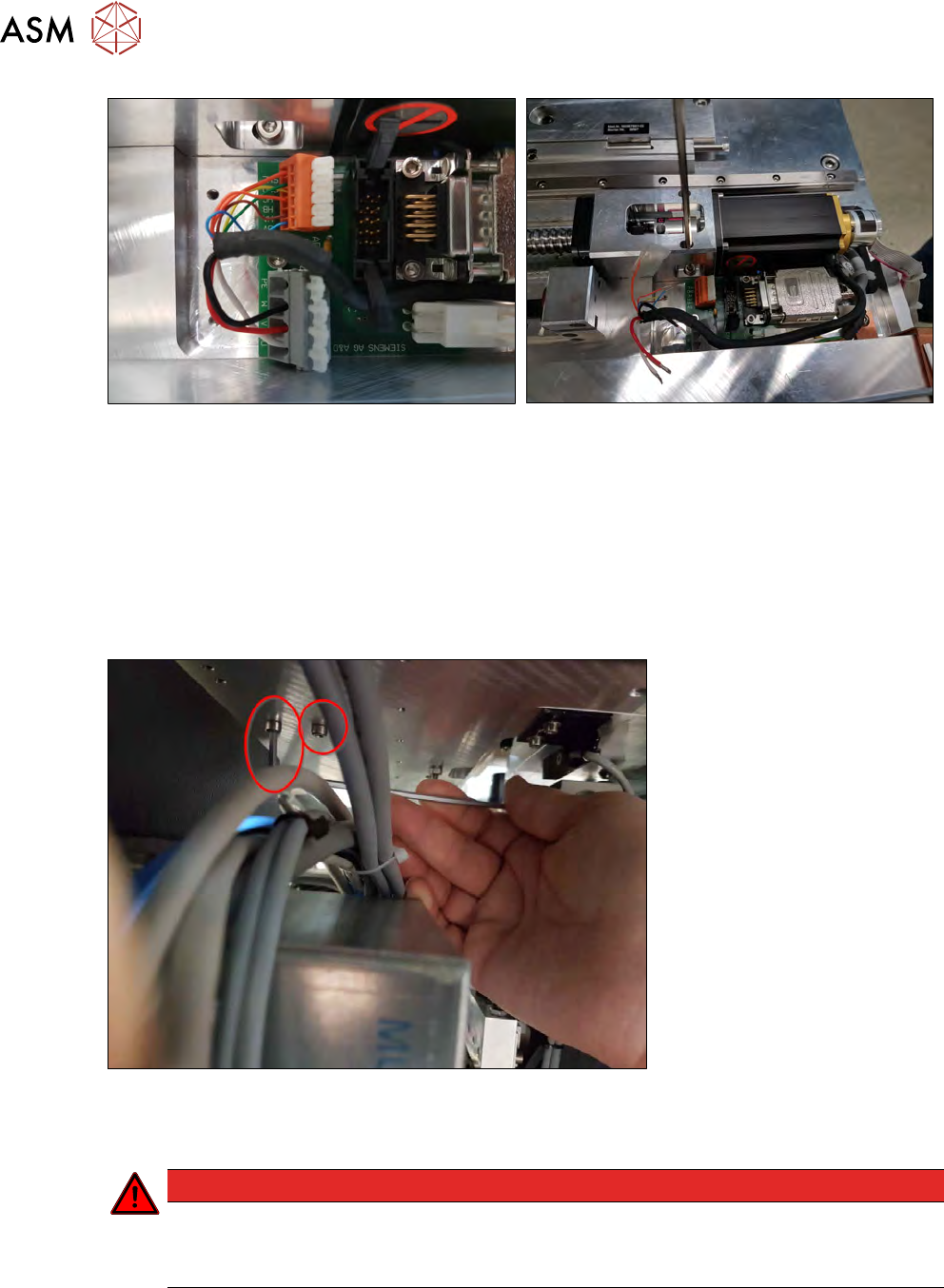

Abb.53:
► Ziehen Sie alle Verbindungskabel (9-Polig-Sub-D) und Einzeladern ab.
► Merken Sie sich die Anschlüsse, markieren Sie die beiden orangen Einzeladern SHL (siehe
linkes Bild) und HB, um Verwechslungen zu vermeiden! (Im rechten Bild ist die orange Ein-
zelader SHL mit einem Klebeband markiert.)
► Entfernen Sie die beiden Befestigungsschrauben der Kupplungsplatte von oben.
Falls hier ein Pipettenwechsler montiert ist, hat man zwei Möglichkeiten:
– Demontage des Pipettenwechslers, um freien Zugang für die Demontage zu haben.
– Verwendung von geeigneten kurzen 6-kant Schraubendrehern.
Abb.54:
► Entfernen Sie von unten die beiden Befestigungsschrauben der Kupplungsplatte.
Sie erreichen die Schrauben über die Öffnung des zuvor entfernten Frontblechs!
GEFAHR
Stromschlag
Hier wird neben dem Trafo der Stromversorgung gearbeitet.
► Stellen Sie sicher dass das Gerät vom Stromnetz getrennt ist.
