16 Software

16.2 Installation des Betriebssystems

444 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

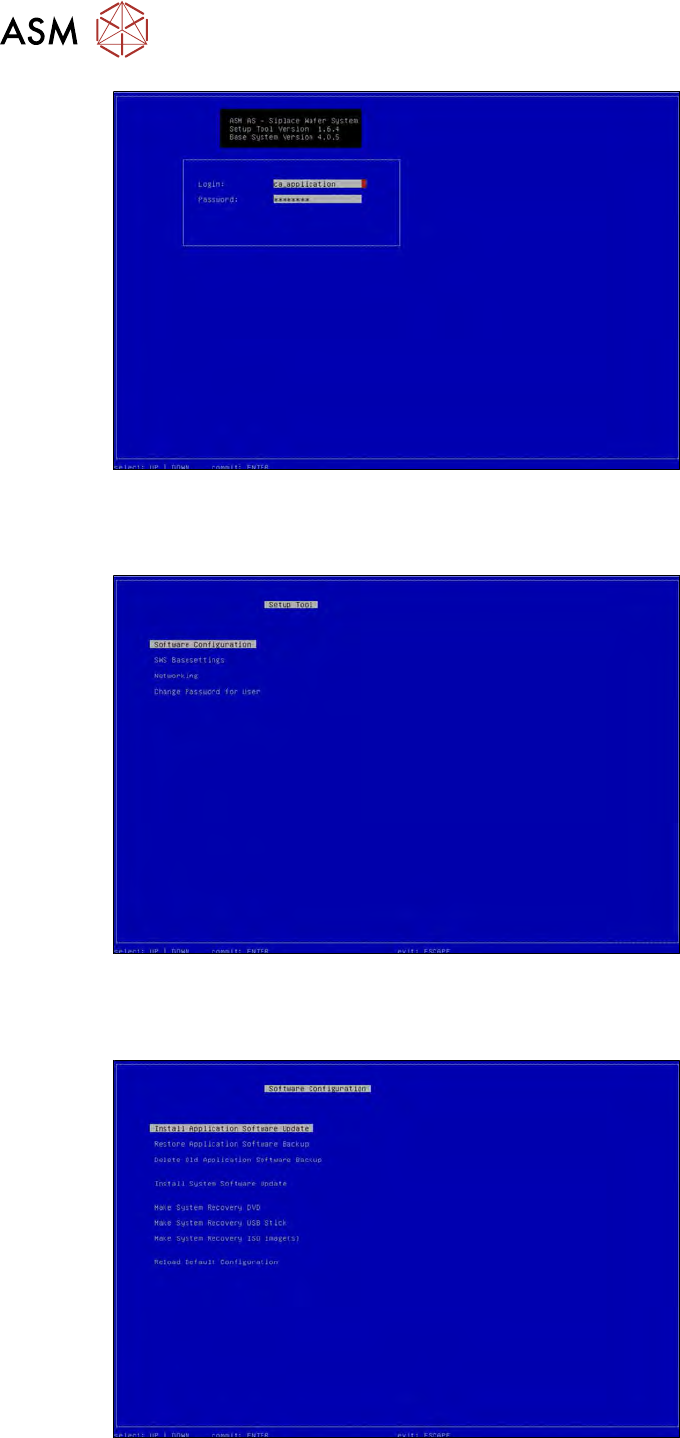

Abb.659:

► Drücken Sie Enter.

ð Daraufhin wird das Startfenster des Setup Tools angezeigt.

Abb.660:

► Wählen Sie Software configuration.

ð Nachfolgende Ansicht erscheint:

Abb.661:

► Wählen Sie Install Application Software Update.

16 Software

16.2 Installation des Betriebssystems

Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 445

Abb.662:

► Stecken Sie den USB Stick am USB Anschluss hinter der SWS Tastatur an und wählen Sie

OK.

► Geben Sie die Seriennummer des SWS ein. Die Seriennummer kann auf dem Typenschild

innerhalb des Magazinliftes abgelesen werden.

VORSICHT

Falls die falsche Seriennummer eingegeben wird kann die Backupdatei der Kalibrierdaten

nicht geladen werden. Beim Import der Kalibrierdaten werden nur Dateien mit der Serien-

nummer des SWS angezeigt!

► Wählen Sie nach Neuinstallation des Betriebssystems unter Install type den Typ Install.

VORSICHT

► Wählen Sie nur nach Installation des Betriebssystems unter Install type den Typ In-

stall. Eventuell vorhandene Kalibrierdaten werden auf Standardwerte gesetzt, Pro-

duktdaten gelöscht.

► Wählen Sie deshalb, wenn Sie nur eine aktuellere GUI Version installieren wollen Up-

date.

Mit Update bleiben Kalibrier- und Produktdaten erhalten.

VORSICHT

Die Installationsdateien müssen sich im Hauptverzeichnis des USB-Sticks befinden.

► Wählen Sie unter Install file die Version aus der Liste aus und drücken Sie F10.

► Bestätigen Sie die Meldung Are you really sure? mit Yes.

ð Die Installation beginnt darauf hin. Ignorieren Sie eventuelle Fehlermeldungen.

16 Software

16.2 Installation des Betriebssystems

446 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

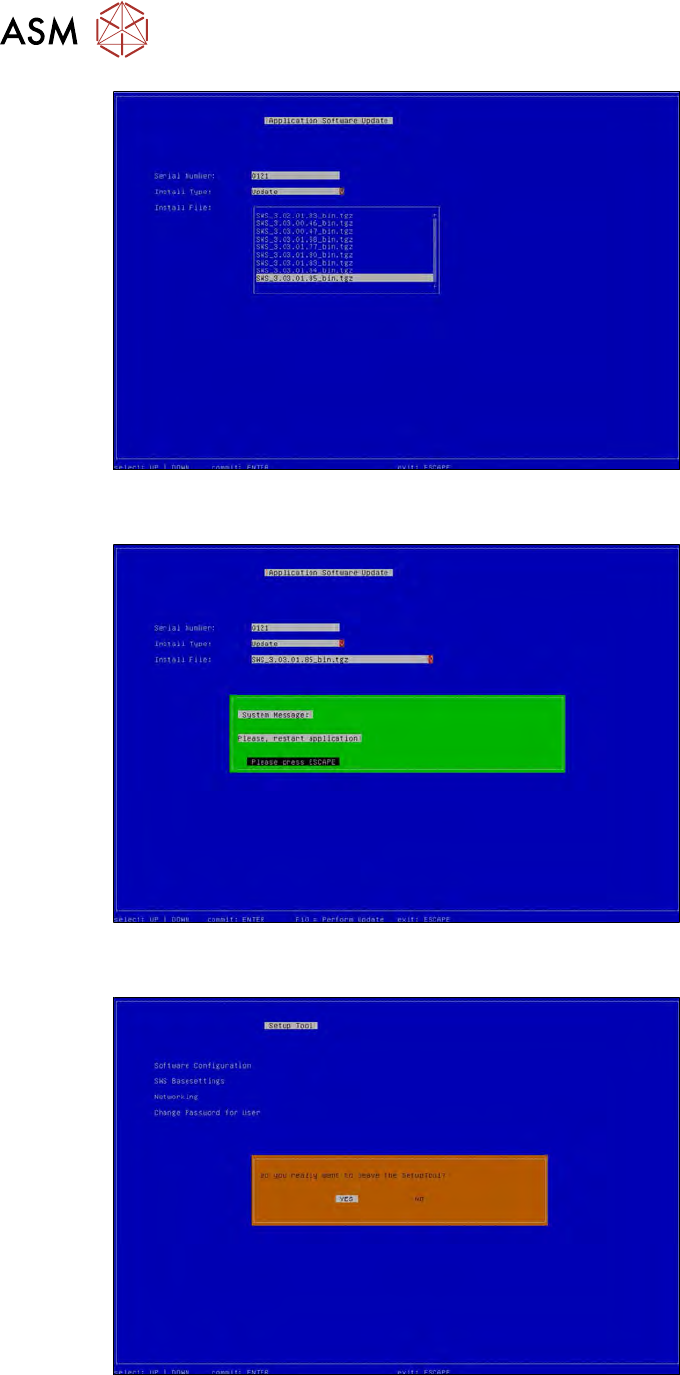

Abb.663:

Nach erfolgreicher Installation (Dauer: max. 1 Minute) erscheint folgende Ansicht:

Abb.664:

► Drücken Sie 4x die ESC Taste. Nachfolgende Ansicht erscheint.

Abb.665:

► Bestätigen Sie Verlassen des SetupTools mit YES.

► Starten Sie die GUI durch Auswählen von Restart Application.
