9 Wafer-Wechsel-System
9.2 Greifer
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 203
9.2 Greifer
●
Greifer SWS12 (1/3) [00387108-xx]
●
Greifer SWS12 (2/4) [00385525-xx]
9.2.1 Übersicht der Hauptbaugruppen

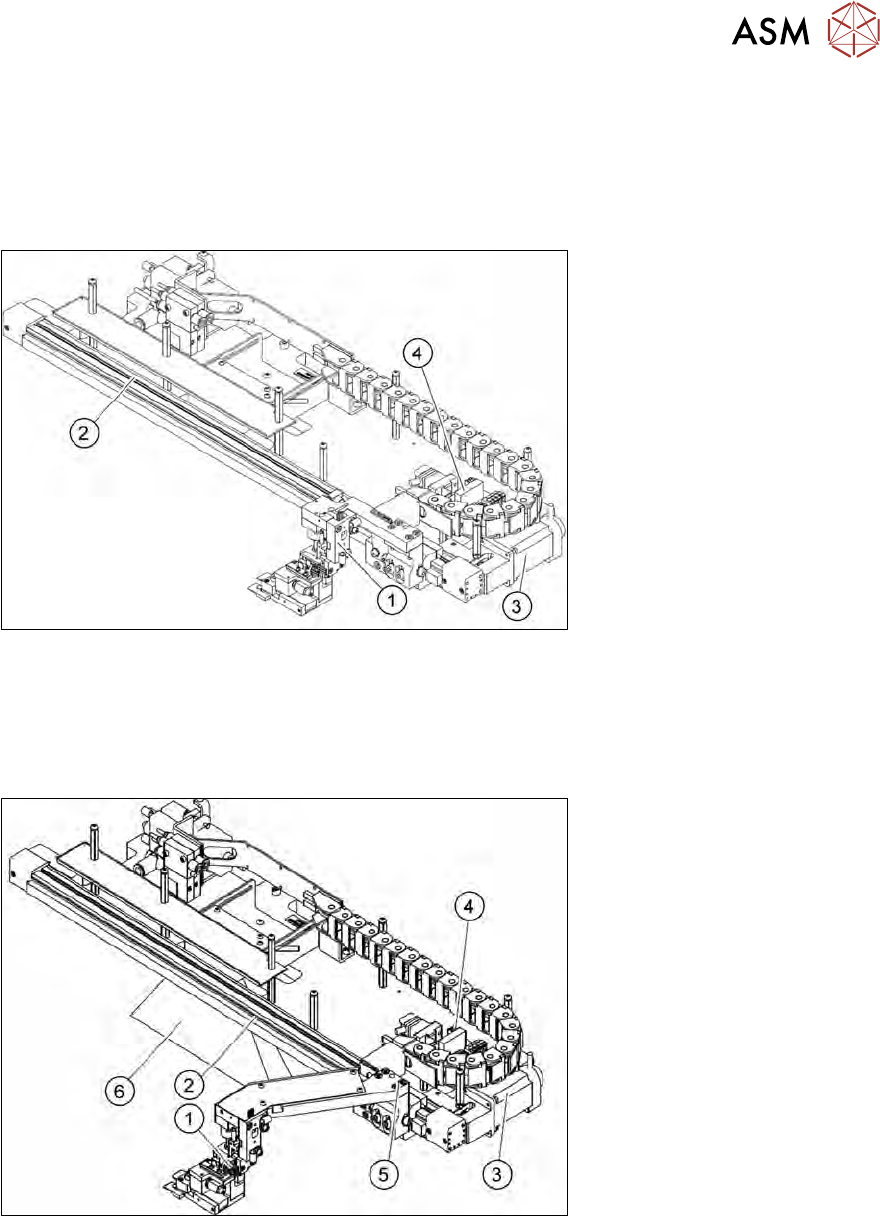

Abb.260: Hauptbaugruppen des Greifers (Stellplatz 2/4)
1. Greifer
2. Zahnriemenachse
3. Motor mit Kupplung
4. Platine AD-MOT unter der Abdeckung
Abb.261: Hauptbaugruppen des Greifers (Stellplatz 1/3)
5. Greifer
6. Zahnriemenachse
7. Motor mit Kupplung
8. Platine AD-MOT
9. Höhenjustage
10. Barcodescanner (optional)
9 Wafer-Wechsel-System
9.2 Greifer
204 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
9.2.2 Übersicht der Ersatzteile
Abb.262: Ersatzteile auf der Greifer-Einheit (Beispiel für Stellplatz 2/4)
Abb.263: Ersatzteile am Greifer (für Stellplatz 2/4)
9 Wafer-Wechsel-System
9.2 Greifer
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 205
Abb.264: Ersatzteile am Greifer (für Stellplatz 1/3)
Ersatzteile am Greifer
Pos. Art.-Nr. Bezeichnung
1 00385526-xx Zahnriemenachse DGE-12-439
2 00384850-xx Magnetventil CPE10-M1BH-3GL-QS-4
3 00384600-xx Platine AD-MOT Rev.0 Sub-D = abgewinkelt (unter der Abdeckung)
4 00385452-xx Bürstenloser Cybermotor - Wafer-Handler
5 03106449-xx Spielfreie Elastomerkupplung d4,d6
6 03093951-xx Barcodescanner VB12-220-S-R (Option)
7 00384823-xx Backen unten
8 00386153-xx Beweglicher Backen Greifer
9 00384901-xx Druckfeder
10 00384879-xx Kurzhubzylinder AEVC-10-5-P
11 03095116-xx Näherungsschalter induktiv
