5 Grundrahmen – X/Y-Unit 5.3 Teiletausch Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 77 Abb.59: ► Entfernen Sie die Klemmschraube der Kupplung für die Motorwelle. Gegebenenfalls muss hier mit einem Schraubenzieh…
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
76 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.57:
► Entfernen Sie die im Bild gezeigte Klemmschraube der Kupplung!
Abb.58:
► Ziehen Sie vorsichtig die gesamte Einheit Kupplungsplatte-Motor-Kupplung von der Spindel.
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 77
Abb.59:
► Entfernen Sie die Klemmschraube der Kupplung für die Motorwelle.
Gegebenenfalls muss hier mit einem Schraubenzieher die Kupplungsklemmung geweitet wer-
den.
► Ziehen Sie die Kupplung von der Motorwelle ab.
Abb.60:
► Entfernen Sie die vier Befestigungsschrauben des Motors an der Kupplungsplatte.
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
78 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

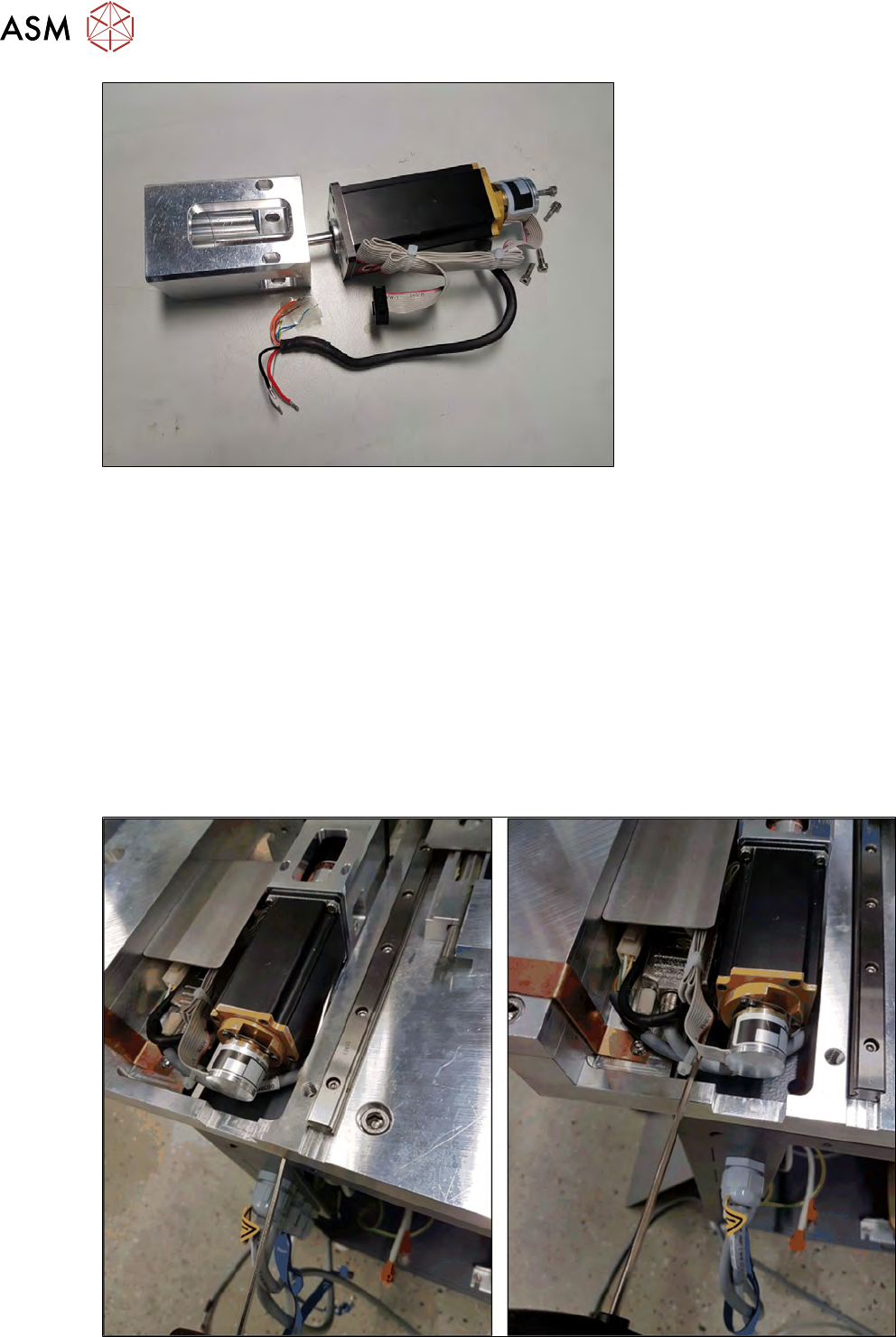

Abb.61:
Nun liegen Y-Motor und Kupplungsplatte getrennt vor.
Beachten Sie die Lage.
5.3.1.2 Demontage Y-Motor (Alternative, ohne Kupplung)
Spezielles Werkzeug
●
T-Inbusschlüssel 2,5mm (nicht im Standardwerkzeug enthalten)
Vorgehensweise
Der Motor kann unter Umständen mit weniger Aufwand getauscht werden. Gehen Sie dazu wie
folgt vor:
► Stecken Sie die Kabelverbindungen auf der Adapterplatine ab.
► Entfernen Sie die Klemmschraube der Kupplung auf die Motorwelle.
Abb.62:
