7 Die-Ejector 7.6 Umbau Nadel-Ausstecheinheit Bajonett (alte Version) auf Nadel-Ausstecheinheit Magnetisch (aktuelle 174 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
7 Die-Ejector
7.6 Umbau Nadel-Ausstecheinheit Bajonett (alte Version) auf Nadel-Ausstecheinheit Magnetisch (aktuelle
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 173

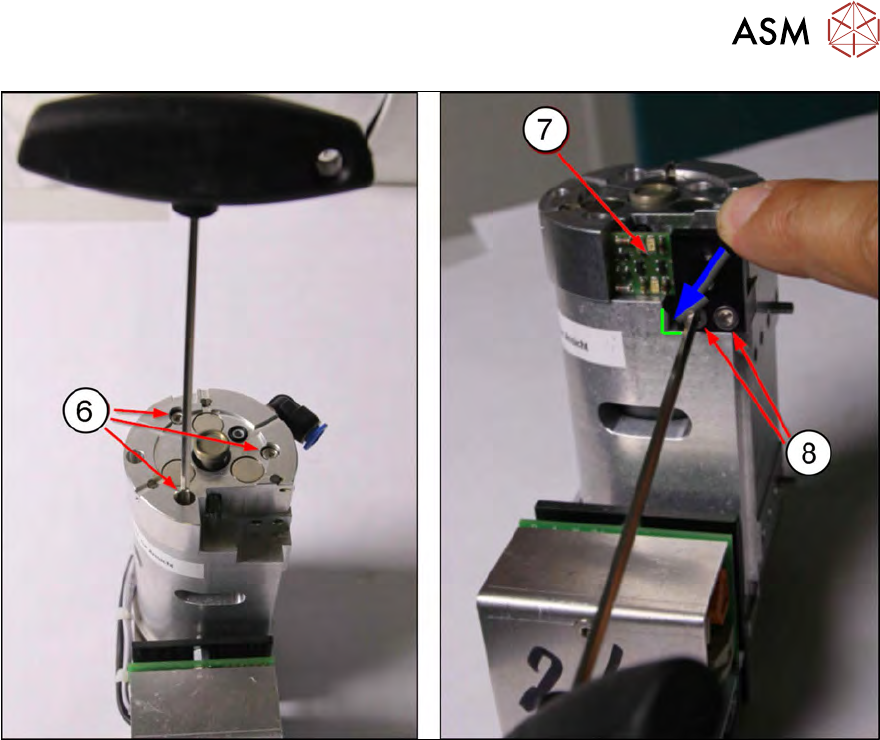

Abb.223:
Das Kabel der Platine Gabellichtschranke wurde beim Ausbau nicht abgesteckt (das Bild ohne
Kabel ist nur ein Beispiel).
► Befestigen Sie die Zentriereinheit mit drei Inbus-Schrauben (6) fest. Verwenden Sie dazu die
Schrauben der vorher demontierten Einheit.
► Montieren Sie die Platine Gabellichtschranke (7) mit den beiden Inbus-Schrauben(8).
Drücken Sie die Platine in das linke untere Eck und ziehen Sie die beiden Inbus-Schrauben
an.
► Schließen Sie den Vakuumschlauch an die Zentriereinheit an.
Kalibrieren
Folgende Kalibrierungen müssen nach dem Umbau durchgeführt werden:
●
Position "Kalibrierung der Ausstechnadel"
Hierbei wird die Höhe der Nadel bündig zur Oberkante der schwarzen Ausstechkappe kali-
briert (siehe 15.3.2.5 "Kalibrierung - Die-Ejector-Nadel" [}391]).
●
Nadelposition in X- und Y-Richtung kontrollieren.
Nadelspitze muss mit Kameramittelpunkt (rotes Kreuz in Vision-Ansicht) übereinstimmen
(siehe 15.3.2.4 "Kalibrierung - Segment-Offset in X-Richtung kalibrieren" [}385]).
7 Die-Ejector
7.6 Umbau Nadel-Ausstecheinheit Bajonett (alte Version) auf Nadel-Ausstecheinheit Magnetisch (aktuelle
174 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
8 Flip-Unit
8.1 Übersicht der Hauptbaugruppen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 175
8 Flip-Unit
Je nach Stellplatz gibt es zwei verschiedene Versionen, die sich nur durch die spiegelverkehrte An-
ordnung der Baugruppen unterscheiden:
●
Flip-Unit SWS12 (1/3) [00386916-xx]
●
Flip-Unit SWS12 (2/4) [00385832-xx]
Die Flip-Unit befindet sich am Grundaufbau der SWS.
8.1 Übersicht der Hauptbaugruppen
Abb.224: Hauptbaugruppen der Fip-Unit
1. Flip-Kopf
2. Rückholeinheit
3. Grundplatte Flip-Unit
4. Pipettenaufnahme
