9 Wafer-Wechsel-System
9.2 Greifer
204 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
9.2.2 Übersicht der Ersatzteile

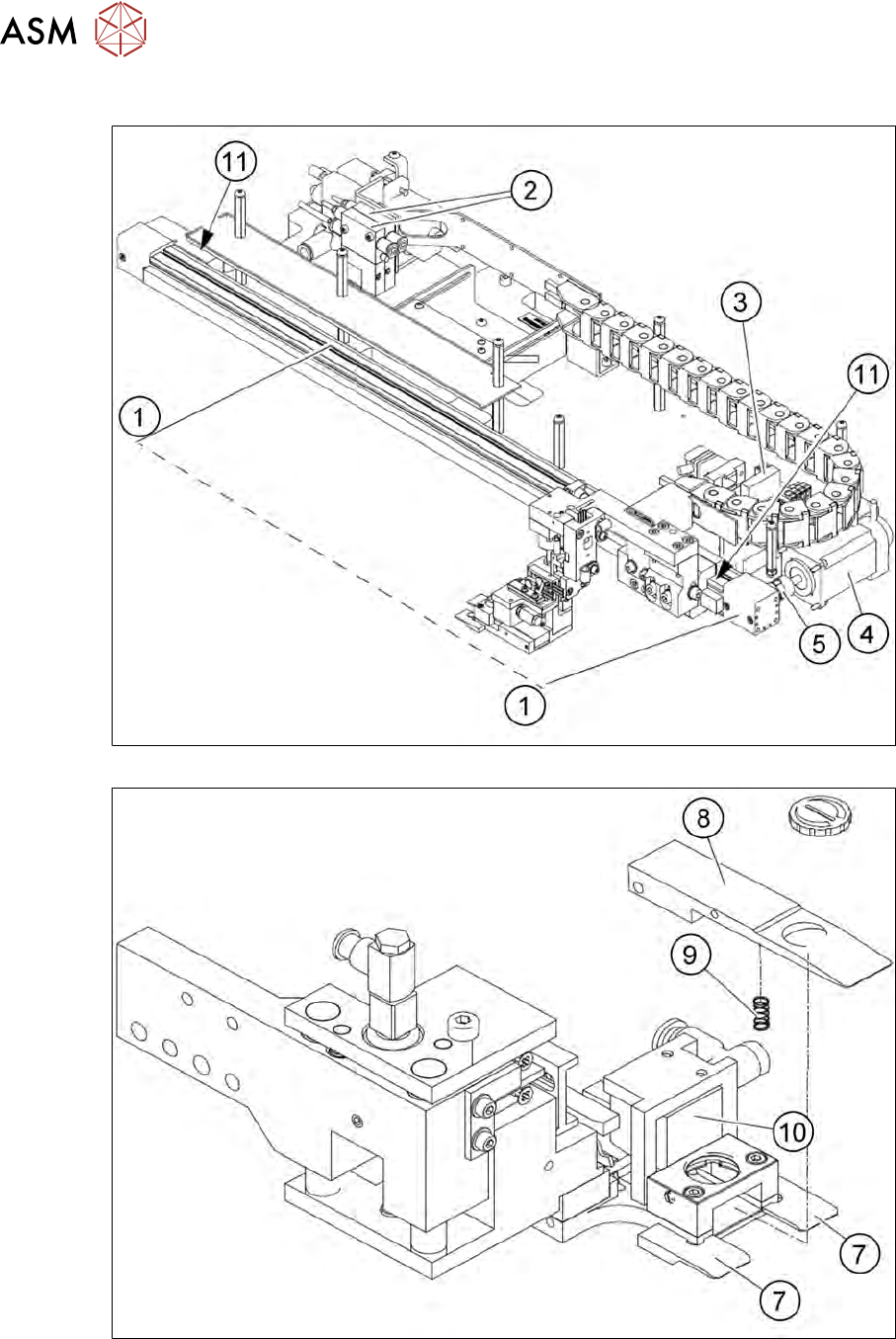

Abb.262: Ersatzteile auf der Greifer-Einheit (Beispiel für Stellplatz 2/4)
Abb.263: Ersatzteile am Greifer (für Stellplatz 2/4)
9 Wafer-Wechsel-System
9.2 Greifer
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 205

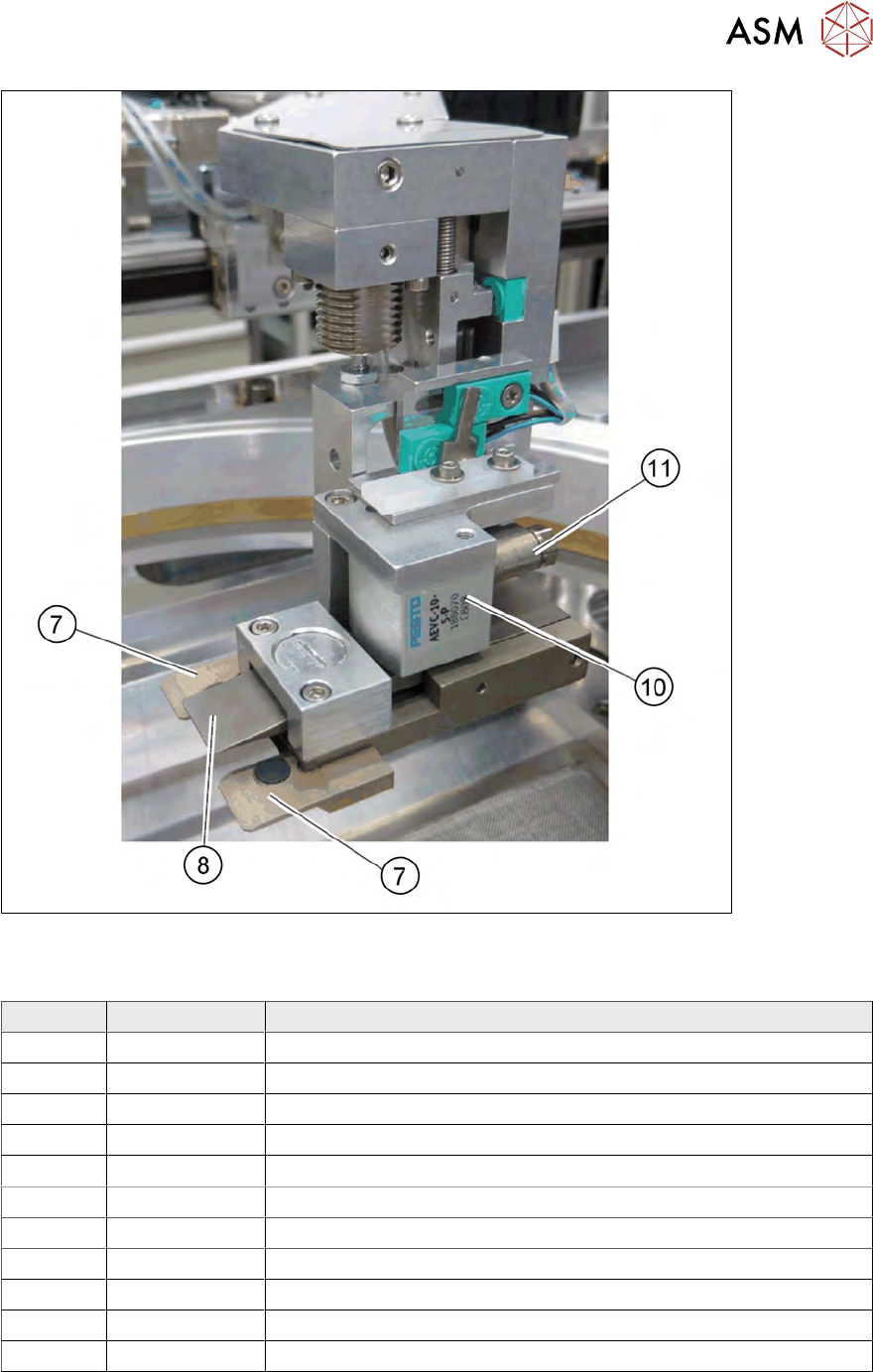

Abb.264: Ersatzteile am Greifer (für Stellplatz 1/3)
Ersatzteile am Greifer
Pos. Art.-Nr. Bezeichnung
1 00385526-xx Zahnriemenachse DGE-12-439
2 00384850-xx Magnetventil CPE10-M1BH-3GL-QS-4
3 00384600-xx Platine AD-MOT Rev.0 Sub-D = abgewinkelt (unter der Abdeckung)
4 00385452-xx Bürstenloser Cybermotor - Wafer-Handler
5 03106449-xx Spielfreie Elastomerkupplung d4,d6
6 03093951-xx Barcodescanner VB12-220-S-R (Option)
7 00384823-xx Backen unten
8 00386153-xx Beweglicher Backen Greifer
9 00384901-xx Druckfeder
10 00384879-xx Kurzhubzylinder AEVC-10-5-P
11 03095116-xx Näherungsschalter induktiv
9 Wafer-Wechsel-System
9.2 Greifer
206 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
9.2.3 Ersatzteile tauschen
9.2.3.1 Voraussetzungen/Vorbereitungen
Für die Arbeiten am Greifer kann das SWS im Bestücker eingebaut bleiben.
► Schalten Sie den Automaten und das SWS am Hauptschalter aus und trennen diese vom
Stromversorgungsnetz.
Beachten Sie dazu den Abschnitt 1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}15].
► Entfernen Sie die große schwarze Greifer-Abdeckung (siehe 9 "Wafer-Wechsel-Sys-
tem" [}193]).
9.2.3.2 Hilfsmittel
●
Standardwerkzeug
●
Kabelbinder
●
Wirkschaltplanmappe
9.2.4 Näherungsschalter an der Zahnriemenachse tauschen

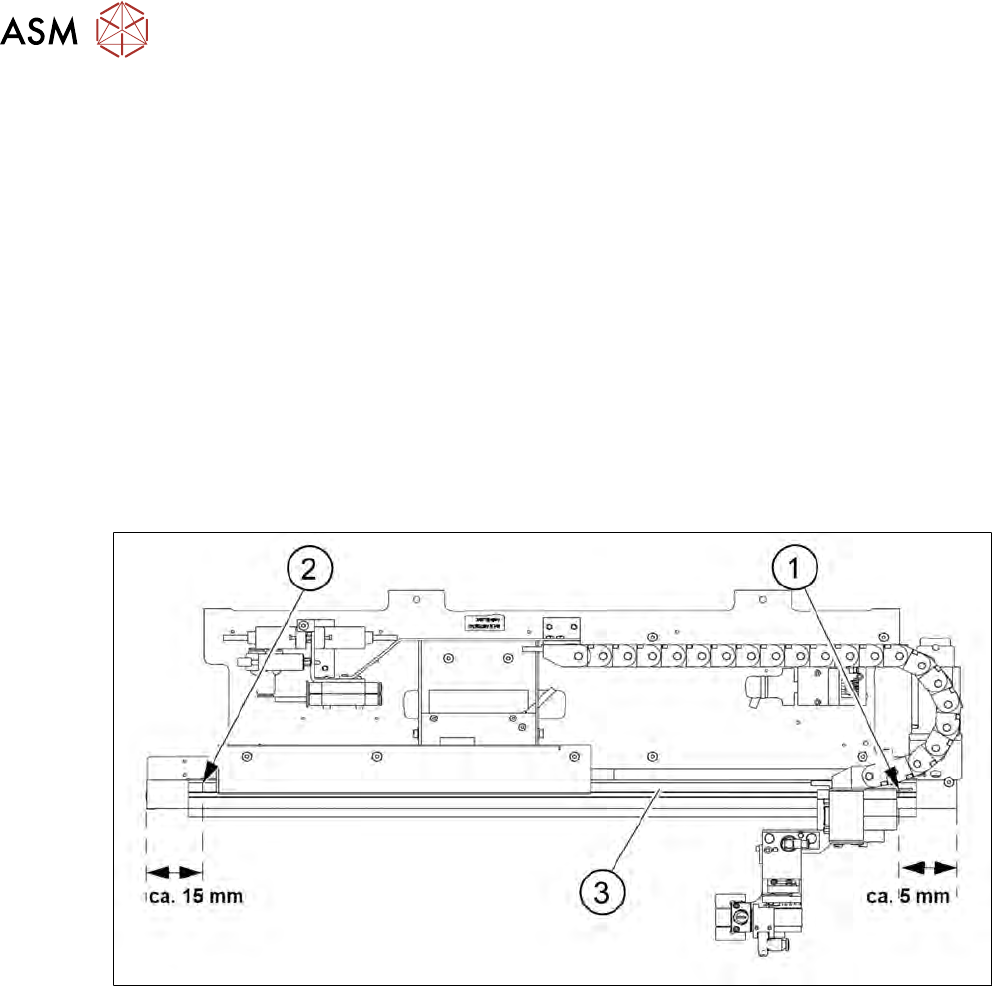

Abb.265: Lage der Näherungsschalter an der Zahnriemenachse
Die beiden Näherungsschalter überwachen den vorderen und hinteren Endanschlag der Zahnrie-
menachse des Greifers.
Die beiden Näherungsschalter (1) und (2) befinden sich innenliegend auf der Zahnriemenachse
(3). Das Kabel des jeweiligen Näherungschalters ist an der Adapterplatine Wafertisch (siehe 5.2.1
"Aufbau und Ersatzteile – Grundrahmen [00386774-xx] (Beispiel SWS 1/3)" [}68]) angeschlossen.
1. Näherungsschalter für Forward Limit
2. Näherungsschalter für Reverse Limit
3. Zahnriemenachse
