10 Option Die-Attach-Unit SWS 10.2 Ausbau der Die-Attach-Unit aus dem SWS Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 255 Abb.346: Kabel nach dem Ausbau am SWS an Stellplatz 2 oder 4 verstauen VORSICHT Wenn die …
10 Option Die-Attach-Unit SWS
10.2 Ausbau der Die-Attach-Unit aus dem SWS
254 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

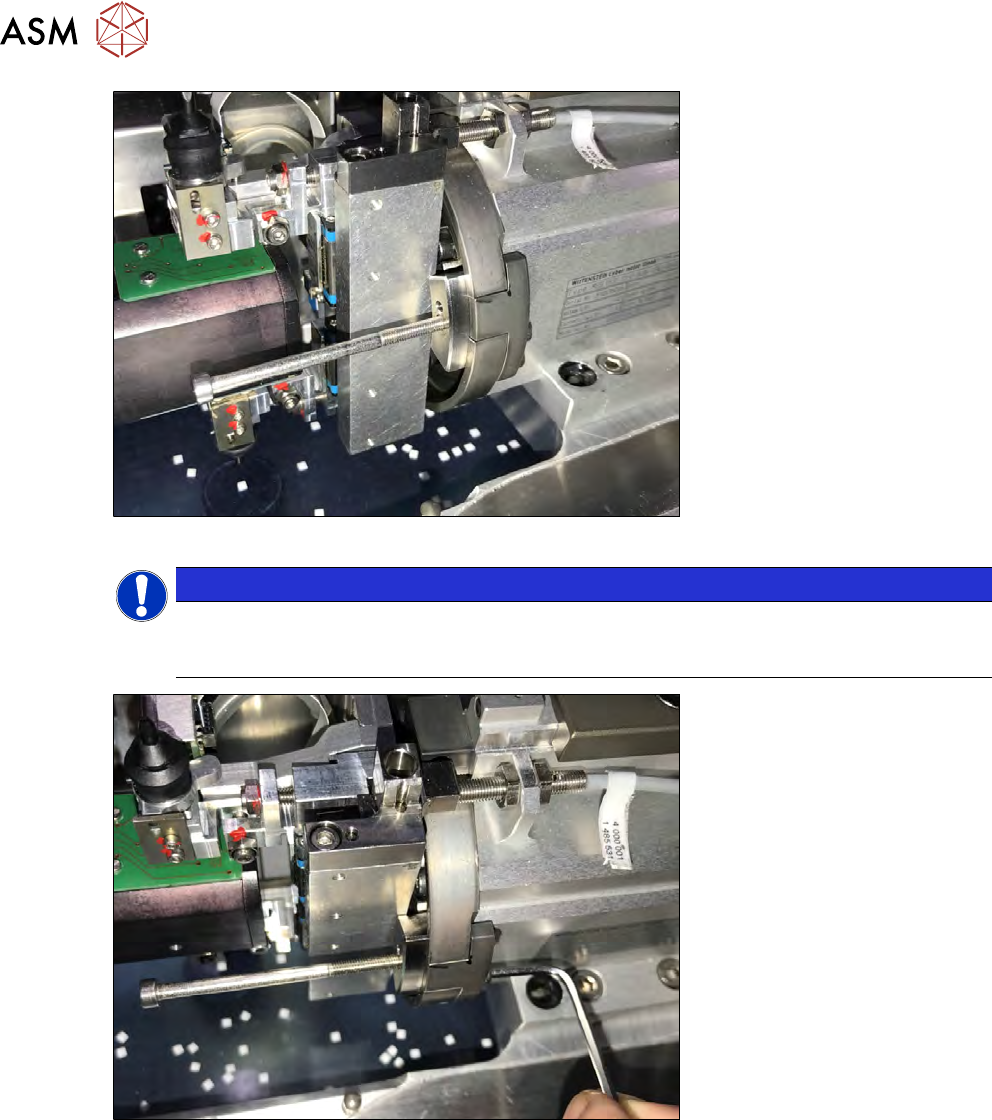

Abb.344:
HINWEIS
► Decken Sie die Öffnung des Die-Ejectors z.B. mit einem Stück Pappe ab (als Schutz
um für den Fall des Herunterfallens Schäden zu vermeiden). Vergessen Sie nicht die
Abdeckung abzunehmen, nachdem Sie fertig sind.
Abb.345:
► Ziehen Sie die beiden Sicherungsschrauben des Füllstückes leicht an.
► Nehmen Sie die Einstell-Lehre heraus.
► Bewegen Sie die Drehachse des Flip-Kopfes von Hand und stellen Sie sicher, dass das Seg-
mentlager leichtgängig über das Füllstück läuft.
► Die Kabel und Schläuche für die Die-Attach-Unit müssen mit Kabelbindern zusammen gebun-
den werden (siehe folgende Abbildungen).
– Wenn die Kabel hochstehen, kommt es zu einem Crash mit dem Bestückkopf!
– Wenn Kabel durchhängen werden diese vom Wafertisch beschädigt!
10 Option Die-Attach-Unit SWS
10.2 Ausbau der Die-Attach-Unit aus dem SWS
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 255
Abb.346: Kabel nach dem Ausbau am SWS an Stellplatz 2 oder 4 verstauen
VORSICHT
Wenn die Kabel und Schläuche für die Die-Attach-Unit nicht aufbewahrt und zusammenge-
bunden werden, dann besteht die Gefahr eines Crashs mit dem Wafertisch und dem
Bestückkopf!
Abb.347:
10 Option Die-Attach-Unit SWS
10.2 Ausbau der Die-Attach-Unit aus dem SWS
256 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
