12 Wafer-Stretcher

12.4 Ausbau Wafer-Stretcher

288 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

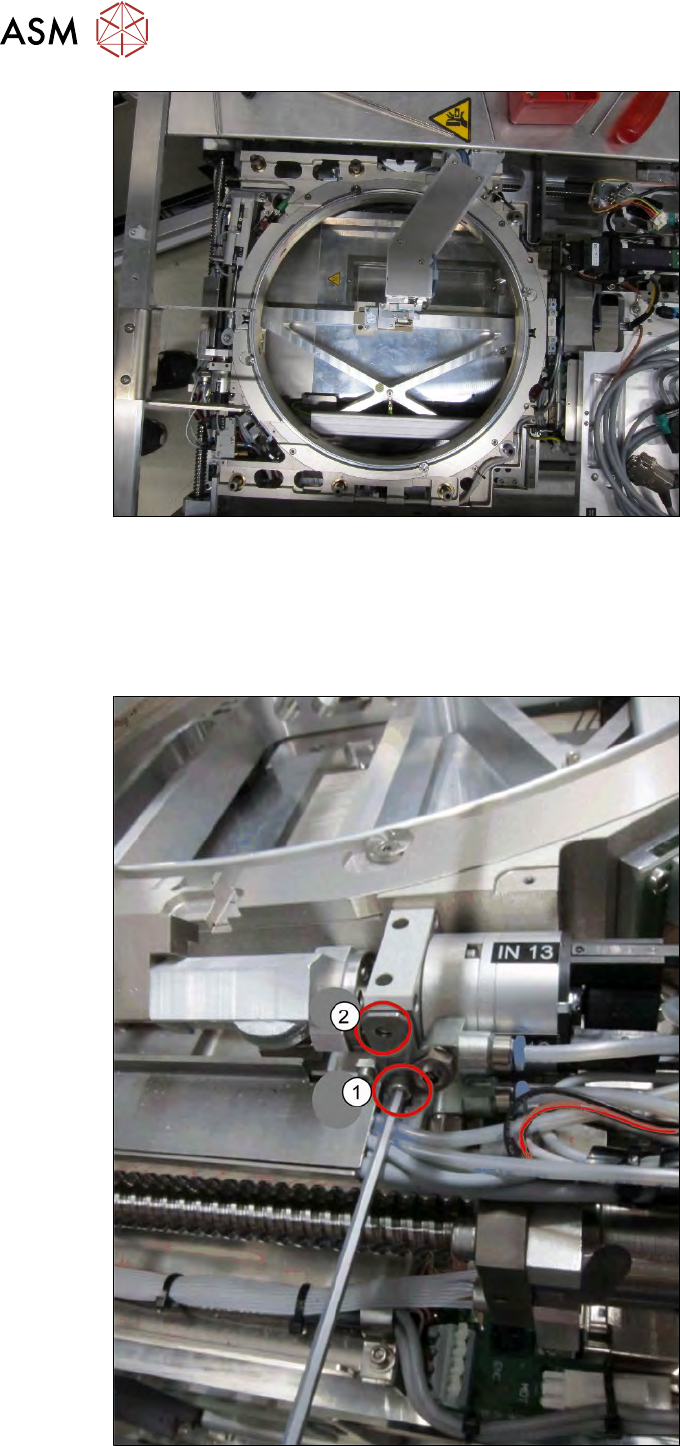

Abb.394:

► Entfernen Sie das Abdeckblech.

12.4.3 Demontage an Klemm- und Hubzylinderseite

Zum weiteren Ausbau des Wafer-Stretchers muss nun der Zugang zu den 4x4 Befestigungs-

schrauben vorbereitet werden.

Abb.395:

► Entfernen Sie die Befestigungsschraube des Klemmzylinders (1).

12 Wafer-Stretcher

12.4 Ausbau Wafer-Stretcher

Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 289

Die obere Befestigungsschraube (2) wurde schon im Zuge der Demontage des Abdeckblechs aus-

gebaut.

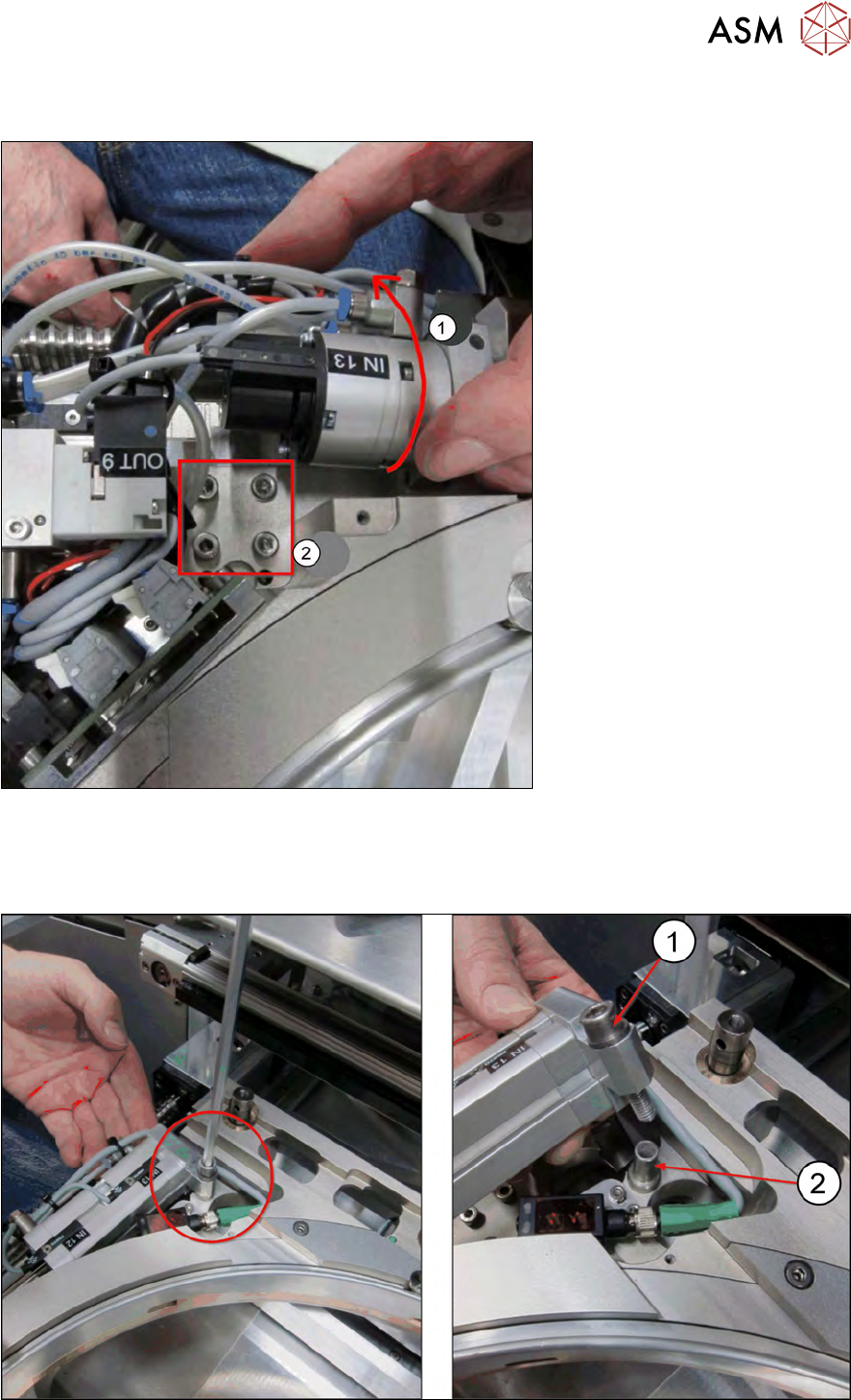

Abb.396:

► Klappen Sie den Klemmzylinder (1) nach Außen weg.

► Entfernen Sie die vier Befestigungsschrauben (2) des Wafer-Stretchers vom darunterliegen-

den Führungswagen.

Abb.397:

► Lösen Sie den Hubzylinder.

12 Wafer-Stretcher

12.4 Ausbau Wafer-Stretcher

290 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

► Heben Sie den Hubzylinder ab und entnehmen die Inbusschraube (1) und die Führungs-

buchse(2).

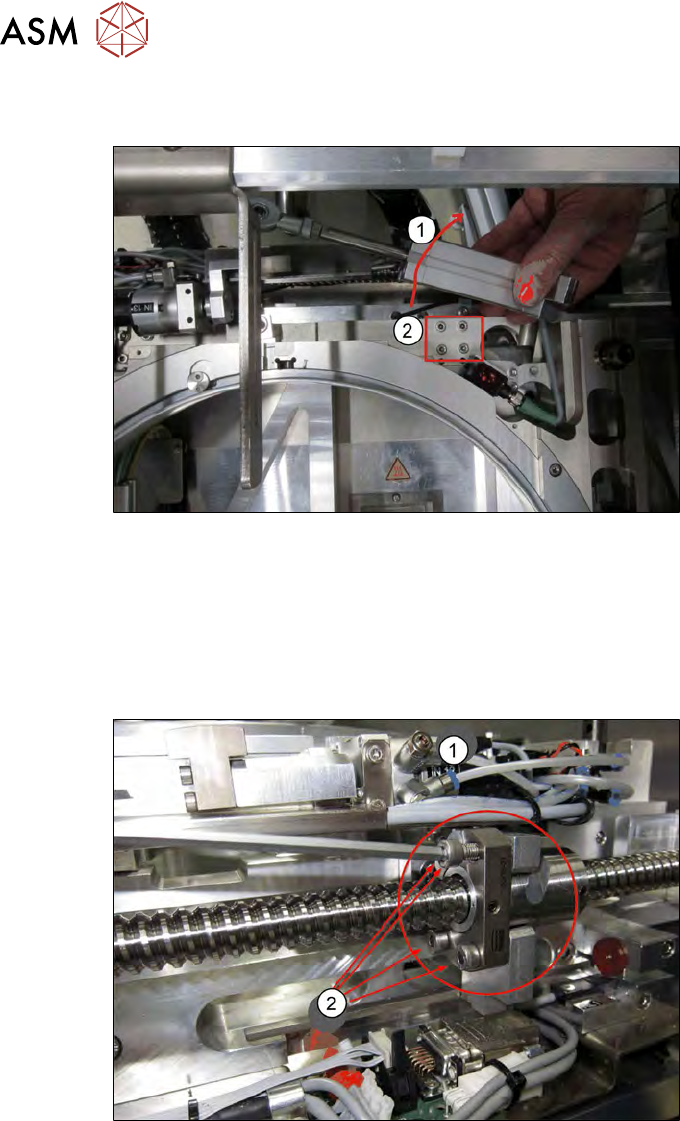

Abb.398:

► Schwenken Sie den Hubzylinder (1) zur Seite. Fädeln Sie bei Bedarf dabei auch die Verbin-

dung am Kolbenende aus.

► Entfernen Sie die vier Befestigungsschrauben (2) des Wafer-Stretchers vom darunterliegen-

den Führungswagen.

Auf dieser Seite des Wafer-Stretchers befindet sich noch die Verbindung zur Spindel in X-Rich-

tung. Um diese Verbindung zu lösen geht man wie folgt vor:

Abb.399:

► Entfernen Sie die vier Schrauben an der Spindelmutter (2) unterhalb des Klemmzylinders (1).
