5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
78 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.61:
Nun liegen Y-Motor und Kupplungsplatte getrennt vor.
Beachten Sie die Lage.
5.3.1.2 Demontage Y-Motor (Alternative, ohne Kupplung)
Spezielles Werkzeug
●
T-Inbusschlüssel 2,5mm (nicht im Standardwerkzeug enthalten)
Vorgehensweise
Der Motor kann unter Umständen mit weniger Aufwand getauscht werden. Gehen Sie dazu wie
folgt vor:
► Stecken Sie die Kabelverbindungen auf der Adapterplatine ab.
► Entfernen Sie die Klemmschraube der Kupplung auf die Motorwelle.
Abb.62:
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 79
► Nehmen Sie einen langen T-Inbusschlüssel und öffnen Sie die vier Befestigungsschrauben
des Motors auf der Kupplungsplatte!
Die Zugänglichkeit der unteren beiden Schrauben kann variieren (z.B. unterhalb der Grund-
platte).
► Entnehmen Sie den Motor!
5.3.1.3 Montage Y-Motor und Kupplung

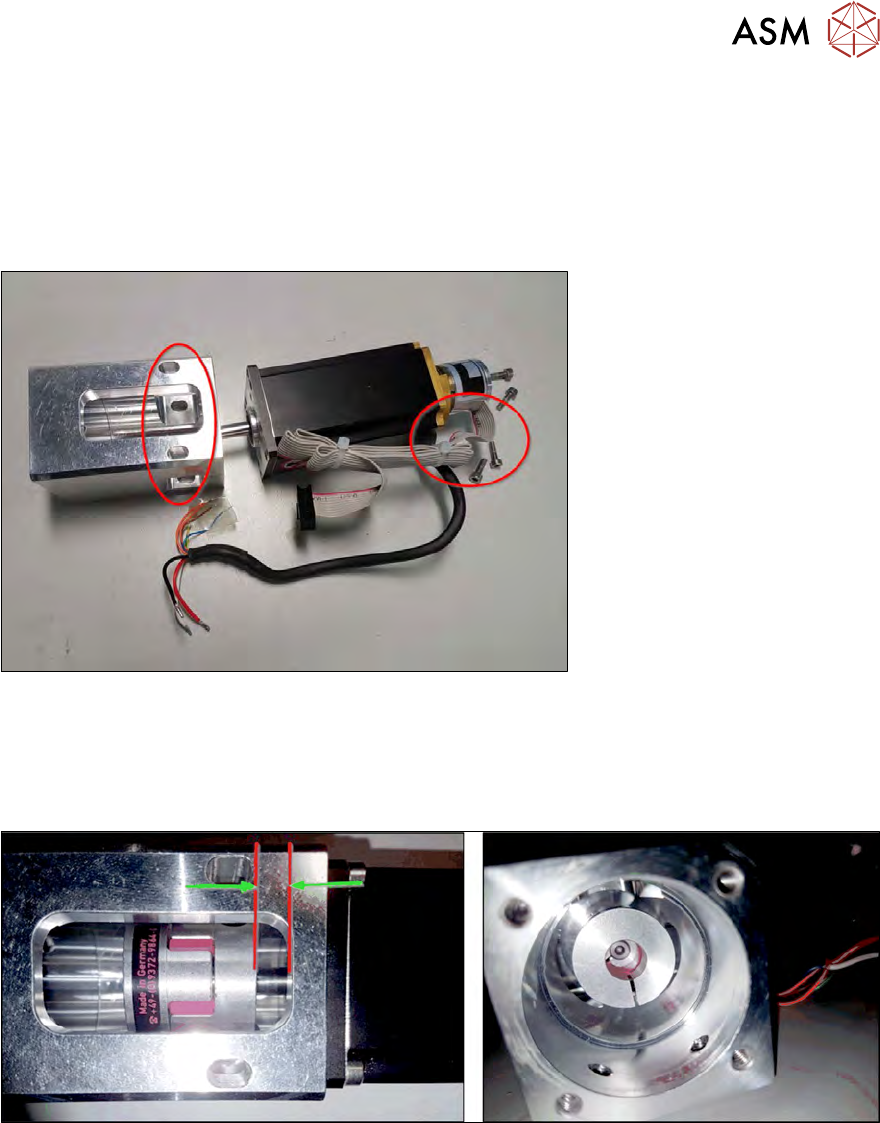

Abb.63:
► Montieren Sie den neuen Y-Motor.
► Achten Sie dabei auf die Ausrichtung der Motorkabel zu den Montagebohrungen der Kupp-
lungsplatte (siehe Bild).
► Ziehen Sie die vier Befestigungsschrauben fest. Sichern Sie die Schrauben mit Loctite 243.
Abb.64:
► Platzieren Sie die neue Kupplung (Ausrichtung wie im Bild - Label von Motor abgewandt) mit
einem Abstand von ca. 4mm zur Ausschnittkante.
► Die Motorwelle sollte nicht in das Elastomer der Kupplung ragen (siehe Bild rechts).
► Ziehen Sie die Klemmschraube der Kupplung auf der Motorwelle leicht an.
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
80 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

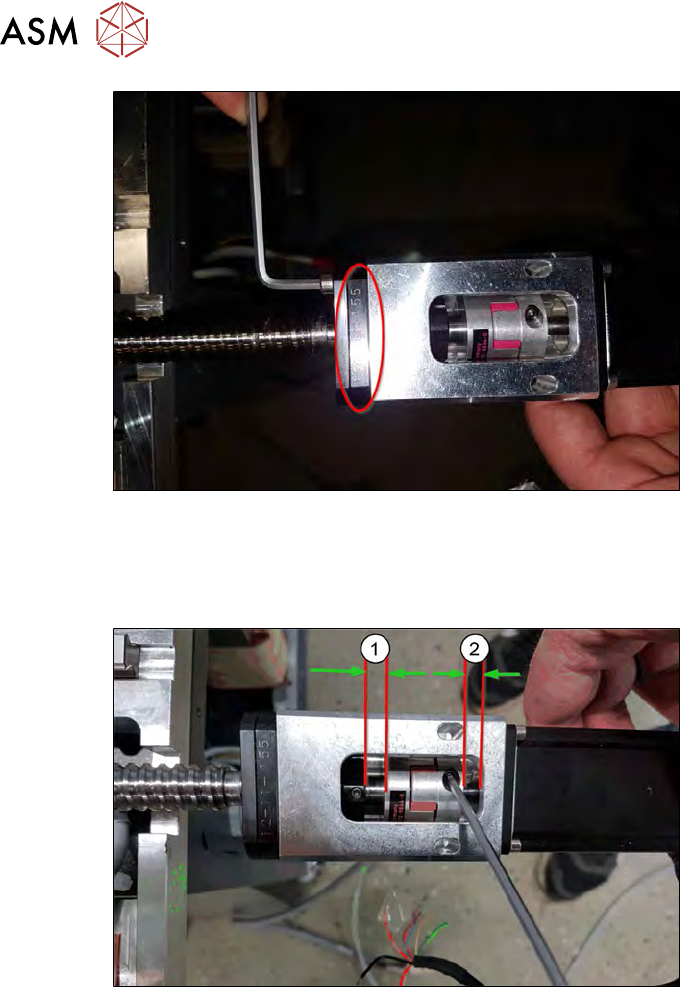

Abb.65:
► Schieben Sie die Einheit Kupplungsplatte-Motor-Kupplung vorsichtig über die Spindelwelle.
► Achten Sie hierbei auf die Ausrichtung der Gravur auf der Spindelplatte.
► Ziehen Sie die vier Befestigungsschrauben an. Sichern Sie die Schrauben mit Loctite 243.
Abb.66:
► Justieren Sie die Kupplung.
Die Abstände sollten ca. 6mm (1) und 4mm (2) betragen.
► Ziehen Sie die beiden Klemmschrauben der Kupplung fest!
