7 Die-Ejector
7.3 Ersatzteile tauschen
126 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.137:
► Entfernen Sie die vier Befestigungsschrauben(1) der Grundplatte des Die-Ejectors (Inbus5).
Die Omega-Feder zieht die Grundplatte gegen die Exzenterwelle(3) X‑Richtung. Entfernen Sie die
Omega-Feder (2) wie folgt:
Abb.138:
► Mithilfe eines kleinen Schraubenziehers hebeln Sie an der Kante(4) die Omega-Feder (3)
nach oben(5).
► Entnehmen Sie die Omega-Feder nach oben.
7 Die-Ejector
7.3 Ersatzteile tauschen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 127

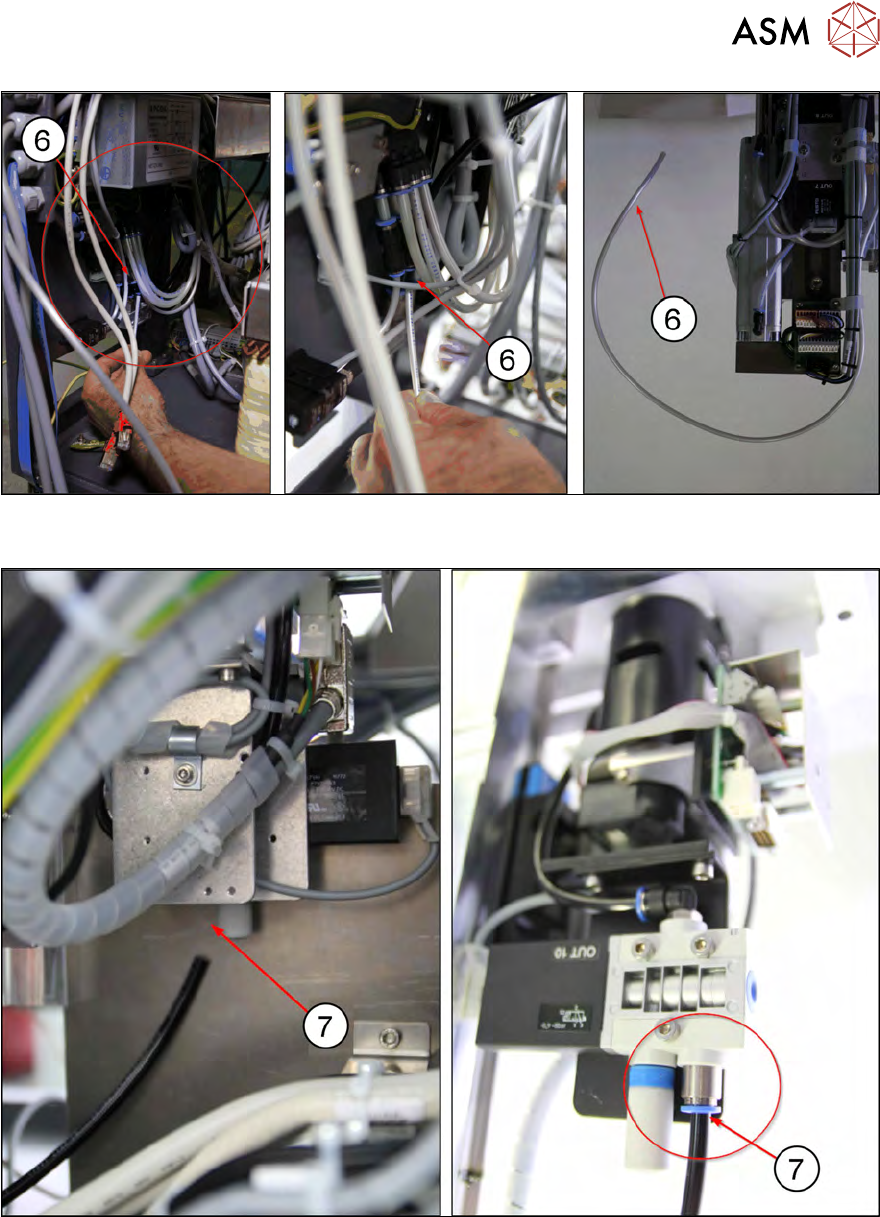

Abb.139:
► Ziehen Sie die Druckluftzuleitung (6) des Die-Ejectors am Pneumatikverteiler ab.
Abb.140:
► Ziehen Sie den Vakuumschlauch (7) am Vakuumventil des Die-Ejectors ab.
7 Die-Ejector
7.3 Ersatzteile tauschen
128 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

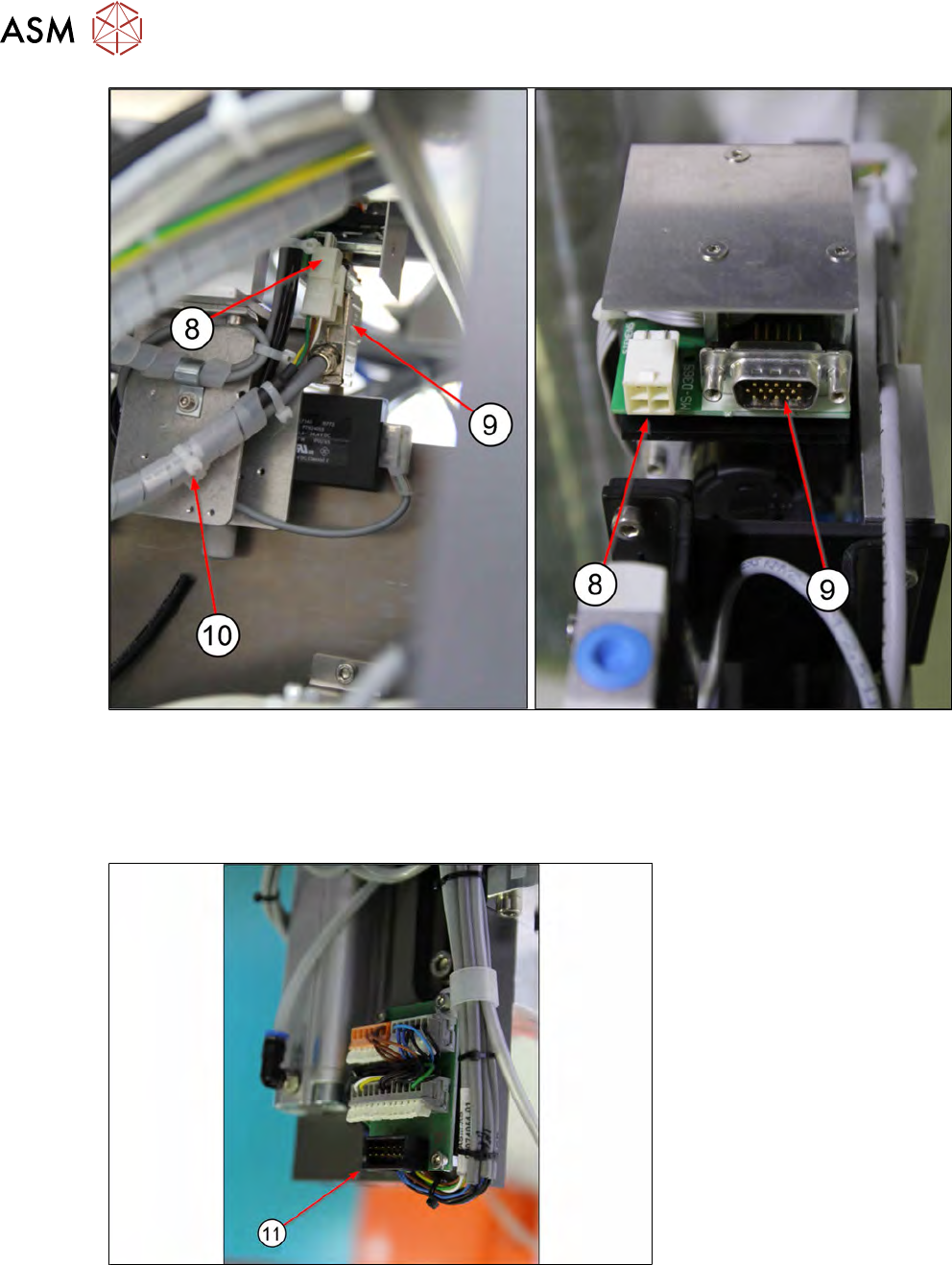

Abb.141:
► Stecken Sie folgende Kabel ab:
– (8) Stromversorgung Die-Ejector X4
– (9) Encodersignale Die-Ejector ENC4
– (10) Entfernen des Kabelbinders
Abb.142:
► Stecken Sie das Kabel X11.2 am Stecker X11 (11) der IO-Platine ab!
