5 Grundrahmen – X/Y-Unit 5.3 Teiletausch 106 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 105
5.3.7 Tausch Motorplatine X-Achse
Diese Motorplatine versorgt den X-Motor mit Spannung und empfängt die Signale des Encoders.
Informationen zu Verdrahtung finden Sie im Abschnitt 5.3.1 "Tausch Y-Motor mit Kupplung" [}72].

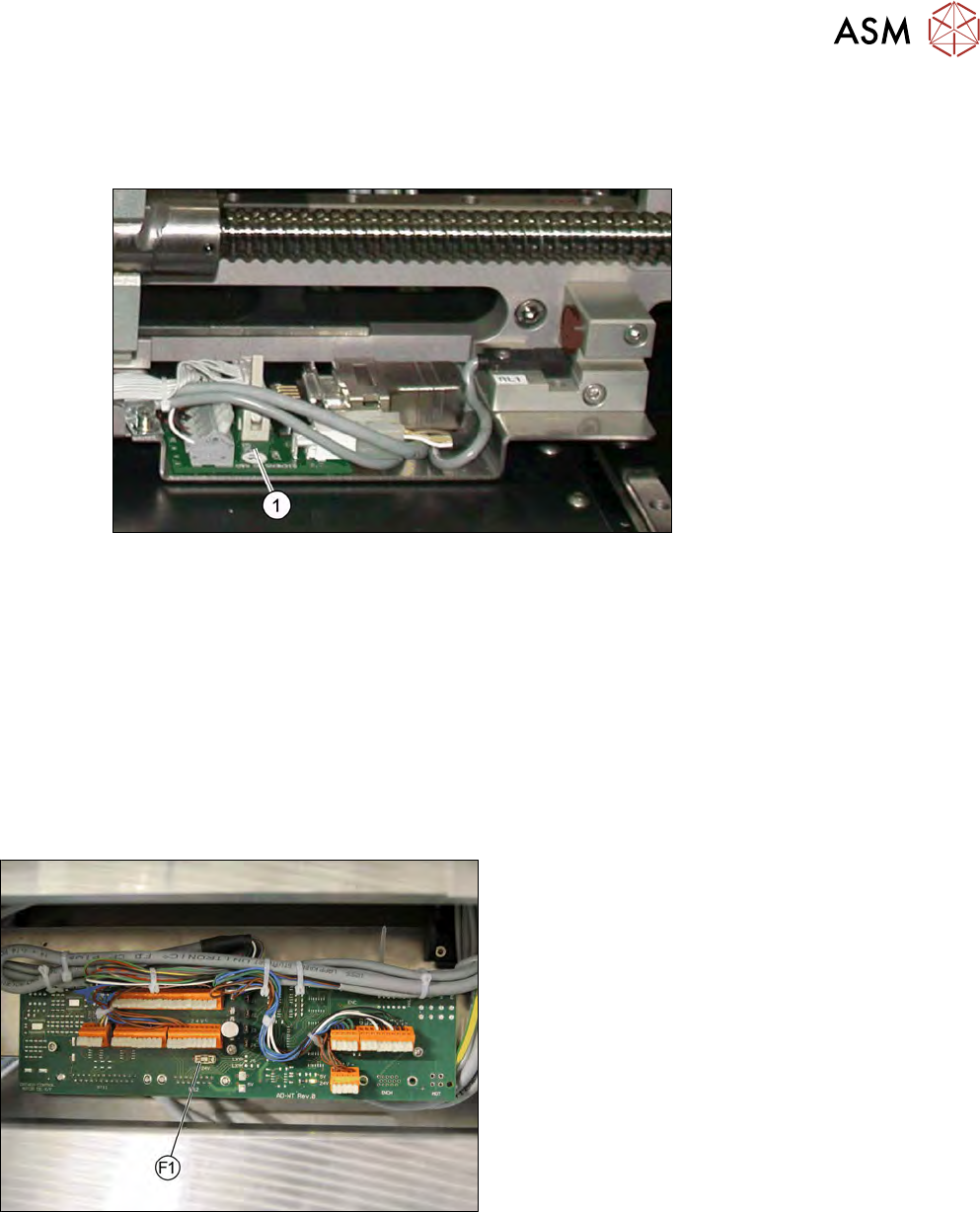

Abb.111: Motorplatine am Beispiel SWS 1/3.
► Nehmen Sie die Stromlaufplanmappe zur Hilfe und kennzeichnen Sie die angeschlossenen
Leitungen, falls keine Bezeichnung vorhanden ist.
► Entfernen Sie die elektrischen Anschlüsse und Kabel.
► Entfernen Sie die Befestigungsschauben und nehmen Sie die Motorplatine(1) ab.
► Montieren Sie die neue Motorplatine.
► Stellen Sie die elektrischen Anschlüsse wieder her.
► Fixieren und bündeln Sie die Kabel ggf. mit Kabelbinder. Die Kabel dürfen nirgends scheuern
oder klemmen.
5.3.8 Feinsicherung F1 auf Adapter-Platine Wafertisch AD-WT Rev.0 [00379046-xx]
Abb.112: Feinsicherung F1
Wenn eine Meldung "USB-IO Firmware kann nicht ge-
laden werden" erscheint, dann ist möglicherweise die
Feinsicherung F1 defekt.
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
106 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
6 Versorgungseinheit
6.1 Übersicht der Ersatzteile
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 107
6 Versorgungseinheit
Je nach Stellplatz gibt es zwei verschiedene Versionen, die sich nur durch die spiegelverkehrte An-
ordnung der Baugruppen unterscheiden.
●
Versorgungs-Einheit SWS12 (1,3) - [03096039-xx]
●
Versorgungs-Einheit SWS12 (2,4) - [03096139-xx]
Die Versorgungseinheit befindet sich im unteren Teil des SWS. Dort befinden sich der Versor-
gungseinschub und die Hauptkomponenten der Elektrik.
HINWEIS
Stromlaufpläne beachten
Details zu den elektrischen Baugruppen in der Versorgungseinheit finden Sie in den Strom-
laufplänen [00195960‑xx].
6.1 Übersicht der Ersatzteile

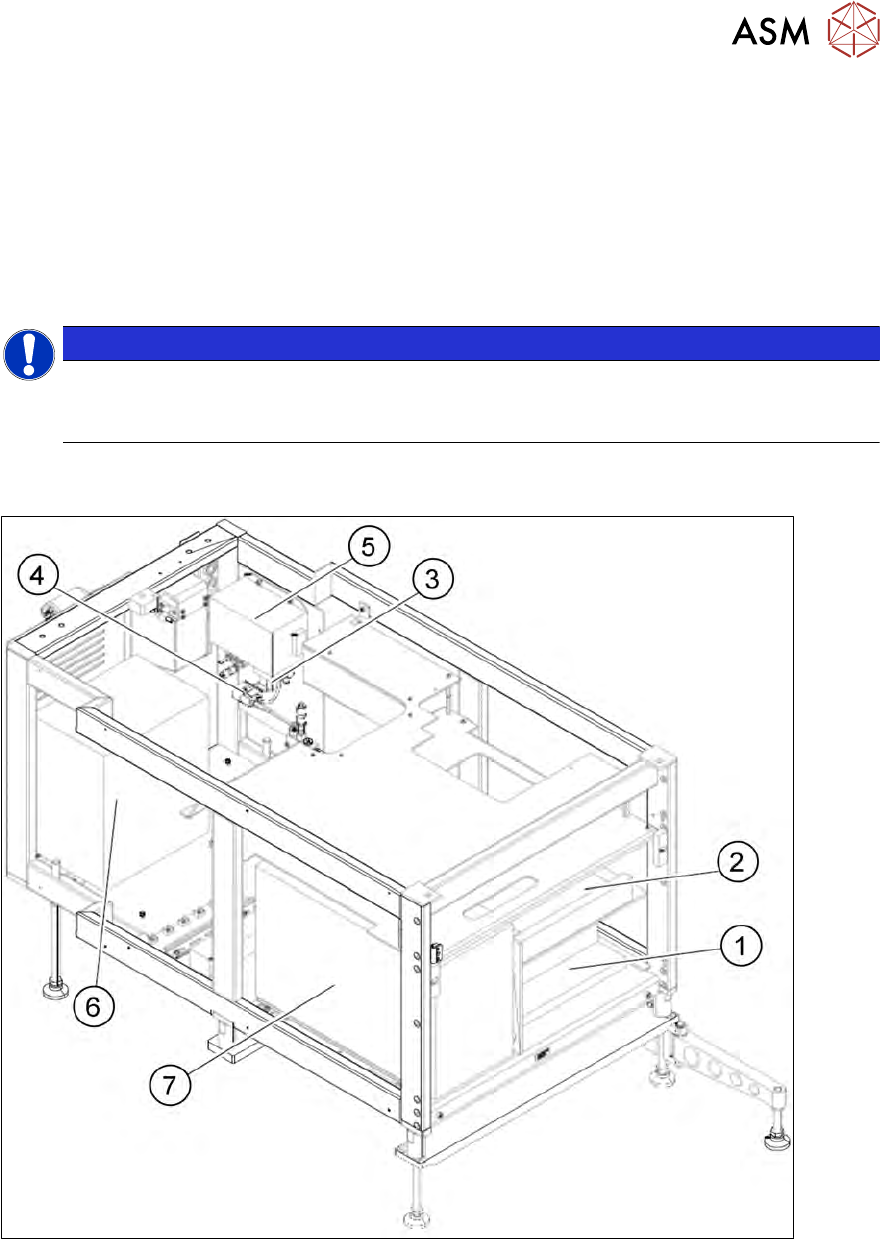

Abb.113: Versorgungseinheit von vorne
