4 Einbau und Ausbau des SWS in eine SIPLACE CA-Maschine 4.2 SWS einbauen 64 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 HINWEIS Reihenfolge beachten Beachten Sie beim endgültigen Einbau unbedingt nachfolgende Rei…
4 Einbau und Ausbau des SWS in eine SIPLACE CA-Maschine
4.2 SWS einbauen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 63
Das SWS endgültig justieren
► Schieben Sie das SWS mit dem Gabelstapler/Hubwagen vorsichtig bis zum Anschlag am Puf-
fer in den Bestückautomaten.
► Senken Sie das SWS nun vorsichtig mit dem Gabelstapler/Hubwagen gerade so weit ab,
dass es auf den Auflageleisten am Bestückautomaten gleichmäßig aufliegt.
VORSICHT
Stabile Lage des SWS während des Absenkvorgangs kontrollieren
► Senken Sie den Gabelstapler/Hubwagen vor der Befestigung mit den Schrauben nicht
zu weit ab, da das SWS sonst in Richtung Magazinlift kippt.
► Eine zweite Person sollte auf jeden Fall die stabile Lage des SWS während des Ab-
senkvorgangs kontrollieren.

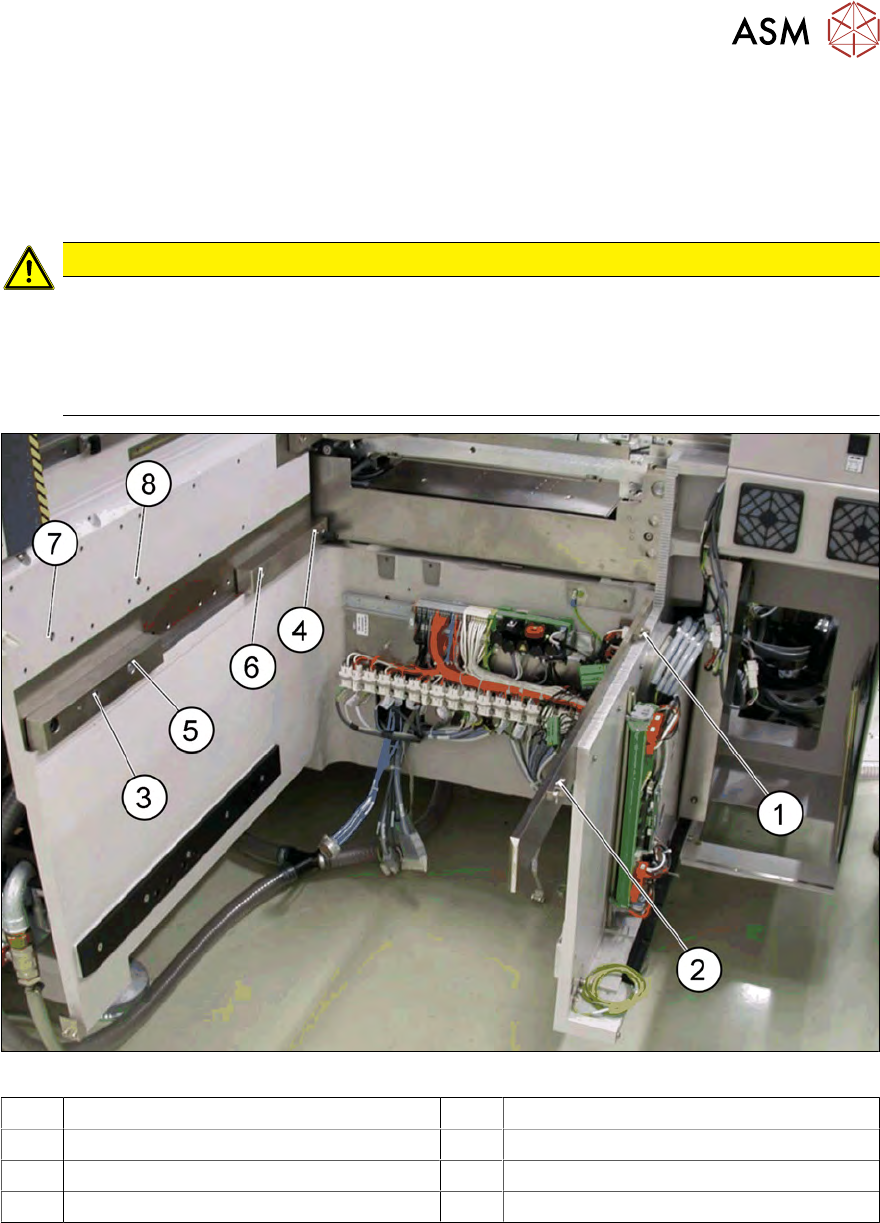

Abb.42: Positionen der Schrauben für SWS 12 am Stellplatz der SIPLACE CA
1 M8 2 M8
3 Passschraube 4 M6 (mit Klemmpratze)
5 M6 6 M8 für Klemmpratze
7 M6 für Winkel 8 M6 für Winkel
Zum Einbau benötigen Sie die zuvor entfernten Schrauben:
●
3x M8
●
2x M6
●
4x M6 für Winkel (2 am Stellplatz, 2 am Wafertisch)
●
1x Passschraube
4 Einbau und Ausbau des SWS in eine SIPLACE CA-Maschine
4.2 SWS einbauen
64 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
HINWEIS
Reihenfolge beachten
Beachten Sie beim endgültigen Einbau unbedingt nachfolgende Reihenfolge der Ver-
schraubung.
► Befestigen Sie die hintere Klemmpratze (6) locker mit einer M8-Schraube.
► Setzen Sie die restlichen Schrauben ein und ziehen Sie diese locker an.
HINWEIS
Korrekte Lage des SWS
Die korrekte Lage des SWS ist durch die Passschraube und die Auflageleisten am
Bestückautomaten gegeben.
► Schrauben Sie die M6-Schrauben (4 und 5) nacheinander mit einem Drehmoment von
10Nm fest.
► Schrauben Sie die M8-Schrauben (1, 2 und 6) nacheinander mit einem Drehmoment von
18Nm fest.
► Schrauben Sie die Passschraube (3) mit einem Drehmoment von 13‑14Nm fest.
► Schrauben Sie den Winkel zur Fixierung des Wafertisches mit den M6-Schrauben (7) und (8)
fest.
► Schrauben Sie den Winkel zur Fixierung des Wafertisches mit zwei M6-Schrauben am Wafer-
tisch fest.
► Entfernen Sie den Gabelstapler/Hubwagen.
► Schließen Sie nach der endgültigen Justage das SWS an das Stromnetz an.
4 Einbau und Ausbau des SWS in eine SIPLACE CA-Maschine
4.3 Magazinlift aufschwenken
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 65
4.3 Magazinlift aufschwenken
Für Servicearbeiten an Komponenten, die von oben her nicht zugänglich sind, ist es notwendig,
den Innenraum des SWS von der Vorderseite her zugänglich zu machen.
VORSICHT
Kippgefahr des Magazinlifts
► Stellen Sie unbedingt sicher, dass der Stützfuß des SWS zur Seite ausgeklappt ist,
bevor Sie den Magazinlift aufschwenken. Andernfalls besteht die Gefahr, dass der
Magazinlift kippt.
Abb.43: Ausgeklappter Stützfuß
► Klappen Sie den Stützfuß des SWS zur Seite aus.
