10 Option Die-Attach-Unit SWS
10.1 Einbau der Option Die-Attach-Unit SWS
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 227

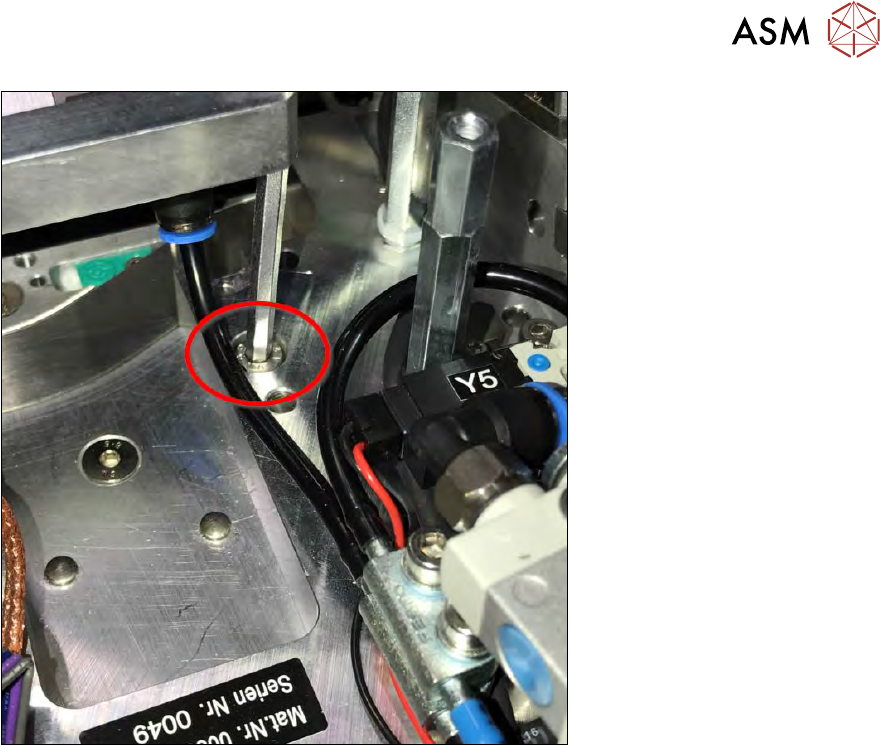

Abb.295:
► Setzen Sie Sicherungsschraube Nr. 3 (M5x16) der Die-Attach-Unit ein und ziehen Sie diese
leicht fest.
► Prüfen Sie, ob die Transfer-X-Achse der Die-Attach-Unit leichtgängig von Hand bewegt wer-
den kann.
– Falls nicht oder wenn der Rachen der X-Achse leicht verdreht ist, dann lockern Sie alle
drei Sicherungsschrauben noch einmal.
– Verschieben Sie die Die-Attach-Unit und drücken Sie diese herunter. Ziehen Sie die drei
Sicherungsschrauben schrittweise fest.
– Manchmal hängt die Die-Attach-Unit am Zentrierbolzen fest. Diese ist dann leicht gekippt
und kann nicht vollständig auf die Grundplatte herunter gesetzt werden. In diesem Fall ist
der Rachen der Transfer-X-Achse nicht korrekt ausgerichtet.
– Ziehen Sie nun alle drei Sicherungsschrauben der Die-Attach-Unit an.
– Verschieben Sie die Transfer-X-Achse von Hand.
Wenn der Rachen den Laufring des Flip-Kopfes berührt, dann lockern Sie die drei Siche-
rungsschrauben der Die-Attach-Unit.
Verschieben Sie die Die-Attach-Unit und drücken Sie diese herunter.
Ziehen Sie die drei Sicherungsschrauben dann schrittweise fest.
Manchmal hängt die Die-Attach-Unit am Zentrierbolzen fest und kann nicht vollständig auf
die Grundplatte herunter gesetzt werden.
10 Option Die-Attach-Unit SWS
10.1 Einbau der Option Die-Attach-Unit SWS
228 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

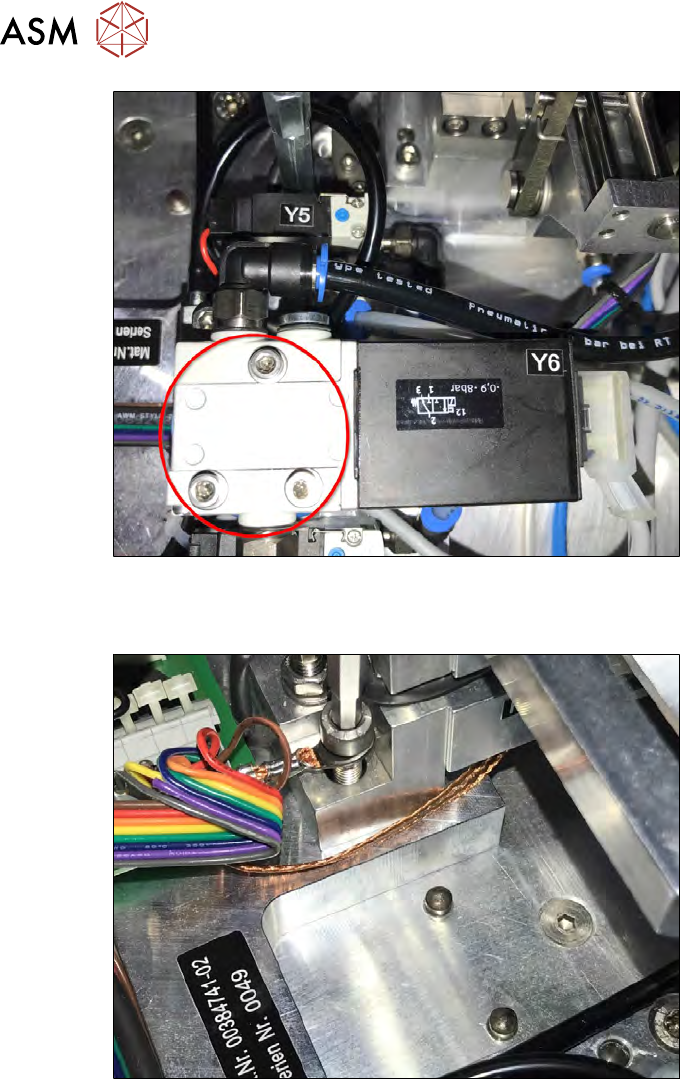

Abb.296:
► Drehen Sie das Vakuumventil Y6 in seine Position zurück, setzen Sie die Sicherungsschrau-
ben ein und ziehen Sie diese fest.
Abb.297:
► Lockern Sie die in der Abbildung gezeigte Schraube, führen Sie das Erdungskabel darunter
hindurch und ziehen Sie die Schraube wieder fest.
10 Option Die-Attach-Unit SWS
10.1 Einbau der Option Die-Attach-Unit SWS
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 229

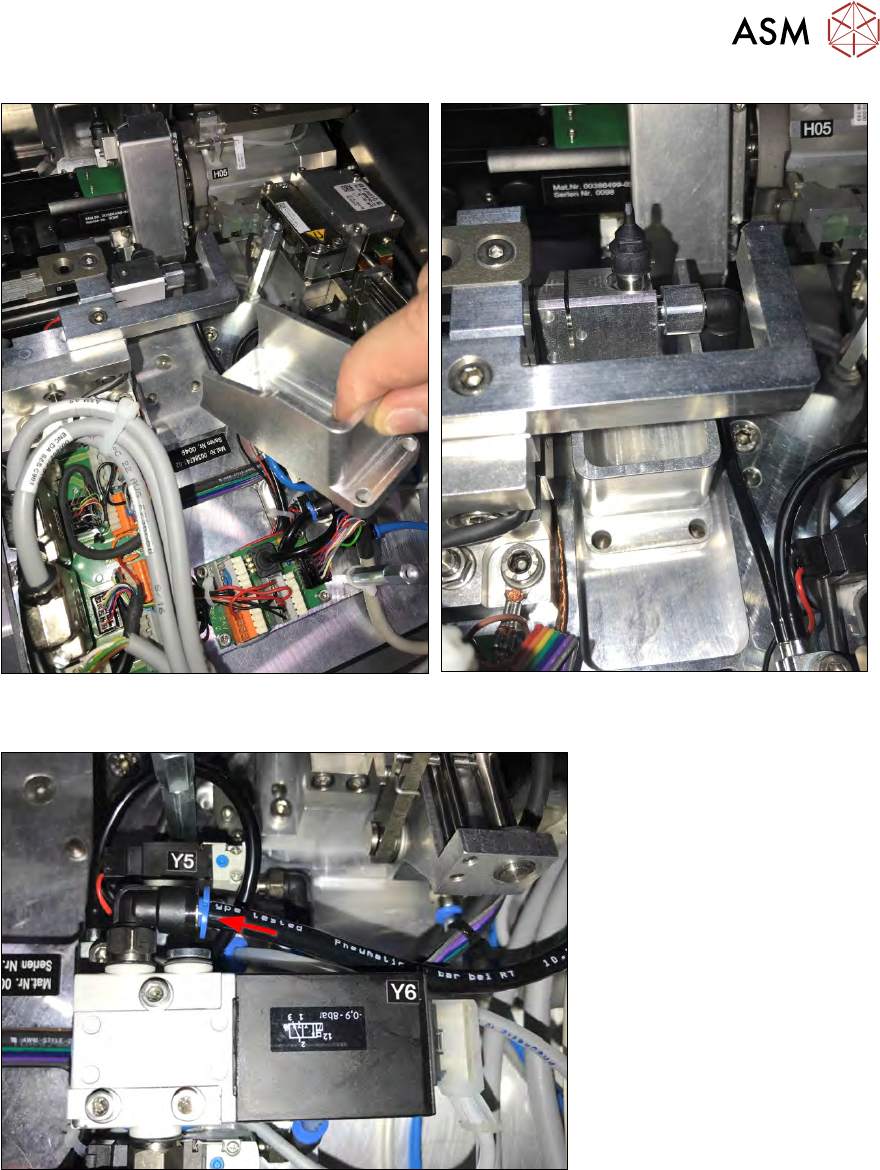

Abb.298:
► Setzen Sie den langen Die-Attach-Abwurfbehälter ein, wie in der Abbildung gezeigt.
Abb.299:
► Schließen Sie den schwarzen Vakuumschlauch an Ventil Y6 an (Ventil Y6 schaltet das
Vakuum für das Die-Attach-Segment).
