5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
96 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.97:

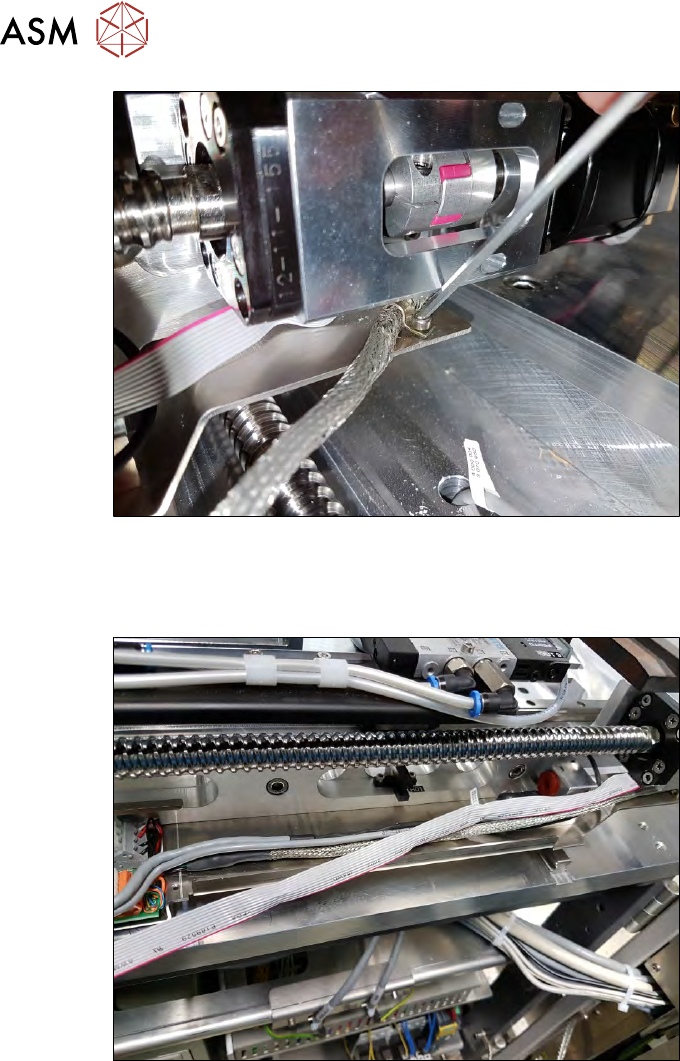

► Heben Sie den Kabelniederhalter über das geschirmte Kabel und ziehen Sie die Schraube
vorsichtig mit dem Kugelkopf des Inbusschlüssels fest.
Die Ausrichtung des Kabels sollte dann parallel zur X-Achse sein.
Abb.98:
► Verlegen Sie, wie im Bild oben, die Kabel ohne Verdrillung!
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 97
Abb.99:

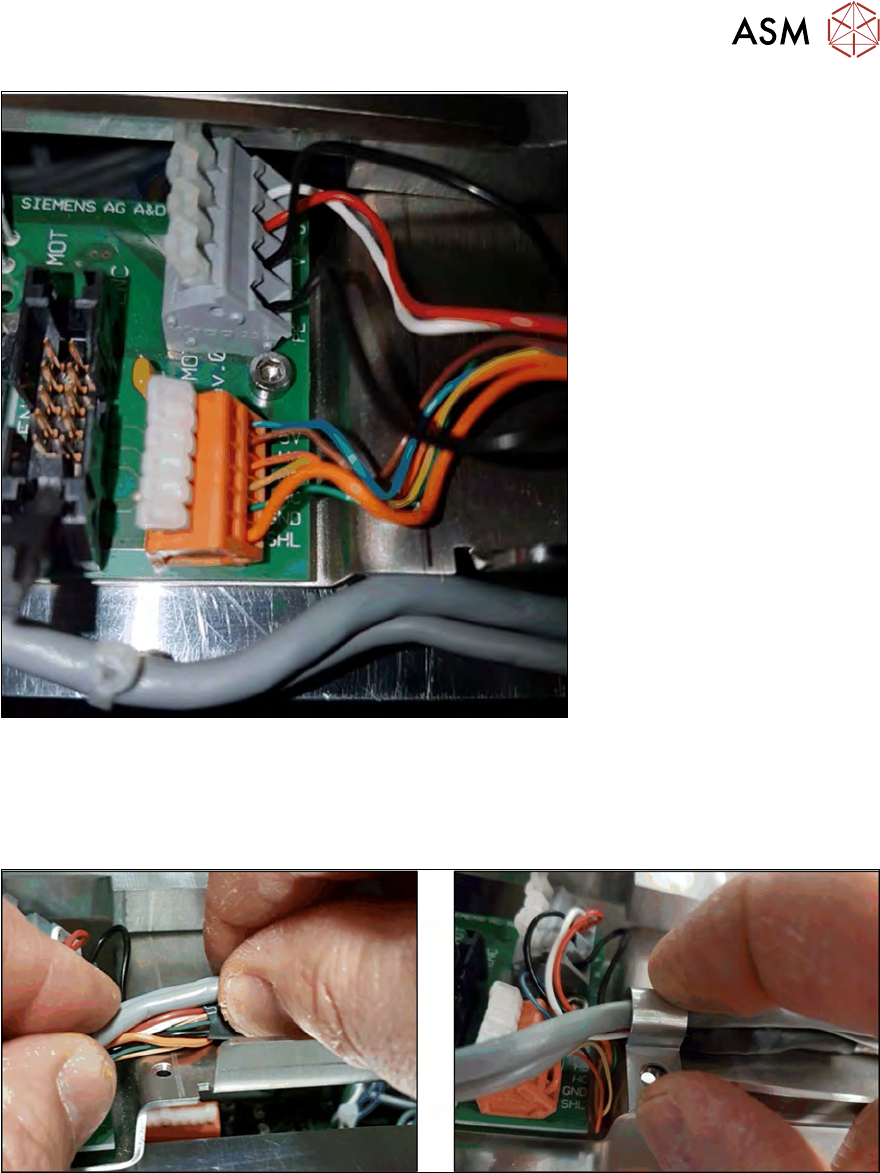

► Verdrahten Sie die Kabel des Hall-Sensors und der Stromversorgung zum X-Motor.
Achten Sie auf die korrekte Verdrahtung (siehe 5.3.2.1 "Demontage X-Motor und Kupp-
lung" [}84]).
► Schließen Sie das Flachbandkabel des Encoders an.
Abb.100:
► Positionieren Sie die Kabel und fixieren Sie es mit einem Kabelniederhalter.
► Verschrauben Sie den Kabelniederhalter. Achten Sie darauf, keine Kabel zu quetschen!
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
98 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.101:

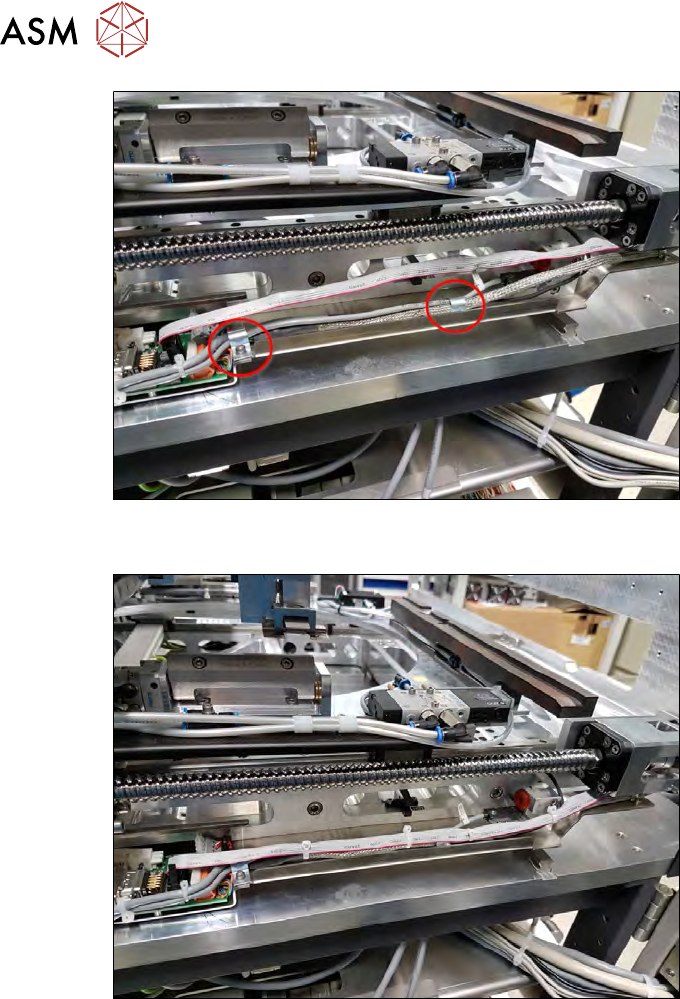

► Befestigen Sie den zweiten Niederhalter.
Abb.102:
► Befestigen Sie das Flachbandkabel mit Kabelbindern an den Kabeln.
