10.1.4.4 Kabel aufbewahren

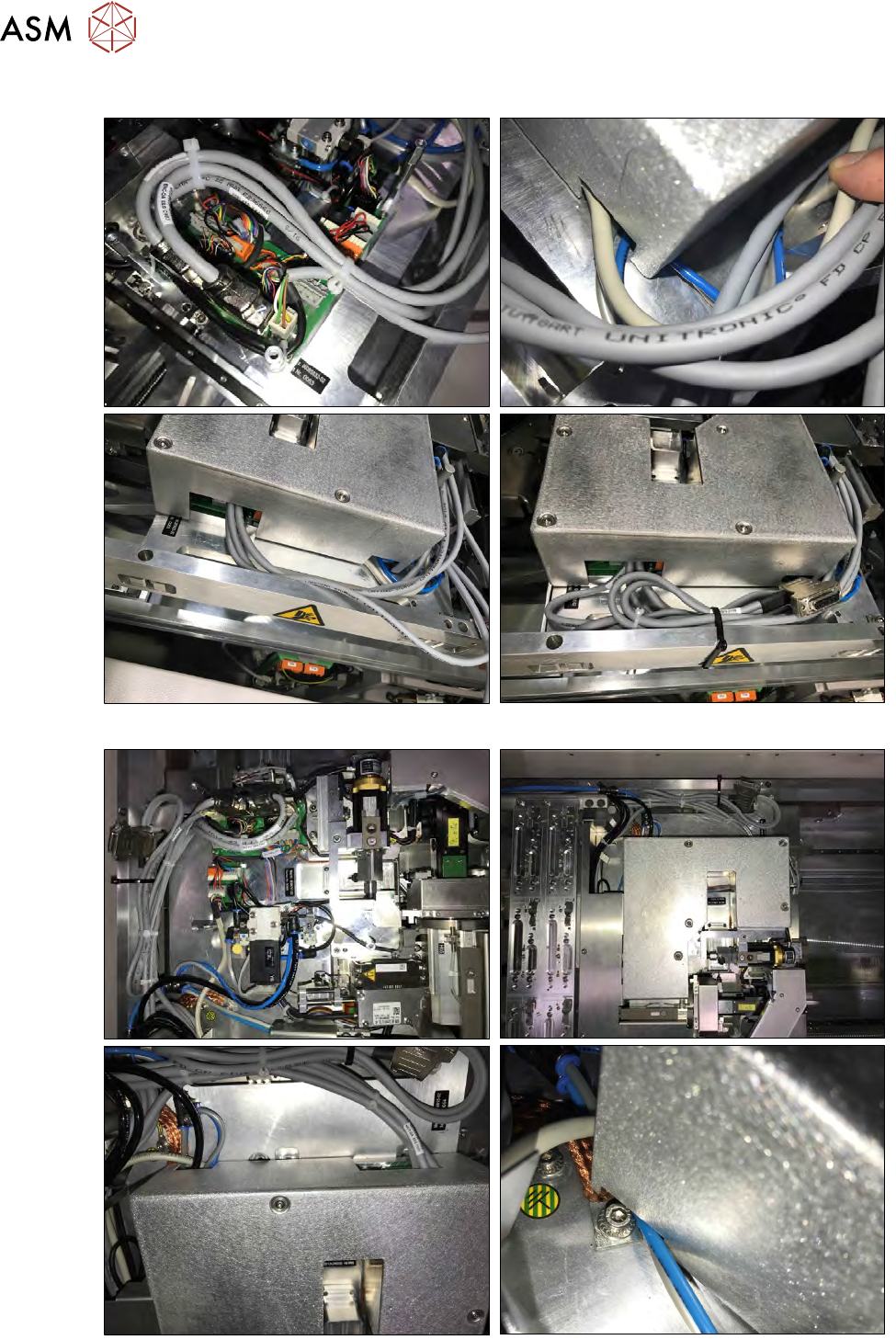

Abb.313: Abdeckung und Kabelführung am SWS (2,4) an Stellplatz 2 oder 4.
Abb.314: Abdeckung und Kabelführung am SWS (1, 3) an Stellplatz 1 oder 3.
10 Option Die-Attach-Unit SWS
10.1 Einbau der Option Die-Attach-Unit SWS
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 239
► Lagern und führen Sie die Kabel wie in den Abbildungen gezeigt.
Setzen Sie die Abdeckung auf die Die-Attach-Unit.
Stellen Sie sicher, dass keine Kabel oder Schläuche abgeklemmt oder beschädigt werden.
Ziehen Sie die Schrauben der Die-Attach-Abdeckung fest.
► Binden Sie die Kabel außerhalb der Abdeckung mit Kabelbindern zusammen, wie in der
Abbildung gezeigt.
VORSICHT
Crash-Gefahr!
► Stellen Sie sicher, dass die Abdeckung der Die-Attach-Unit korrekt montiert ist! Ver-
schieben Sie den Bestückkopf vorsichtig über die Die-Attach-Unit und prüfen Sie, ob
genug Freiraum zwischen Abdeckung und Bestückkopf besteht. Vor allem bei
SIPLACE C&P20-Köpfen ist das sehr entscheidend!
VORSICHT
► Stellen Sie sicher, dass kein Kabel hochsteht und mit dem Bestückkopf zusammen-
stoßen kann!
► Stellen Sie sicher, dass keine Kabel unterhalb der Grundplatte durchhängen. Ansons-
ten können diese mit dem Wafertisch zusammenstoßen!

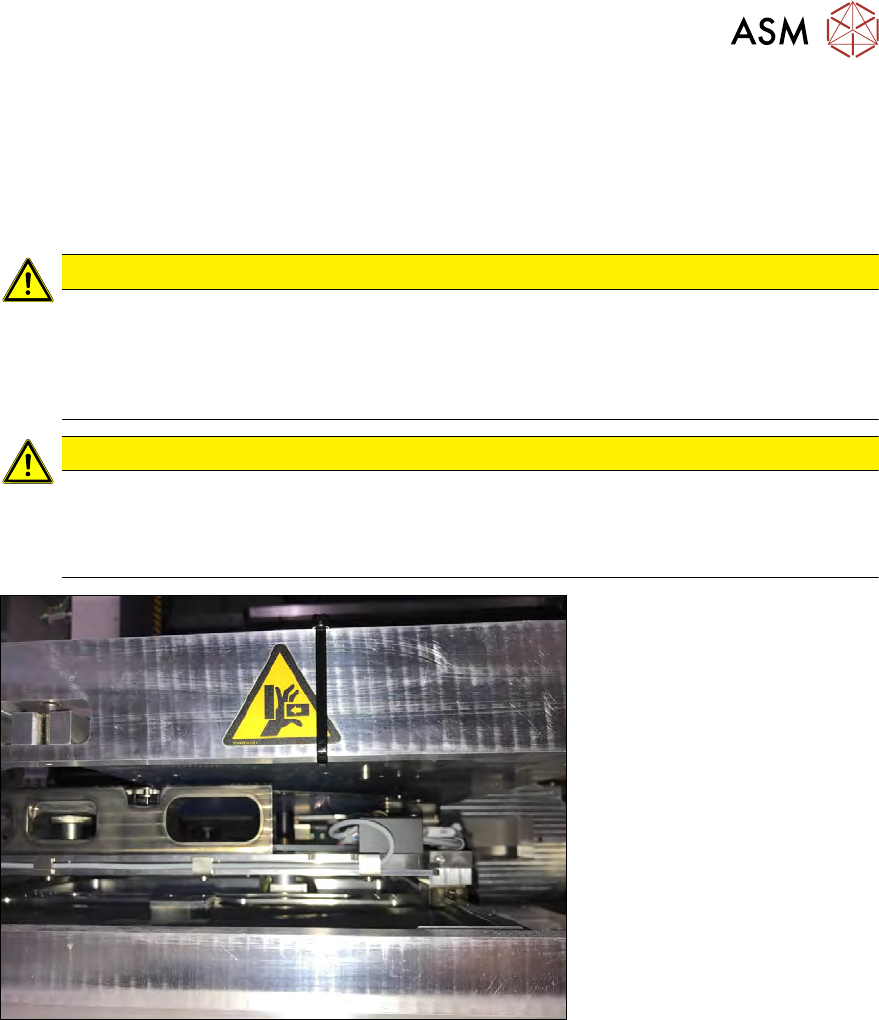

Abb.315:
► Nach erfolgreichem Einbau muss die Die-Attach-Unit kalibriert werden.
10 Option Die-Attach-Unit SWS
10.1 Einbau der Option Die-Attach-Unit SWS
240 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
10.1.5 Kalibrierung der Die-Attach-Unit
Um die Die-Attach-Unit zugänglich zu machen und zu kalibrieren, muss die Abdeckung der CA-
Maschine geöffnet werden!
Aus diesem Grund muss der Setup-Modus aktiviert sein!
HOHE GEFAHR GEFÄHRLICHER VERLETZUNGEN
► Setup-Modus muss aktiviert sein!
(Die folgenden Screenshots der GUI sind ohne den Setup-Modus erstellt worden!)
10.1.5.1 Kalibrierung der Die-Attach-Drehachse
► Wechseln Sie in den Bedienerlevel Service.

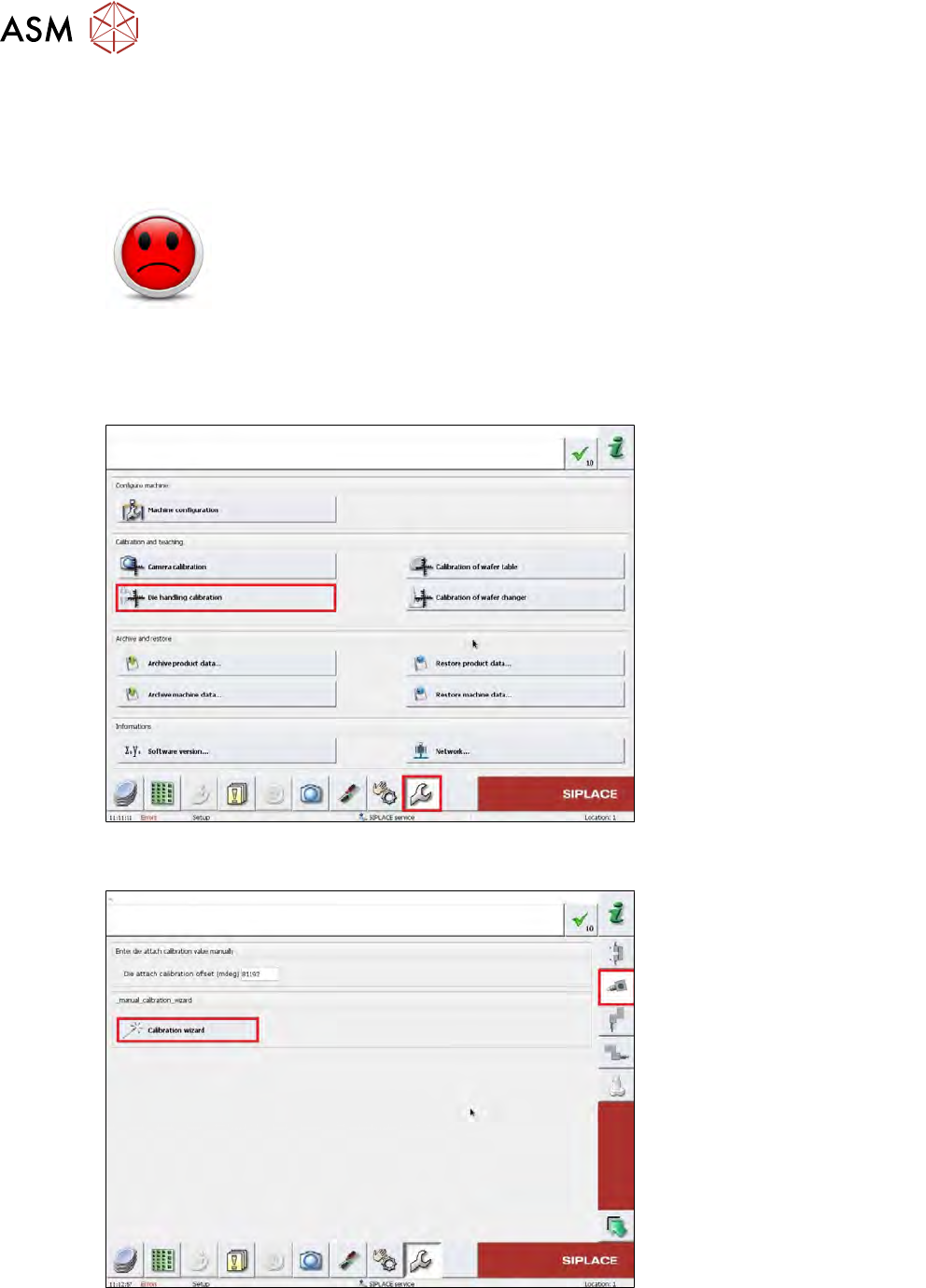

Abb.316:
► Wählen Sie das Service-Menü und dann wählen Sie den Button Die handling calibration.
Abb.317:
► Wählen Sie den Button Calibration wizard.
