6 Versorgungseinheit
6.2 Ersatzteile tauschen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 111
Pos. Art.-Nr. Bezeichnung
22 00385160-xx High-density-Kabel 100 Pin 2 Meter für DMC 1826 (für den
Waferlift)
6.2 Ersatzteile tauschen
6.2.1 Vorbereitende Tätigkeiten
6.2.1.1 Magazinlift aufschwenken
Für Servicearbeiten an Komponenten, die von oben her nicht zugänglich sind, ist es notwendig das
SWS auszubauen.
VORSICHT
Kippgefahr für Magazinlift
► Stellen Sie unbedingt sicher, dass der Stützfuß des SWS zur Seite ausgeklappt ist,
bevor Sie den Magazinlift aufschwenken. Andernfalls besteht die Gefahr, dass der
Magazinlift kippt.

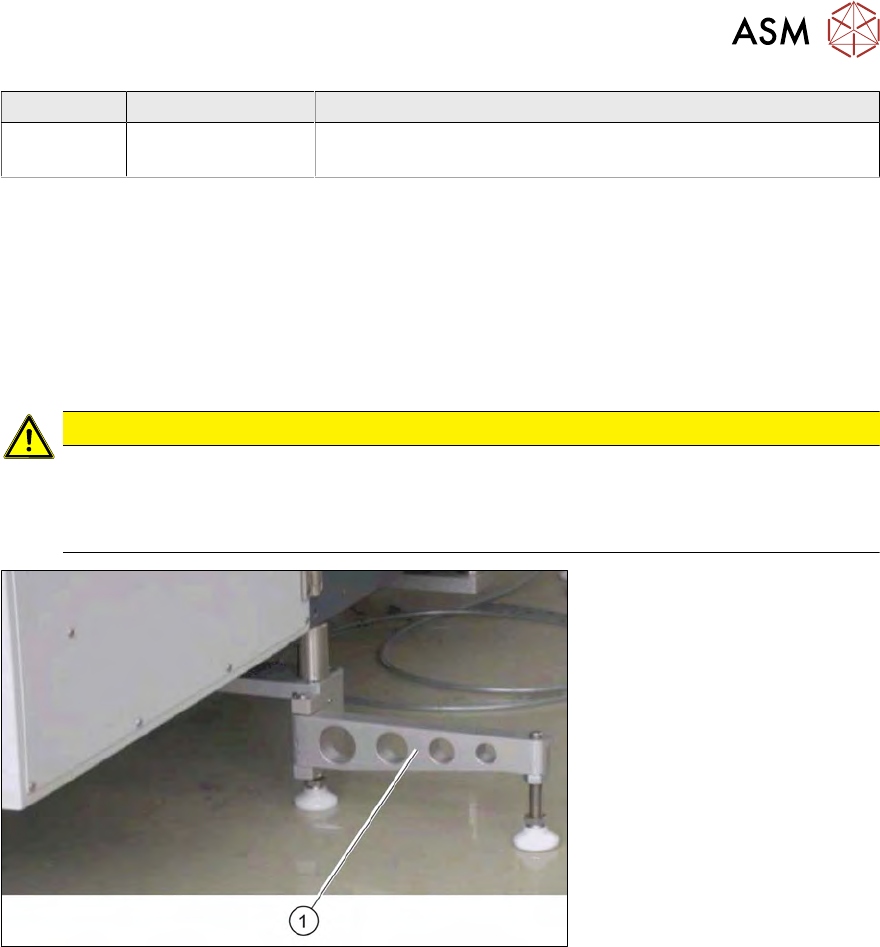

Abb.119: Ausgeklappter Stützfuß
► Klappen Sie den Stützfuß (1) des SWS zur Seite aus.
► Öffnen Sie die untere Tür des Magazinlifts mit Hilfe des Maschinenschlüssels.
6 Versorgungseinheit
6.2 Ersatzteile tauschen
112 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

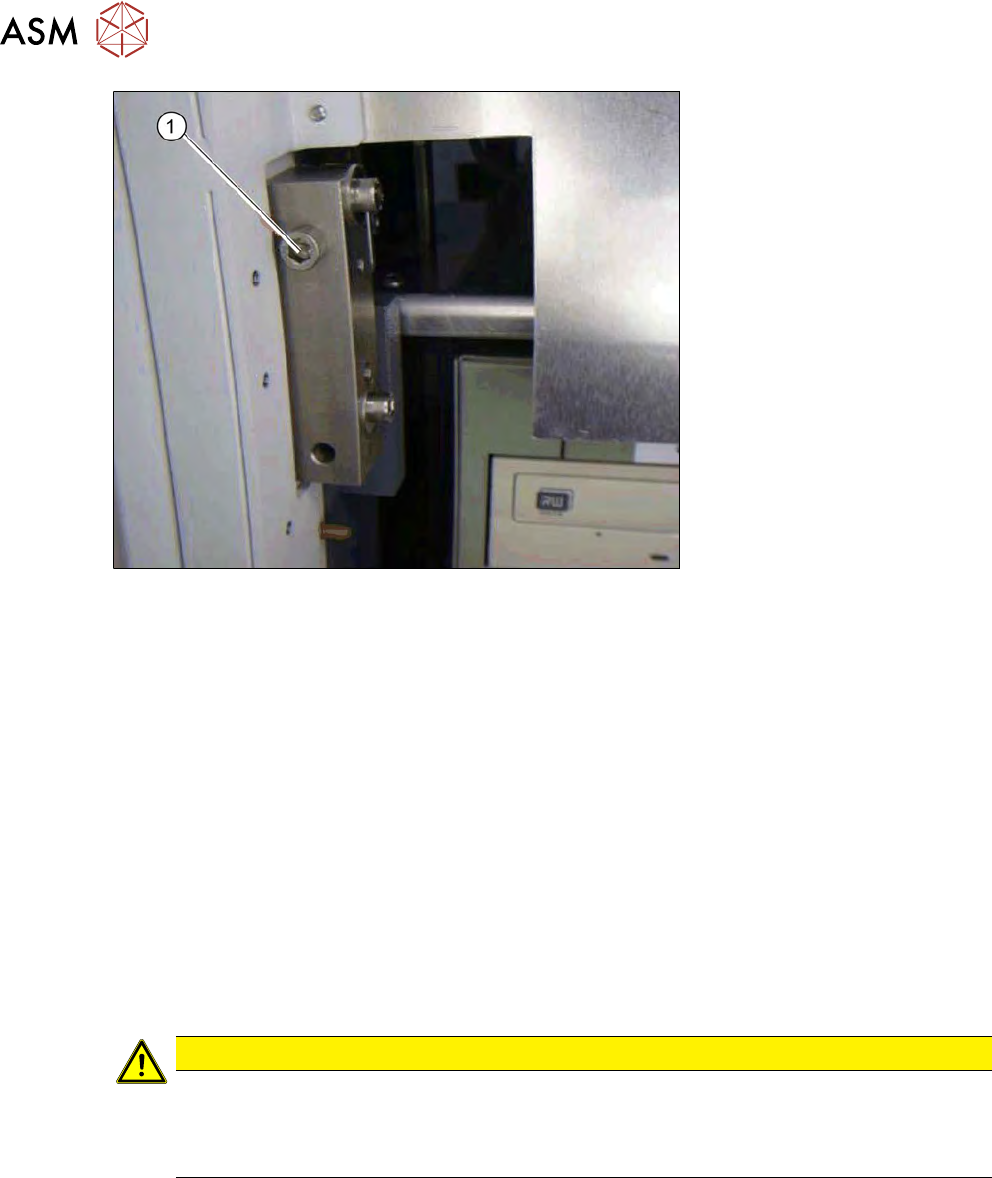

Abb.120: Magazinlift Fixierung
► Entfernen Sie die Schraube (1), mit der der Magazinlift am SWS fixiert ist.
An den Stellplätzen 1 und 3 befinden sich diese Schrauben auf der rechten Seite, an den
Stellplätzen 2 und 4 auf der linken Seite.
► Schwenken Sie den Magazinlift zur Seite.
ð Der Innenraum des SWS ist nun von vorn her zugänglich.
6.2.1.2 Magazinlift schließen
► Schwenken Sie den Magazinlift wieder in seine Ausgangsposition zurück.
► Fixieren Sie den Magazinlift am SWS mit den beiden zuvor entfernten Schrauben.
► Schließen Sie die untere Tür des Magazinlifts mit Hilfe des Maschinenschlüssels.
► Klappen Sie den Stützfuß des SWS wieder ein, so dass er parallel zum SWS steht.
6.2.1.3 Versorgungseinheit herausziehen
Für Servicearbeiten an Komponenten, die von vorn und seitlich zugänglich sein müssen, ist es zu-
sätzlich notwendig, die Versorgungseinheit herauszuziehen.
VORSICHT
Elektrische und pneumatische Leitungen beachten
► Achten Sie beim Herausziehen und beim Einschieben der Versorgungseinheit unbe-
dingt darauf, dass die elektrische und pneumatische Leitungen nirgendwo hängenblei-
ben und oder gar abgerissen werden.
► Öffnen Sie den Magazinlift (siehe 6.2.1.1 "Magazinlift aufschwenken" [}111]).
► Entfernen Sie die beiden Schrauben an der Versorgungseinheit.
► Ziehen Sie die Versorgungseinheit nach vorne heraus.
► Achten Sie auf die Kabel auf der Rückseite der Versorgungseinheit.
► Führen Sie die erforderlichen Servicearbeiten aus und schieben Sie die Versorgungseinheit
wieder ein.
6 Versorgungseinheit
6.2 Ersatzteile tauschen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 113
6.2.1.4 Versorgungseinheit einschieben
VORSICHT
Elektrische und pneumatische Leitungen beachten
► Achten Sie beim Herausziehen und beim Einschieben der Versorgungseinheit unbe-
dingt darauf, dass die elektrische und pneumatische Leitungen nirgendwo hängenblei-
ben und oder gar abgerissen werden.
► Schieben Sie die Versorgungseinheit ins SWS.
► Fixieren Sie die Versorgungseinheit mit den beiden zuvor entfernten Schrauben.
► Schließen Sie den Magazinlift (siehe 6.2.1.2 "Magazinlift schließen" [}112]).
6.2.2 BoxPC tauschen

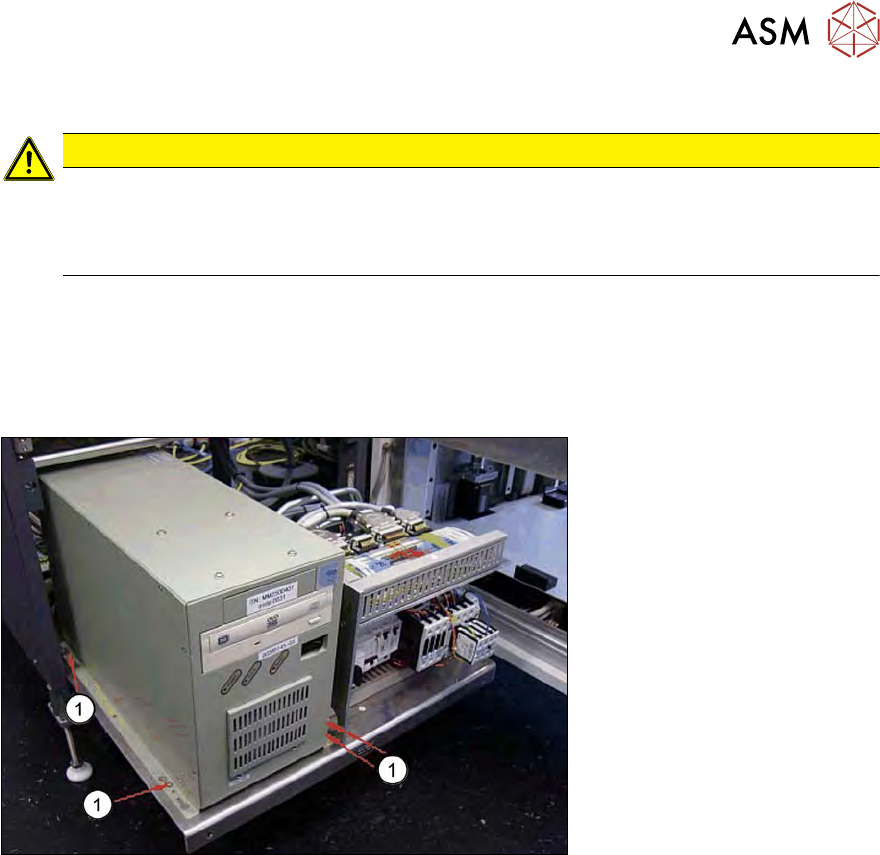

Abb.121: BoxPC tauschen
► Entfernen Sie alle Kabel an der Rückseite des BoxPC.
► Lockern Sie die vier Befestigungsschrauben (1).
► Ziehen Sie den BoxPC ca. 15 mm in den Langlöchern nach vorne.
► Heben Sie den BoxPC leicht an und heben Sie diesen aus der Versorgungseinheit heraus.
