6 Versorgungseinheit
6.3 Einstellungen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 117
6.3 Einstellungen
6.3.1 Druckluftwächter einstellen
Abb.127: Druckluftwächter einstellen
Nach dem Austausch muss die Einstellung des Druckluftwächters überprüft werden.
► Machen Sie das Ventil drucklos, indem Sie einmal auf den Wächter drücken.
► Versorgen Sie das Ventil mit einem Druck von 5 bar, indem Sie ein weiteres Mal drücken.
► Drehen Sie das Manometer auf 2,5 bar herunter (Mittelwert) und kontrollieren Sie, ob die LED
ausgeht.
► Kontrollieren Sie, ob der Wert richtig gespeichert ist.
6.3.2 Anschlussspannungen am Netztransformator herstellen
Abb.128: Anschlussspannung am Netztransformator
Hier erfolgt die Einspeisung für verschiedene Netzspannungen an den jeweiligen Klemmen des
Netztransformators. Sehen Sie dazu auch die Stromlaufpläne ([00195960-04]-DC-SWS-EN.pdf Pa-
ge „SWS Line-Power Power-Input SWS-Nr.1-4) der Maschine.
► Bauen Sie das SWS aus der Maschine aus (siehe 4.1 "SWS ausbauen" [}59]).
6 Versorgungseinheit
6.3 Einstellungen
118 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

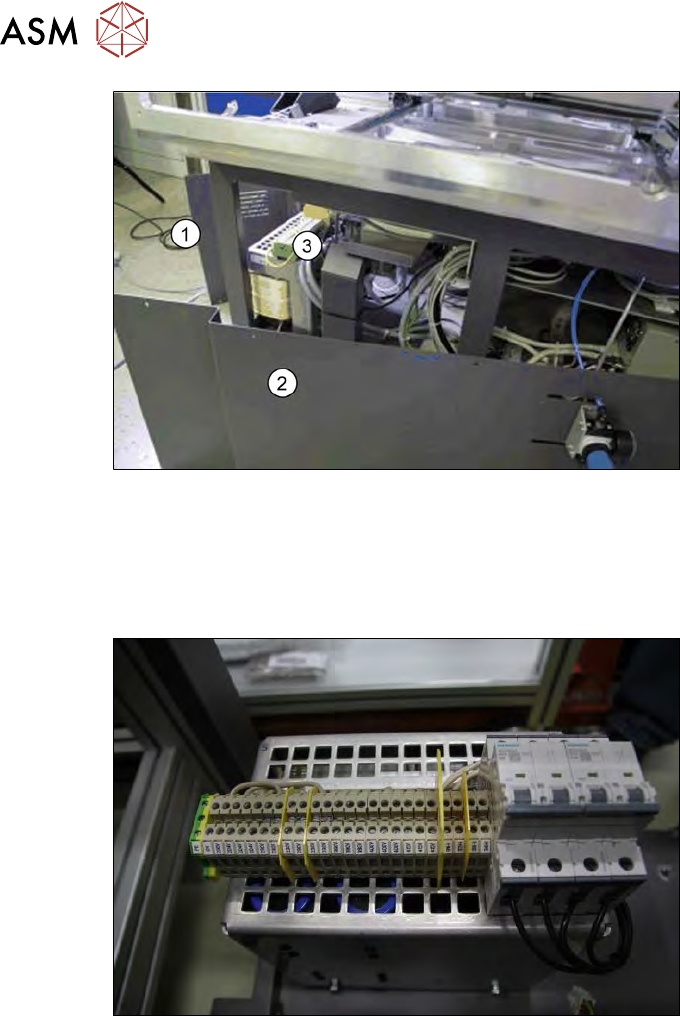

Abb.129:
1. Abdeckung Front
2. Abdeckung Seite (Luftanschlüsse vom Manometer abziehen → Zuordnung beachten)
3. Klemmenleiste Eingangsspannung Trafo
► Entfernen Sie die seitliche und die Front-Abdeckung.
Abb.130: Frontansicht Klemmenleiste Eingangsspannung Trafo
► Verdrahten Sie die Zuleitungen an der Klemmenleiste Eingangsspannung Trafo gemäß der
Eingangsspannung (Richtige Fasenzuordnung L1-L2-L3 beachten → siehe Stromlaufplan).
6 Versorgungseinheit
6.3 Einstellungen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 119

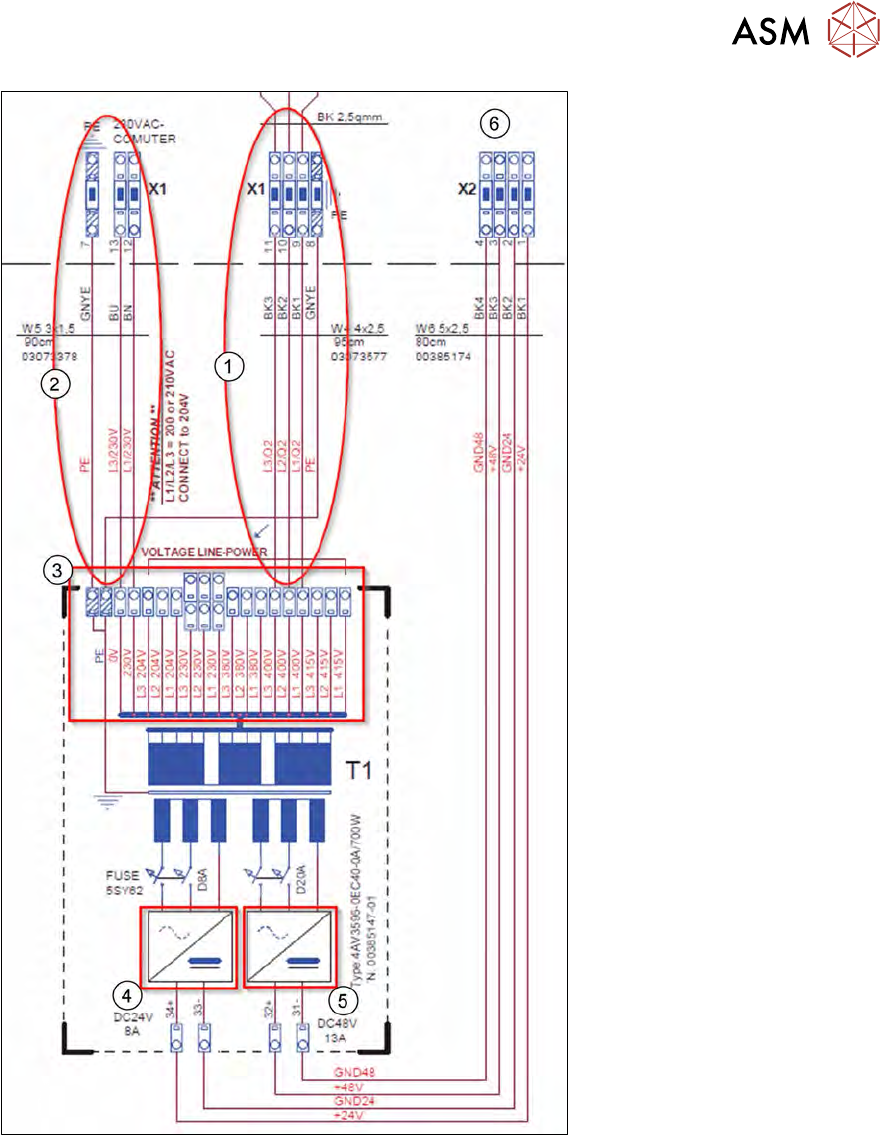

Abb.131: Anschluss Input Trafo
1. Power Input vom Klemmenfeld X1
2. Output PC
3. Klemmenleiste Eingangsspannungen Trafo
4. Sicherung 24V
5. Sicherung 48V
6. Ausgangsspannung zum Klemmenfeld X2
► Schließen Sie die Pneumatikschläuche an das Manometer an (Zuordnung beachten).
► Montieren Sie die seitliche und die Front-Abdeckung.
► Bauen Sie das SWS in die Maschine ein.
