7 Die-Ejector
7.3 Ersatzteile tauschen
138 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.162:
► Klemmen Sie alle Kabel an (kleiner Schraubendreher).
► Stecken Sie das Encodersignal an (ENC).

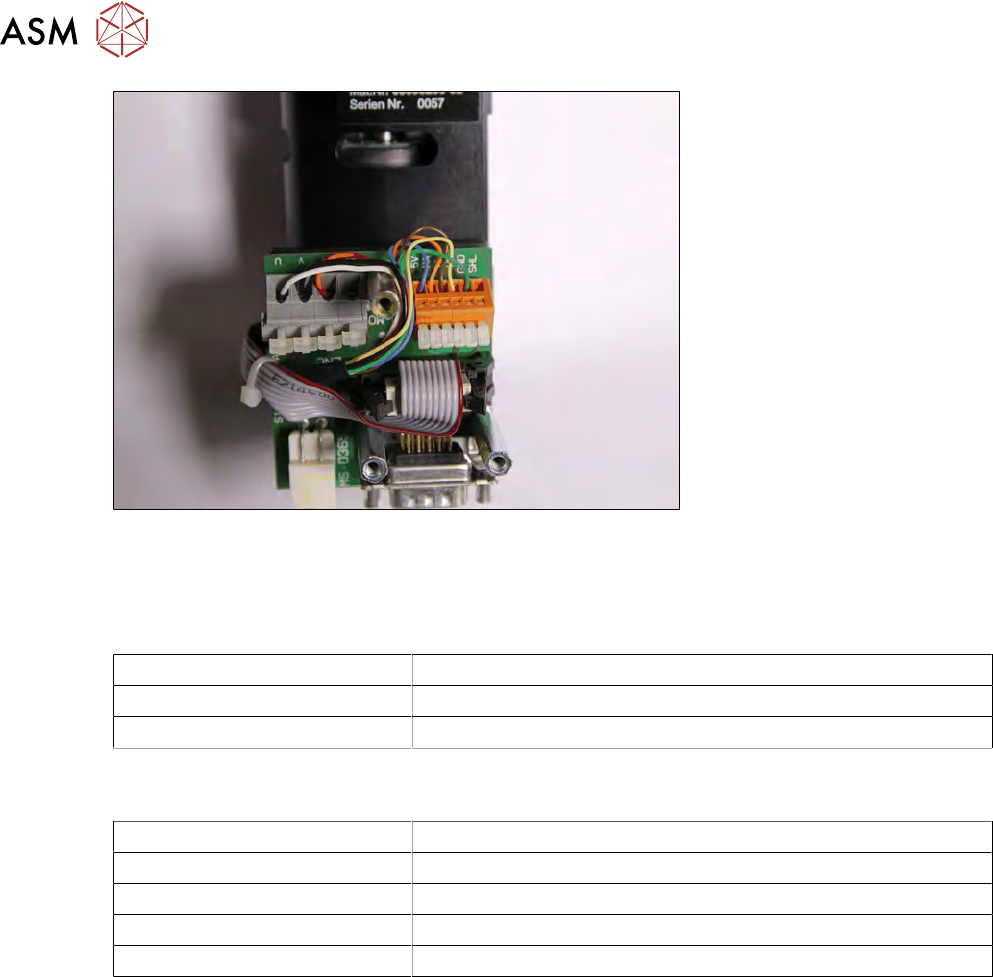

Verdrahtungsübersicht Anschluss Motor
Kabel Weiss (WH) U
Kabel Schwarz (BK) V
Kabel Rot (RD) W
Verdrahtungsübersicht Anschluss Hall-Sensor (Detektion der Drehlage für Laufrich-
tung)
Kabel Blau (BU) +5V
Kabel Orange (OR) HA
Kabel Braun (BN) HB
Kabel Gelb (YE) HC
Kabel Grün (GN) GND
7 Die-Ejector
7.3 Ersatzteile tauschen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 139

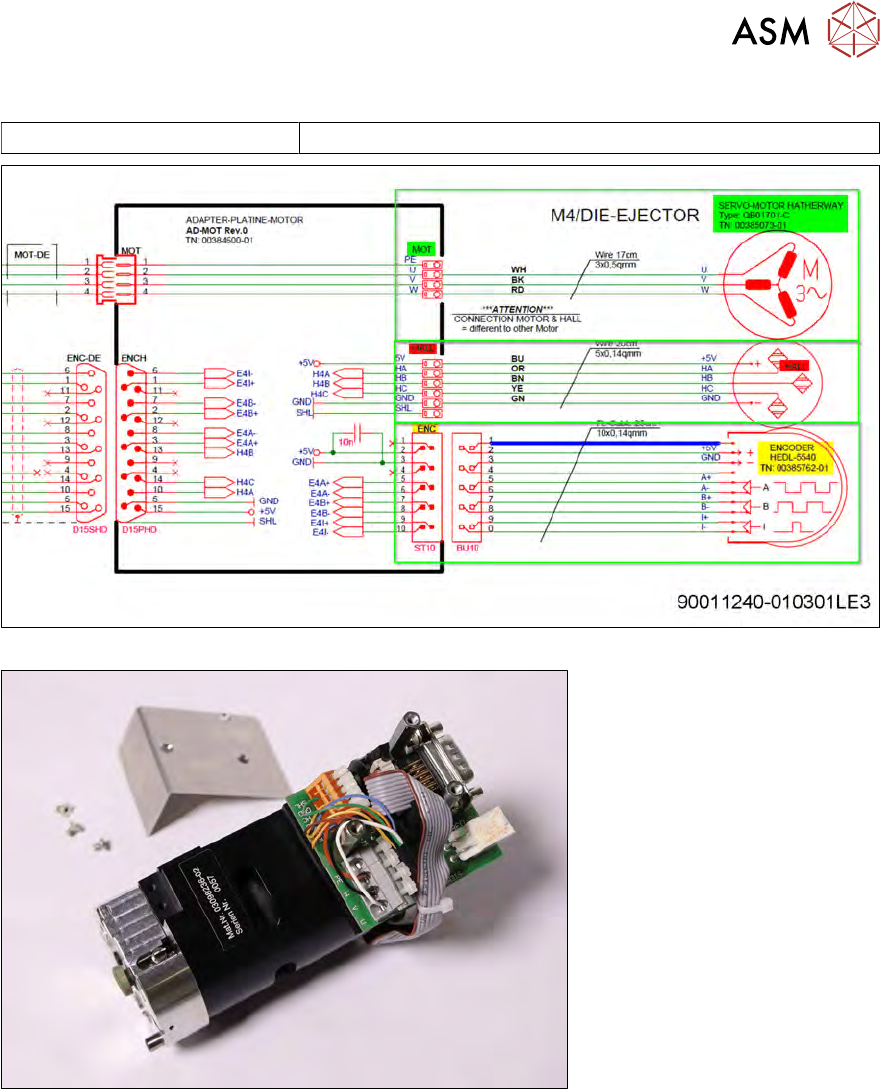

Verdrahtungsübersicht Encodersignal
Graue Flachbandleitung BU10-ST10 ENCO
Abb.163:
Abb.164:
► Montieren Sie die Platinenabdeckung.
7 Die-Ejector
7.3 Ersatzteile tauschen
140 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.165:

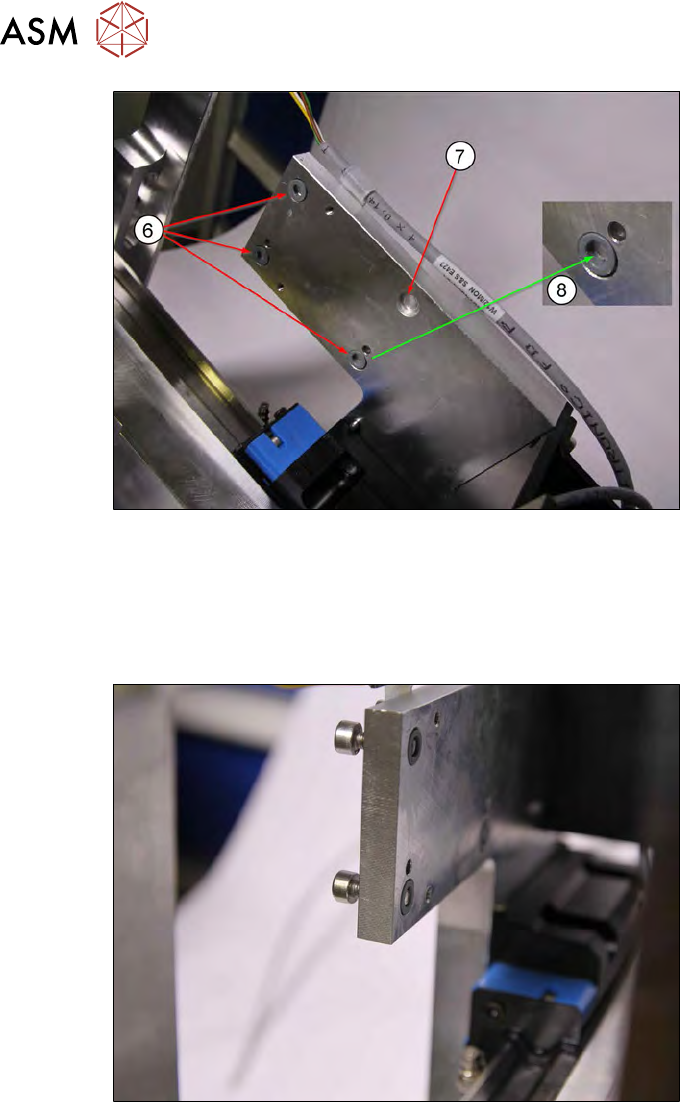

► Alle Verliersicherungen [03075495-xx](6) müssen in den Flachbohrungen sein.
Um die Verliersicherungen zu Fixieren können Sie z.B. ein wenig Vaseline oder ein ähnliches
Fett in die Flachbohrungen(7) geben.
► Der Gewindegang der Verliersicherungen muss in der Innenseite (zur Flachbohrung hin) lie-
gen(8). Nur so ist gewährleistet, dass die Schrauben ca. 2mm Haltesicherung haben.
Abb.166:
Eventuell sind die Schrauben nach der Demontage in der Verliersicherung verblieben.
► Schrauben Sie alle Schrauben bündig zur Montagefläche ein (siehe Bild).
