6 Versorgungseinheit
6.2 Ersatzteile tauschen
114 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
6.2.3 Vakuumpumpe tauschen
Abb.122: Vakuumpumpe - Anschlüsse unten
► Achten Sie beim Ein- und Ausbau auf die Anschlüsse(1) auf der unteren Seite der Vakuum-
pumpe. Die Anschlüsse können leicht brechen und dürfen nicht beschädigt werden.

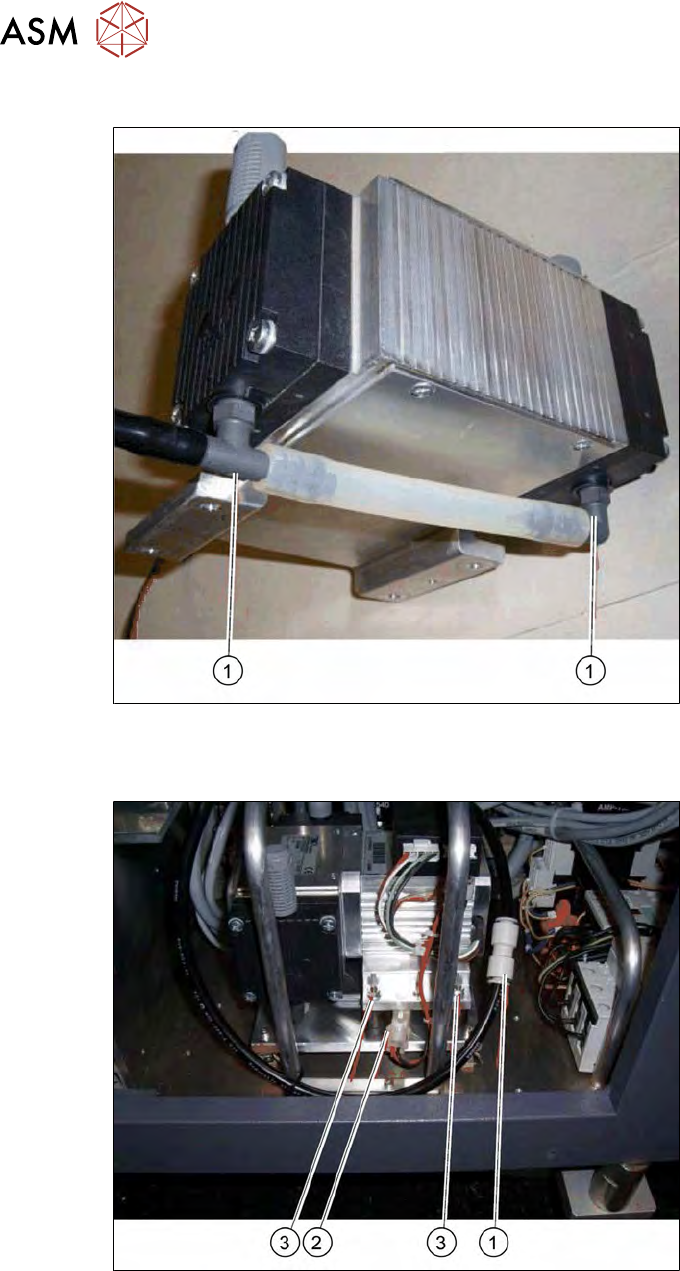

Abb.123: Vakuumpumpe tauschen
► Klemmen Sie den Vakuumschlauch an der Schlauchkupplung (1) ab.
► Klemmen Sie die Stromversorgung am Stecker (2) ab.
► Entfernen Sie die vier Befestigungsschrauben (3).
► Tauschen Sie die Vakuumpumpe aus.
6 Versorgungseinheit
6.2 Ersatzteile tauschen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 115
6.2.4 Galil-Motor-Karte AMP-19540 oder AMP-19520 tauschen
VORSICHT
EGB-Richtlinien beachten
► Beachten Sie die EGB-Richtlinien in Abschnitt 1.3.4.3 "Handhabung von EGB-Bau-
gruppen" [}17]) und in der Betriebsanleitung der Ihrer Maschine.

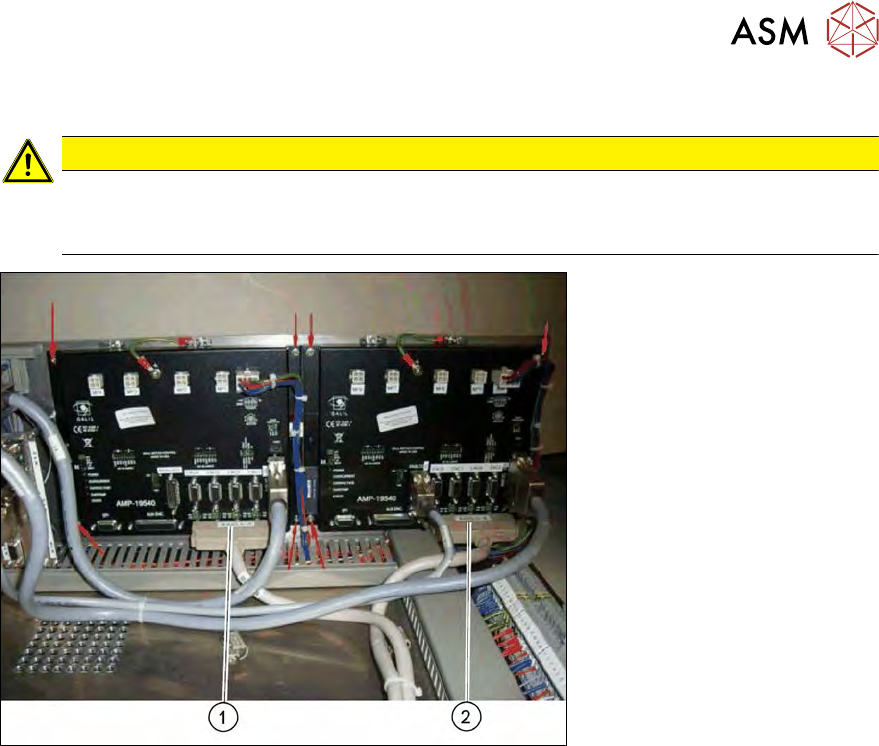

Abb.124: Galil-Motor-Karte AMP-19540 oder AMP-19520 tauschen
► Ziehen Sie die Anschlusskabel (1) und (2) ab.
► Entfernen Sie jeweils die vier Befestigungsschrauben.
► Tauschen Sie die jeweilige Galil-Motor-Karte aus.
Konfiguration Galil-Motor-Karte
●
Verstärkermodul 4 Achsen => Typ AMP-19540
●
Verstärkermodul 2 Achsen => Typ AMP-19520
Steckerbezeichnungen
●
(1) Stecker Axis 1-4 => Typ AMP-19540 (linke Karte)
●
(2) Stecker Axis 5-8 => Typ AMP-19540 (rechte Karte)
●
Stecker Axis 6-6 => Typ AMP-19520 (nur rechte Karte).
Falls die Option Die-Attach vorhanden ist, dann ist die rechte Karte eine AMP 19520. Ansonsten
sind immer zwei Karten des Typs AMP 19540 vorhanden.
6 Versorgungseinheit
6.2 Ersatzteile tauschen
116 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
6.2.5 Netztransformator tauschen

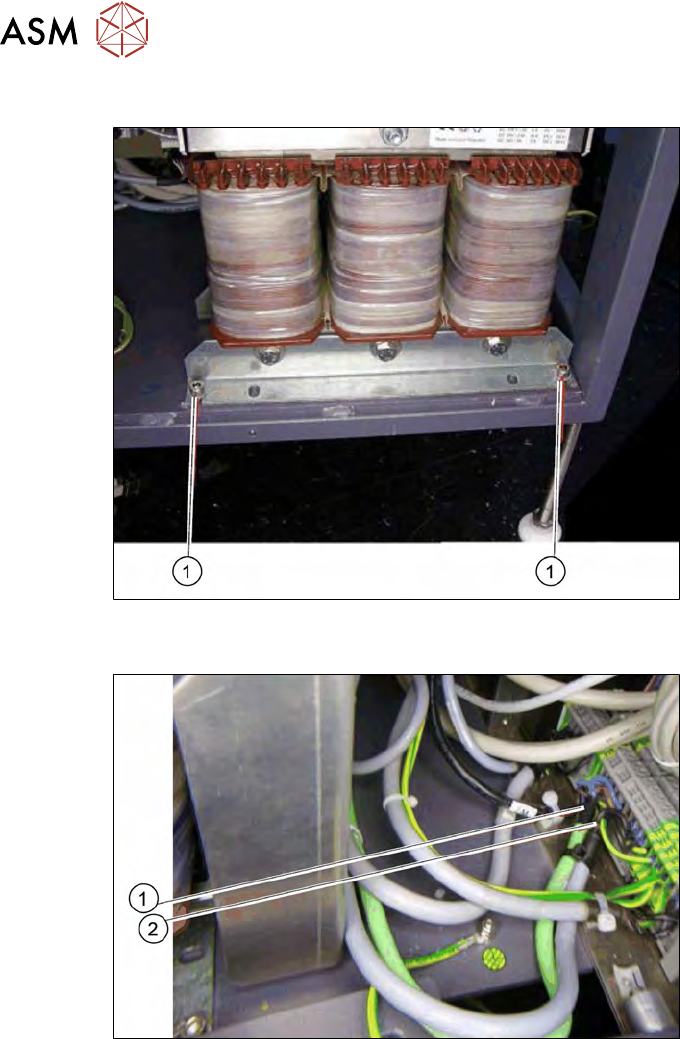

Abb.125: Netztransformator tauschen
► Entfernen Sie die vier Befestigungsschrauben(1).
Abb.126: Netztransformator - Eingangsspannung (Primärseite) abklemmen
► Klemmen Sie die Kabel (1) und (2) für die Eingangsspannung an der Primärseite ab. Sehen
Sie dazu auch die mitgelieferten Stromlaufpläne.
