6 Versorgungseinheit 6.1 Übersicht der Ersatzteile Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 109 Abb.116: Sicherungen am Netztransformator Abb.117: Sicherungen auf der Platine mit Bestückung DMC-INT2 Rev.0
6 Versorgungseinheit
6.1 Übersicht der Ersatzteile
108 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.114: Elektroeinschub vorne - Detailansicht
Abb.115: Versorgungseinheit von hinten
6 Versorgungseinheit
6.1 Übersicht der Ersatzteile
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 109
Abb.116: Sicherungen am Netztransformator
Abb.117: Sicherungen auf der Platine mit Bestückung DMC-INT2 Rev.0
6 Versorgungseinheit
6.1 Übersicht der Ersatzteile
110 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

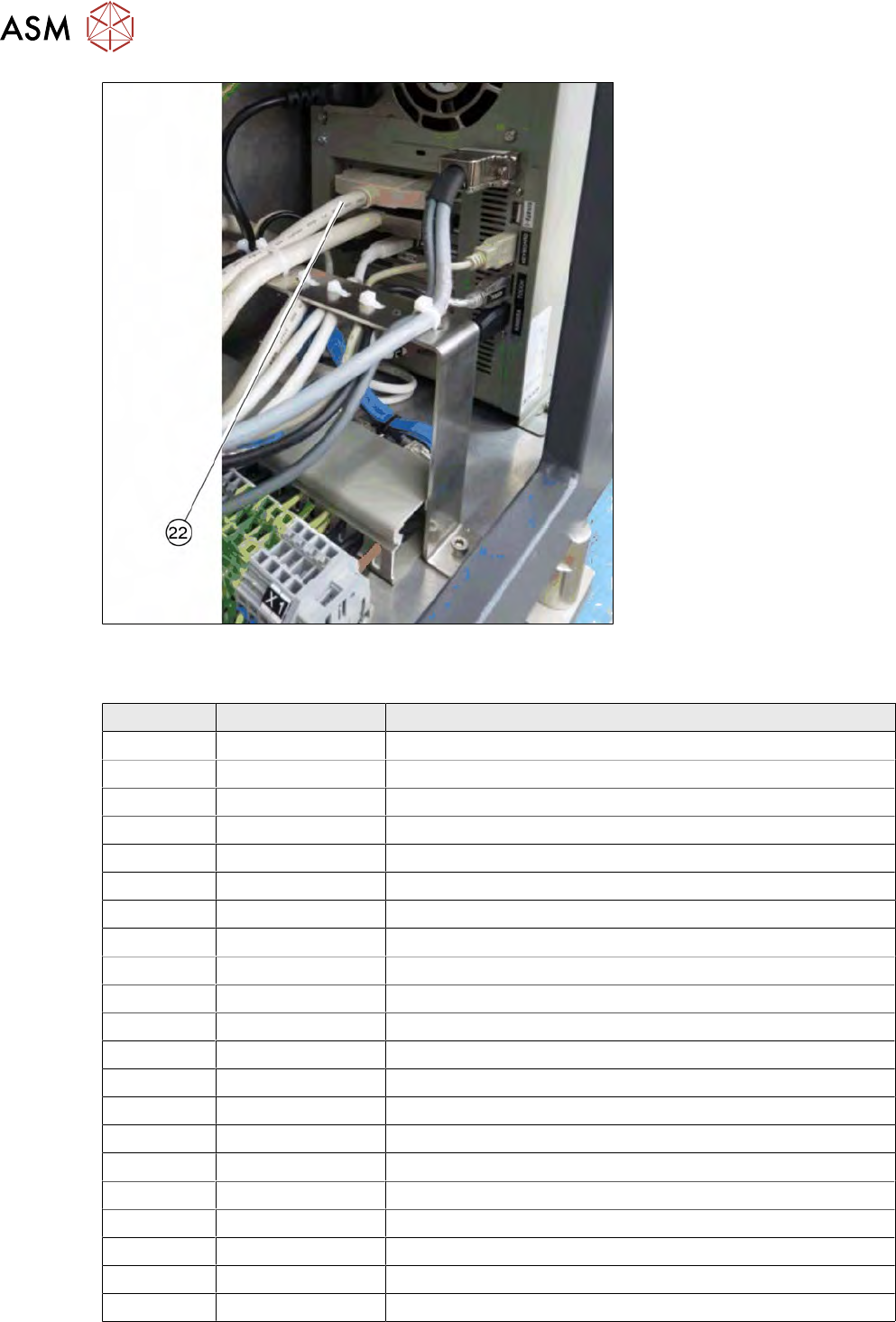

Abb.118: PC Kabelanschluss mit PCAN-USB
Ersatzteile an der Versorgungseinheit
Pos. Art.-Nr. Bezeichnung
1 00385151-xx Elektroeinschub
2 00385144-xx Platine mit Bestückung DMC-INT2 Rev.0
3 00385552-xx Magnetventil CPE14-M1BH-3GL-QS-6
4 00385556-xx Druckschalter SDE5-D10-O1-Q4-P-M8
5 00385172-xx Netzfilter 440/250V/8A B84143-A8-R000
6 00385147-xx 3-Phasen Gleichrichtgerät 48V13A 24V8A
7 00385145-02 BoxPC mit CPU MAYFLOWER-M8 in der Versorgungseinheit
8 00387487-xx Motor / Trafoschutzschalter 3,5-5A
9 03072892-xx F1 230 VAC - Komplett
10 00385233-xx F2 24 V - Monitor
11 03070740-xx F3 24 V - Control
12 03128364-xx F4 48 V - Driver
13 00385606-xx Optokoppler EMG-10-OE-60DC/48DC/100
14 00385983-xx Optokoppler DEK-0V-24VDC/24DC/10
15 00385570-xx Membran-Vakuumpumpe und Kompressor
16 00385155-xx Verstärkermodule 4-Achsen AMP-19540-V01
17 Netztransformator
18 Sicherung am Trafo - D 20A / 48V
19 Sicherung am Trafo - D 8A / 24V
20 03078643-xx Sicherung 1 AT
21 03078645-xx Sicherung 3 AT
