12 Wafer-Stretcher
12.8 Einstellung Durchhang-Sensor IN19
336 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

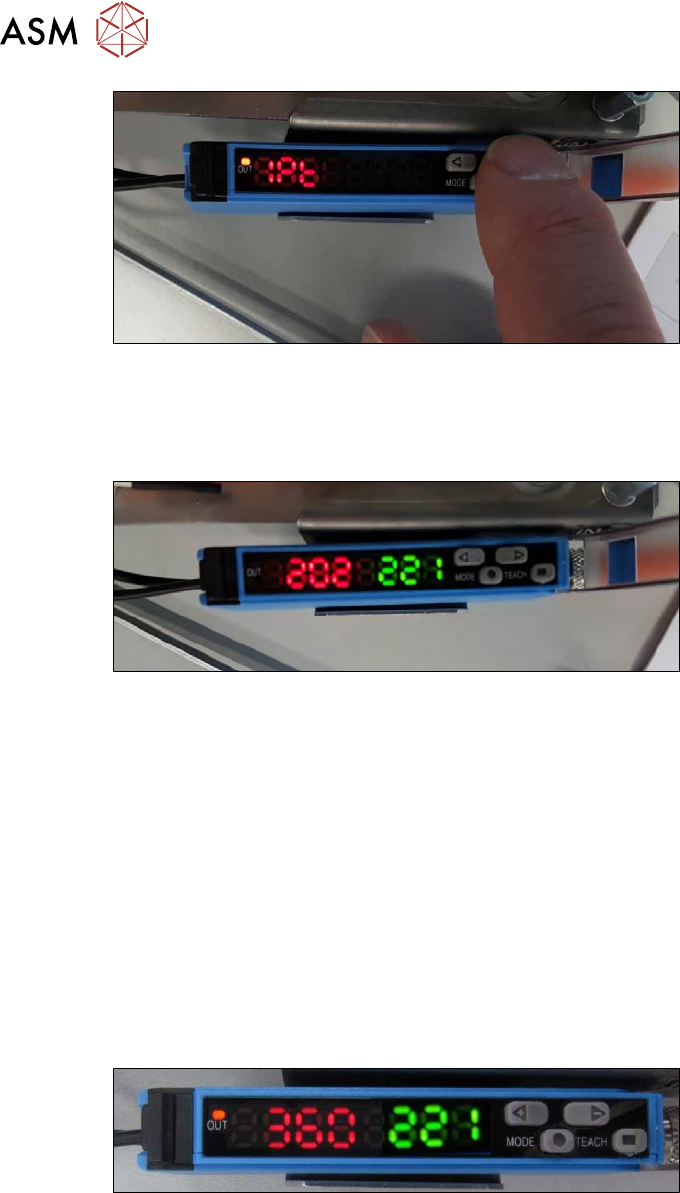

Abb.470:
► Wählen Sie nun die Pfeiltaste, bis im Display 1Pt erscheint.
ð Nun ist die "1-Point-Teach-In"-Kalibrierung aktiviert.
► Drücken Sie nun die Teach-In-Taste erneut.
Abb.471:
●
Die Schaltschwellen-Anzeige (grün) blinkt.
●
Der Schaltschwellen-Wert (grün) wird auf den Lichtintensitätswert von 202 (rot) kalibriert.
●
Nach erfolgreicher Kalibrierung wechselt die Anzeige wieder zu festen Werten.
●
Für die Lichtintensität am Empfänger wird weiterhin 202 (rot) angezeigt.
●
Für die kalibrierte Schaltschwelle wird ein Wert von 221 (grün) angezeigt.
●
Die Schaltschwelle wird intern errechnet aus dem empfangenen Licht am Empfänger R plus
10% → Lichtintensität 202 + 10% (ca. 20) → 221 (grün).
●
Intern werden die Werte genauer berechnet, deswegen ergeben sich andere Werte.
12.8.3.1 Überprüfen der Funktion "Schaltschwelle"
► Heben Sie das Expansionsblech leicht an.
ð Der Wert für die Lichtintensität am Empfänger R steigt an.
Abb.472:
●
Sobald der Wert für die Lichtintensität den Wert für die Schaltschwelle übersteigt, sollte die
die Meldung OUT orange leuchten und die Auswerteeinheit ein Signal an die GUI schicken.
12 Wafer-Stretcher
12.8 Einstellung Durchhang-Sensor IN19
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 337

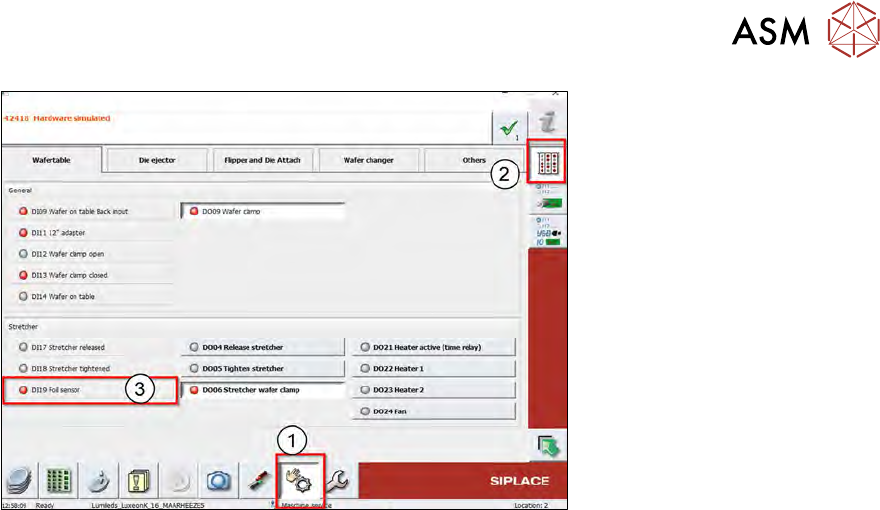

Abb.473:
●
Diese Meldung kann man in den I/O-Funktionen der SWS-GUI überprüfen.
12.8.4 Abschließende Arbeiten
► Montieren Sie wieder alle Expansions- und Abdeckbleche auf den Wafer-Stretcher.
► Überprüfen Sie die Funktion der Expansionsbleche und des Expansionsringes mithilfe der
SWS-GUI-Funktionen.
► Fahren Sie die SWS-Software herunter.
► Schalten Sie das SWS aus.
► Trennen Sie das SWS von der Stromversorgung.
► Bauen Sie den SWS in die CA-Maschine und verbinden Sie das SWS mit der Strom- und
Luftversorgung.
ð Das SWS und die CA-Maschine sind wieder einsatzbereit.
