7 Die-Ejector 7.5 Mechanische Justage der Die-Ejector-Einheit in Z-Richtung (Fokus) Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 159 7.5.1.2 Nadeln einstellen mit Kalibriernormal [03098221-xx] (für Die Ejector, ma…
7 Die-Ejector
7.5 Mechanische Justage der Die-Ejector-Einheit in Z-Richtung (Fokus)
158 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

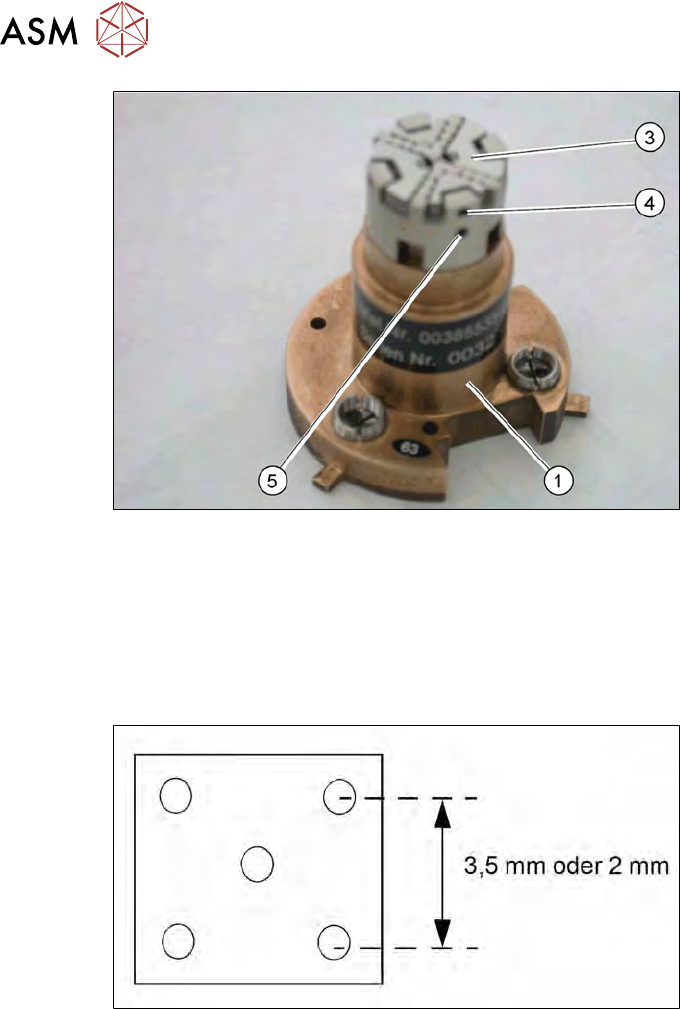

Abb.199: Nadel-Einheit für Die Ejector mit Bajonettverschluss (falls noch verwendet)
► Drehen Sie die Nadel-Einheit (1) an der Arretierung heraus.
► Ziehen Sie die schwarze Abdeckkappe (2) ab. Die Nadeln (3) befinden sich unter der Abdeck-
kappe.
ð Die Nadeln werden in vier Sektoren geklemmt. Eine Nadel befindet sich in der Mitte.
► Die Madenschrauben (4) an den vier Segmenten klemmen die Nadeln in der Nadel-Einheit.
Die mittlere Nadel wird mit der unteren Madenschraube (5) geklemmt.
Abb.200: Schematische Darstellung der Nadelposition (Beispiel)
●
Ausstechsystem 5 Nadeln mit 3,5 mm Abstand [00385535-xx]
●
Ausstechsystem 5 Nadeln mit 2 mm Abstand [00386908-xx]
► Bei dem 2x2mm-Nadelkit muss die mittlere Nadelbefestigung mit Gewindestift 2x2mm mit
einem Drehmoment von 10Ncm befestigt werden.
► Montieren Sie je nach Applikation die entsprechenden Nadeln in die Öffnungen der vier Seg-
mente.
7 Die-Ejector
7.5 Mechanische Justage der Die-Ejector-Einheit in Z-Richtung (Fokus)
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 159
7.5.1.2 Nadeln einstellen mit Kalibriernormal [03098221-xx] (für Die Ejector, magnetisch)
Hilfsmittel
●
Nadeln (Verschleißteil)
●
Kalibriernormal für Die-Ejector, magnetisch [03098221-xx]
Mit Hilfe des Kalibriernormals für Die-Ejector werden alle Nadeln in eine definierte Höhe und
gemeinsame Ebene eingestellt.
Abb.201: Kalibriernormal für Die-Ejector, magnetisch [03098221-xx]
Vorgehensweise
► Entfernen Sie die schwarze Abdeckkappe von der Nadel-Einheit.
► Stecken Sie alle Nadeln vorsichtig in die Segmente und richten die Nadeln ungefähr in einer
Flucht aus.
► Ziehen Sie die Madenschrauben locker an. Die Nadeln müssen sich noch verschieben lassen.
Abb.202: Kalibriernormal für Die-Ejector, magnetisch
► Legen Sie die Nadel-Einheit in das Kalibriernormal für Die-Ejector (1) ein.
► Legen Sie das Ausstoß-Teil in die Vorrichtung ein. Der mittlere Bolzen der Vorrichtung muss
am Ausstoß-Stößel anliegen und der Bronze-Teil muss leicht federnd an der Radiusnase an-
liegen.
► Drehen Sie das Ausstoß-Teil (Bronze) in die gewünschte Lage.
► Drücken Sie das Bronze-Teil leicht nach unten in die Prismen der Vorrichtung.
► Schieben Sie die Ausstoß-Nadeln in die gewünschten Bohrungen ein (die Gewindestifte müs-
sen gelöst sein).
► Bewegen Sie den zurückfedernden Einstellschlitten in Richtung der Anschlagbolzen und hal-
ten Sie diesen fest.
► Schieben Sie die Ausstoß-Nadeln mit einer Pinzette in Richtung der Einstellungsfläche und
ziehen Sie die Ausstoß-Nadeln mit den Gewindestiften fest (Drehmoment 0,1Nm).
7 Die-Ejector
7.5 Mechanische Justage der Die-Ejector-Einheit in Z-Richtung (Fokus)
160 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
7.5.1.3 Nadeln einstellen mit Kalibriernormal [03080191-xx]
Hilfsmittel
●
Nadeln als Verschleißteil
●
Kalibriernormal für Die-Ejector mit Bajonettverschluss [03080191-xx]
Mit Hilfe des Kalibriernormals für Die-Ejector werden alle Nadeln in eine definierte Höhe und
gemeinsame Ebene eingestellt.
Abb.203: Kalibriernormal für Die-Ejector mit Bajonettverschluss [03080191-xx]
Vorgehensweise
► Entfernen Sie die schwarze Abdeckkappe von der Nadel-Einheit.
► Stecken Sie alle Nadeln vorsichtig in die Segmente und richten die Nadeln ungefähr in einer
Flucht aus.
► Ziehen Sie die Madenschrauben locker an. Die Nadeln müssen sich noch verschieben lassen.
Abb.204: Kalibriernormal für Die-Ejector
► Legen Sie die Nadel-Einheit in das Kalibriernormal für Die-Ejector(1) ein.
► Legen Sie das Ausstoß-Teil in die Vorrichtung ein. Der mittlere Bolzen der Vorrichtung muss
am Ausstoß-Stößel anliegen und das Bronze-Teil muss leicht federnd an der Radiusnase an-
liegen.
► Drehen Sie das Ausstoß-Teil (Bronze) in die gewünschte Lage.
► Drücken Sie das Bronze-Teil leicht nach unten in die Prismen der Vorrichtung.
► Schieben Sie die Ausstoß-Nadeln in die gewünschten Bohrungen ein (die Gewindestifte müs-
sen gelöst sein).
► Bewegen Sie den zurückfedernden Einstellschlitten in Richtung der Anschlagbolzen und hal-
ten Sie diesen fest.
► Schieben Sie die Ausstoß-Nadeln mit einer Pinzette in Richtung der Einstellungsfläche und
ziehen Sie die Ausstoß-Nadeln mit den Gewindestiften fest (Drehmoment 10Ncm).
