4 Einbau und Ausbau des SWS in eine SIPLACE CA-Maschine 4.3 Magazinlift aufschwenken Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 65 4.3 Magazinlift aufschwenken Für Servicearbeiten an Komponenten, die von oben he…
4 Einbau und Ausbau des SWS in eine SIPLACE CA-Maschine
4.2 SWS einbauen
64 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
HINWEIS
Reihenfolge beachten
Beachten Sie beim endgültigen Einbau unbedingt nachfolgende Reihenfolge der Ver-
schraubung.
► Befestigen Sie die hintere Klemmpratze (6) locker mit einer M8-Schraube.
► Setzen Sie die restlichen Schrauben ein und ziehen Sie diese locker an.
HINWEIS
Korrekte Lage des SWS
Die korrekte Lage des SWS ist durch die Passschraube und die Auflageleisten am
Bestückautomaten gegeben.
► Schrauben Sie die M6-Schrauben (4 und 5) nacheinander mit einem Drehmoment von
10Nm fest.
► Schrauben Sie die M8-Schrauben (1, 2 und 6) nacheinander mit einem Drehmoment von
18Nm fest.
► Schrauben Sie die Passschraube (3) mit einem Drehmoment von 13‑14Nm fest.
► Schrauben Sie den Winkel zur Fixierung des Wafertisches mit den M6-Schrauben (7) und (8)
fest.
► Schrauben Sie den Winkel zur Fixierung des Wafertisches mit zwei M6-Schrauben am Wafer-
tisch fest.
► Entfernen Sie den Gabelstapler/Hubwagen.
► Schließen Sie nach der endgültigen Justage das SWS an das Stromnetz an.
4 Einbau und Ausbau des SWS in eine SIPLACE CA-Maschine
4.3 Magazinlift aufschwenken
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 65
4.3 Magazinlift aufschwenken
Für Servicearbeiten an Komponenten, die von oben her nicht zugänglich sind, ist es notwendig,
den Innenraum des SWS von der Vorderseite her zugänglich zu machen.
VORSICHT
Kippgefahr des Magazinlifts
► Stellen Sie unbedingt sicher, dass der Stützfuß des SWS zur Seite ausgeklappt ist,
bevor Sie den Magazinlift aufschwenken. Andernfalls besteht die Gefahr, dass der
Magazinlift kippt.

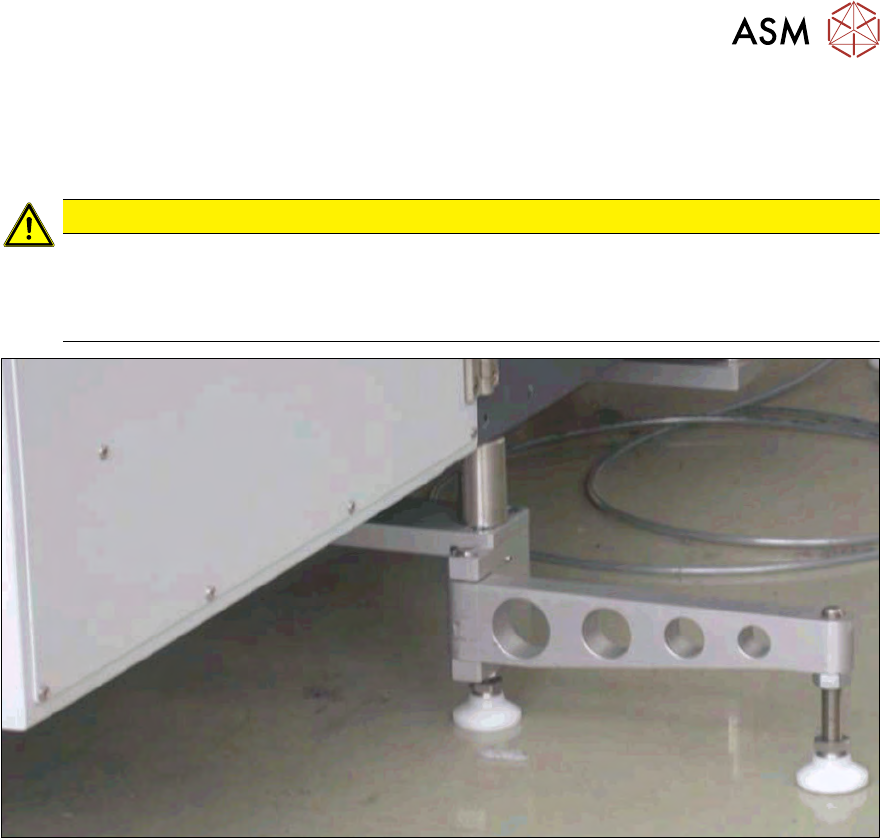

Abb.43: Ausgeklappter Stützfuß
► Klappen Sie den Stützfuß des SWS zur Seite aus.
