16 Software
16.2 Installation des Betriebssystems
446 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.663:
Nach erfolgreicher Installation (Dauer: max. 1 Minute) erscheint folgende Ansicht:
Abb.664:
► Drücken Sie 4x die ESC Taste. Nachfolgende Ansicht erscheint.
Abb.665:
► Bestätigen Sie Verlassen des SetupTools mit YES.
► Starten Sie die GUI durch Auswählen von Restart Application.
16 Software
16.2 Installation des Betriebssystems
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 447

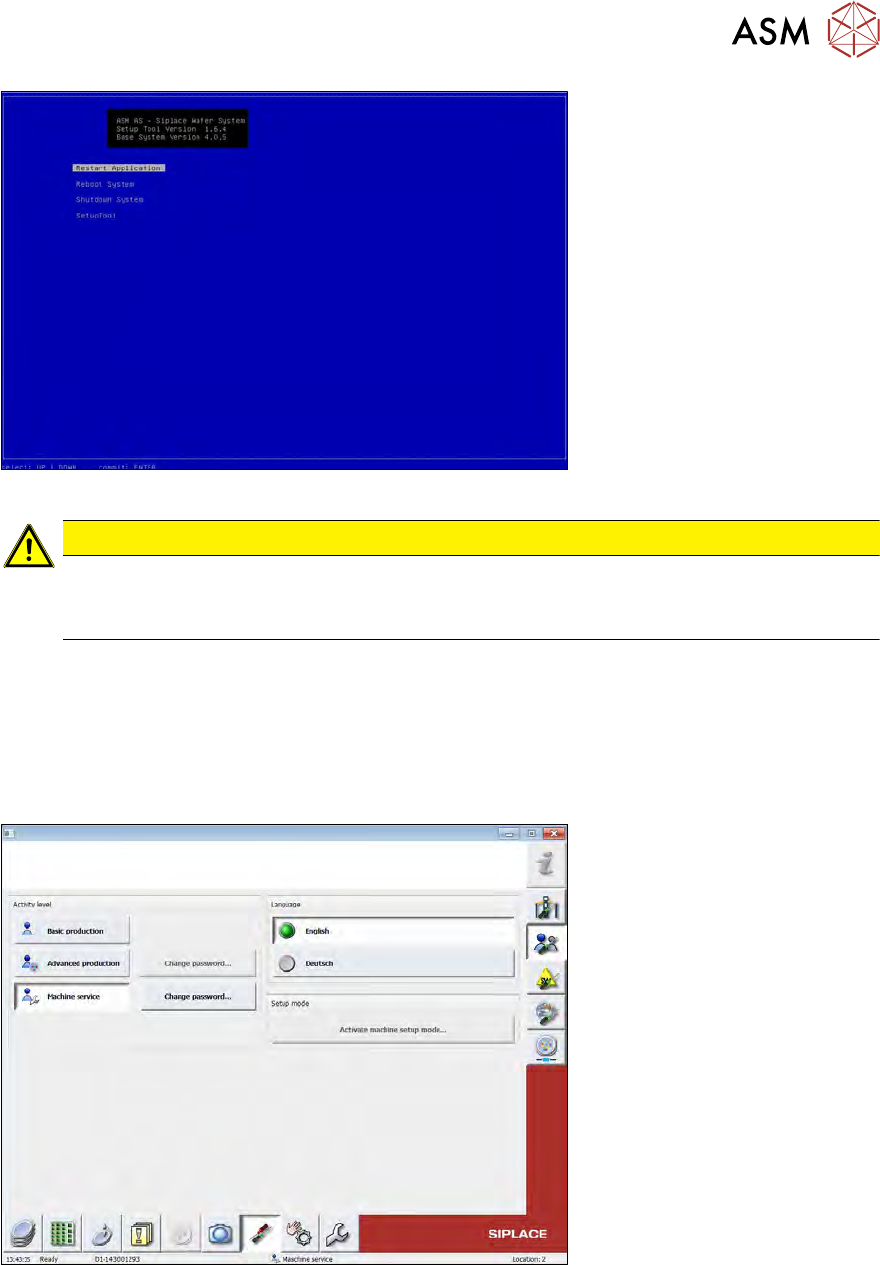

Abb.666:
VORSICHT
► Drücken Sie die Not-Aus-Taste am SWS oder an der Station, um ein Initialisieren des
SWS zu verhindern.
► Vor Initialisierung des SWS müssen zuerst die Kalibrierdaten eingespielt werden.
16.2.3 Wiederherstellen der Daten
16.2.3.1 Wiederherstellen der Halcon Lizenz
► Wechseln Sie auf die Seite “Settings -> User Settings” und wählen Sie Activity level
„Machine service“.
Passwort: service1

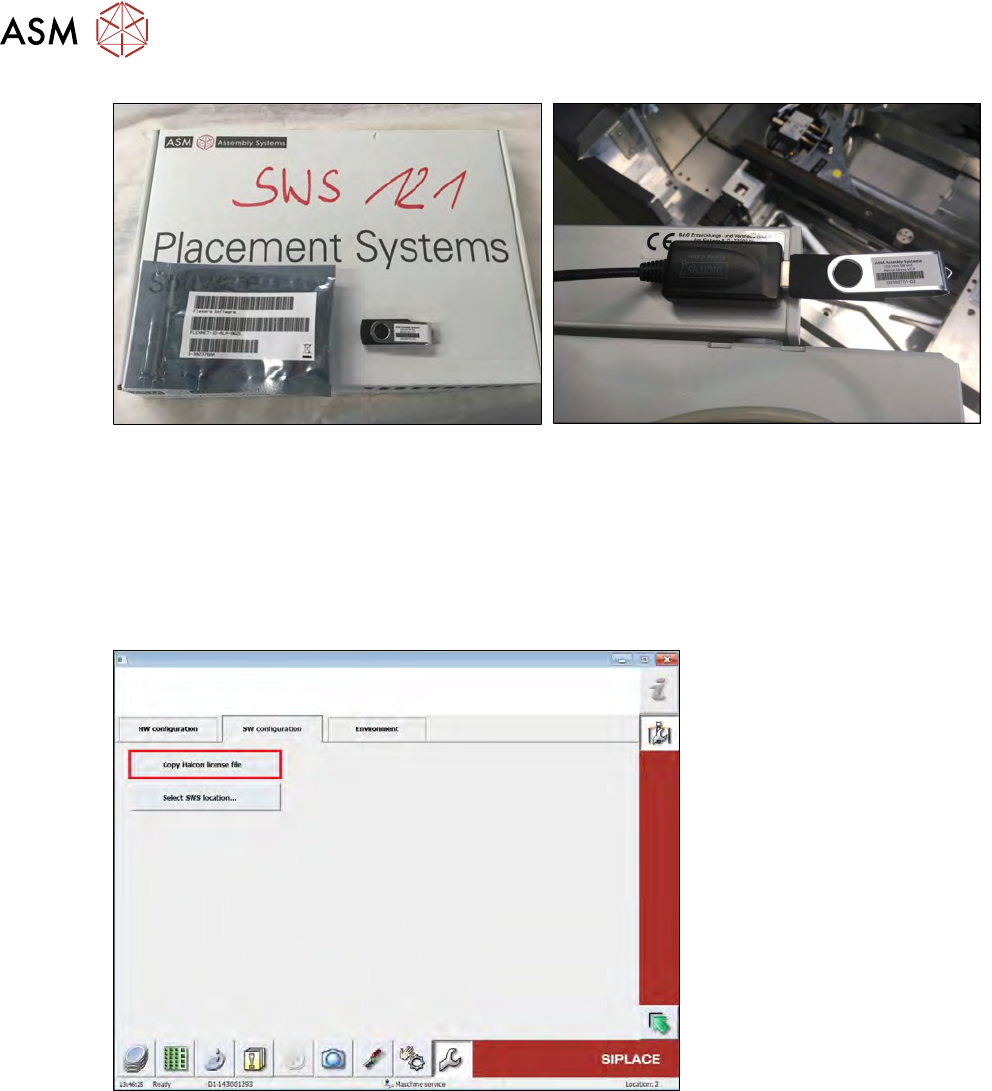

Abb.667:
► Stecken Sie, falls verfügbar, den USB Stick mit der Halcon Lizenz aus dem SWS Softwarepa-
ket an den USB Anschluss hinter der SWS Tastatur an (s.u.).
16 Software
16.2 Installation des Betriebssystems
448 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.668:
► Falls Sie das Halcon file auf einen beliebigen USB Stick gespeichert haben, da das SW Paket
nicht verfügbar war, stecken Sie den USB Stick an den USB Anschluss hinter der SWS Tasta-
tur an (s.o.).
Dabei spielt es keine Rolle, in welchem Verzeichnis auf dem USB Stick die Lizenz abgelegt
wurde.
► Wechseln Sie auf die Seite Service -> Machine configuration -> SW configuration und
drücken Sie die Taste „Copy Halcon license“.
Abb.669:
Nun wird die Lizenz in allen Verzeichnissen des angesteckten USB Sticks gesucht und automa-
tisch in das Lizenzverzeichnis auf dem BoxPC des SWS kopiert.
► Starten Sie das SWS neu, um die Halcon Lizenz zu aktivieren und das Vision System nutzen
zu können.
