5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
94 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
► Ziehen Sie die Befestigungsschraube locker an, so dass die Kupplungsplatte noch bewegt
werden kann.
► Schrauben Sie nun die zweite Befestigungsschraube der Kupplungsplatte von vorne leicht an.
Sichern Sie die Schraube mit Loctite 243.

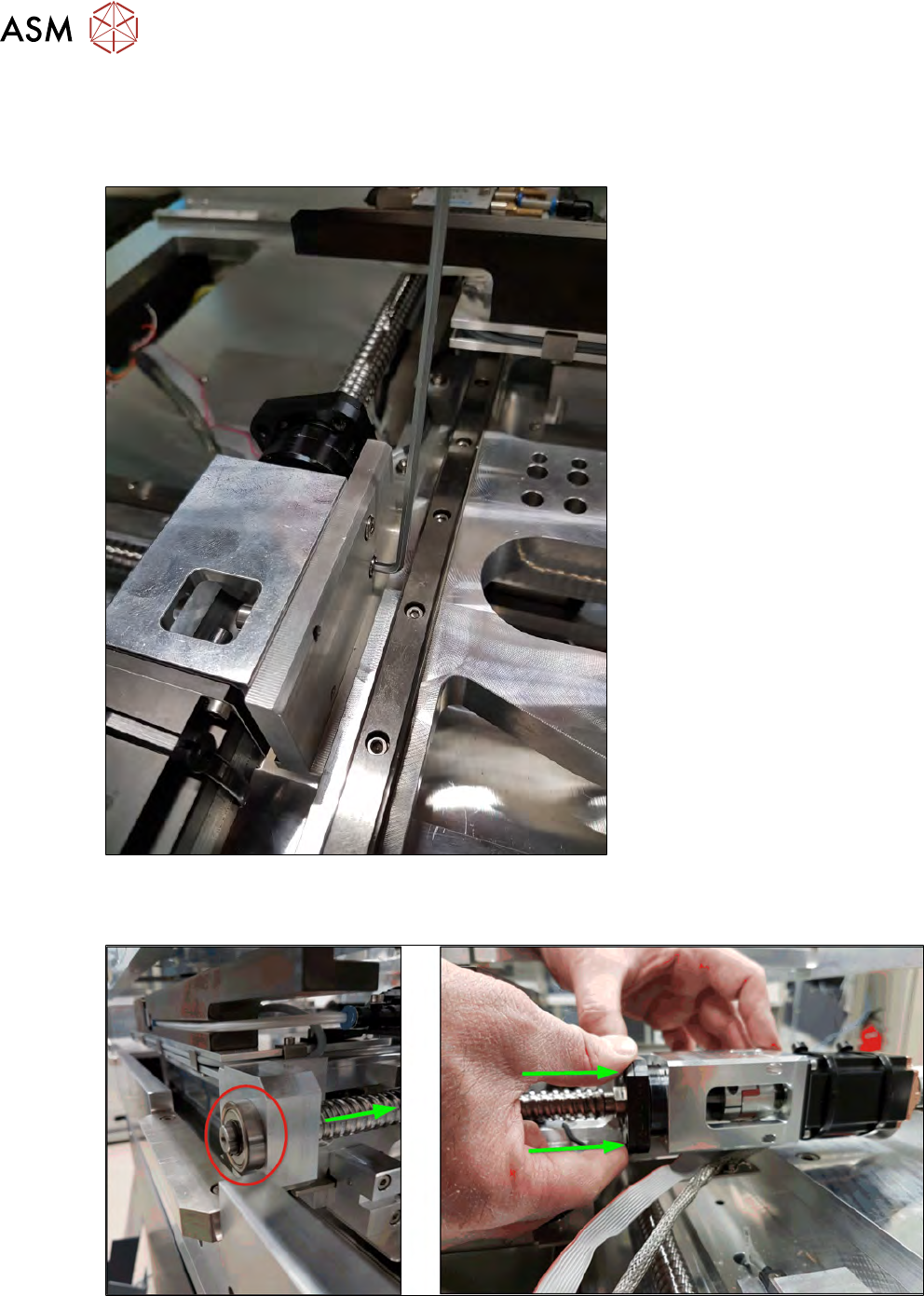

Abb.93:
► Ziehen Sie nun die beiden Befestigungsschrauben auf der Rückseite leicht an (mit gekürztem
modifizierten Inbus-Schlüssel). Sichern Sie die Schrauben mit Loctite 243.
Abb.94:
► Drücken Sie nun vorsichtig die Spindelplatte inklusive der gesamten Spindel in die Kupp-
lungsplatte.
Achten Sie darauf, dass das Spindellager leichtgängig und sauber in die Lagerschale gleitet.
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 95
Abb.95:
► Befestigen Sie die vier Schrauben der Spindelplatte auf der Kupplungsplatte.
Sichern Sie die Schrauben mit Loctite 243.
► Schrauben Sie dann die Kupplungsplatte an.
Abb.96:
► Richten nun die Kupplung aus.
(1) Ca. 6mm
(2) Ca. 4mm
► Ziehen Sie die beiden Klemmschrauben der Kupplung fest an!
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
96 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.97:
► Heben Sie den Kabelniederhalter über das geschirmte Kabel und ziehen Sie die Schraube
vorsichtig mit dem Kugelkopf des Inbusschlüssels fest.
Die Ausrichtung des Kabels sollte dann parallel zur X-Achse sein.
Abb.98:
► Verlegen Sie, wie im Bild oben, die Kabel ohne Verdrillung!
