11 Ausbaugruppen
11.1 Wafer-Aufnahmen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 265
11.1.3.7 Reflektions-Lichttaster tauschen

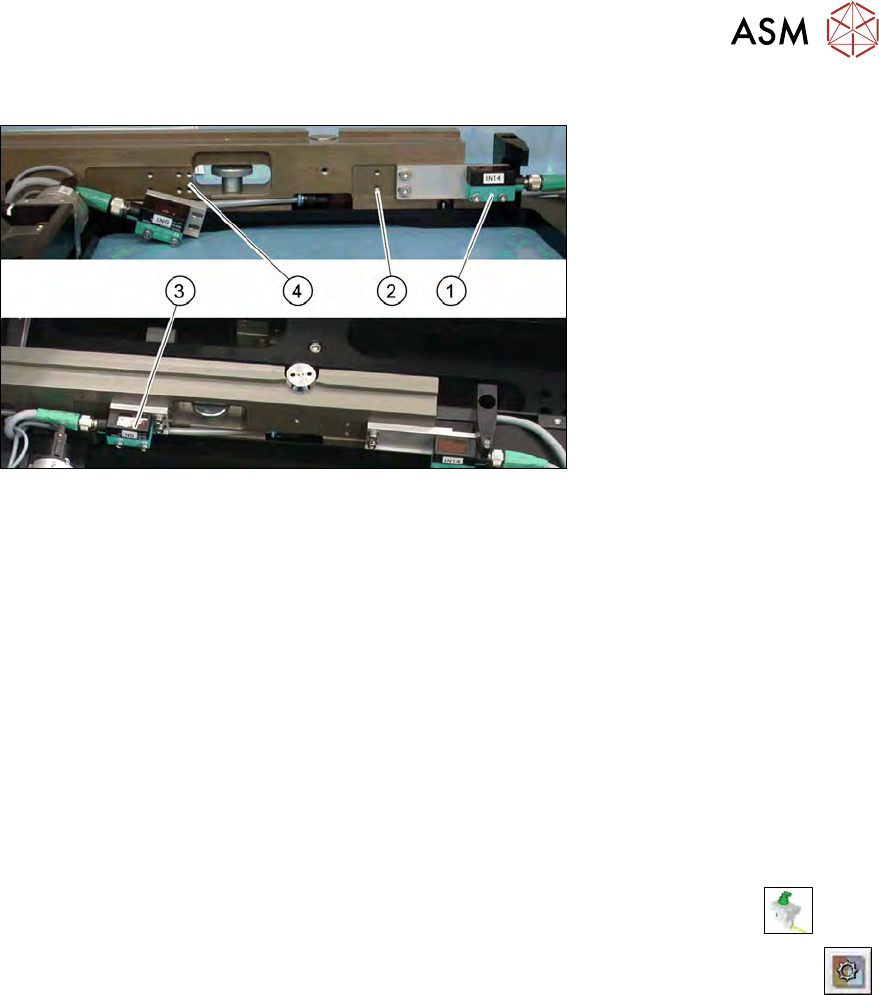

Abb.356: Reflektions-Lichttaster
Der Reflektions-Lichttaster IN14 (1) erkennt, ob sich der Waferrahmen im Tisch befindet. Dieser
Reflektions-Lichttaster ist aktiv, wenn sich ein Waferrahmen im Tisch befindet.
Der Reflektions-Lichttaster IN9 (3) erkennt, dass ein Waferrahmen darüber gefahren und nun frei
zum bearbeiten ist. Dieser Reflektions-Lichttaster ist nicht aktiv, wenn sich ein Waferrahmen im
Tisch befindet.
Es sind zwei Positionen für verschiedene Framegrößen möglich. Dazu befinden sich verschiedene
Bohrungen (2) und (4) an den jeweiligen Einbaupositionen der Reflektions-Lichttaster.
► Öffnen Sie die Kabelverschraubung am Reflektions-Lichttaster.
► Entfernen Sie die beiden Befestigungsschrauben der Montageplatte.
► Montieren Sie den neuen Reflektions-Lichttaster auf die Montageplatte.
► Montieren Sie die Einheit bündig und waagerecht an die jeweilige Einbauposition.
► Schließen Sie das Kabel wieder an.
► Überprüfen Sie die Eingangssignale der Näherungsschalter.
► Wählen Sie in der Ansichtenwerkzeugleiste den Button Manuelle Einstellungen
.
► Wählen Sie in der Ansicht Manuelle Einstellungen den Button Manuelle Subsysteme
und dann wählen Sie IOs (siehe 14.2 "Manuelle Einstellungen" [}364]).
► Wählen Sie die Registerkarte Wafertable.
► Überprüfen Sie die Eingangssignale der Näherungsschalter.
– DI09 Wafer on table Back input
– DI14 Wafer on table
11.1.3.8 Waferaufname kalibrieren
► Kalibrieren Sie die Waferaufnahme nachdem Sie Arbeiten an der Waferaufnahme durchge-
führt haben.
Bei der Kalibrierung fährt die Waferkamera über den Pin auf der Waferaufnahmeleiste, ver-
misst und speichert diese Position.
11 Ausbaugruppen
11.1 Wafer-Aufnahmen
266 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
11.1.3.9 Einschraubzylinder der Niederhalter tauschen
VORSICHT
Nur erfahrene Servicetechniker der Fa. ASM Assembly Systems GmbH & Co.KG
Das Tauschen der Einschraubzylinder der Niederhalter und die dazu notwendigen Einstel-
lungen dürfen nur erfahrene Servicetechniker der Fa. ASM Assembly Systems GmbH &
Co.KG durchführen. Eine unsachgemäße Montage kann zu Funktionsstörungen am SWS
führen.

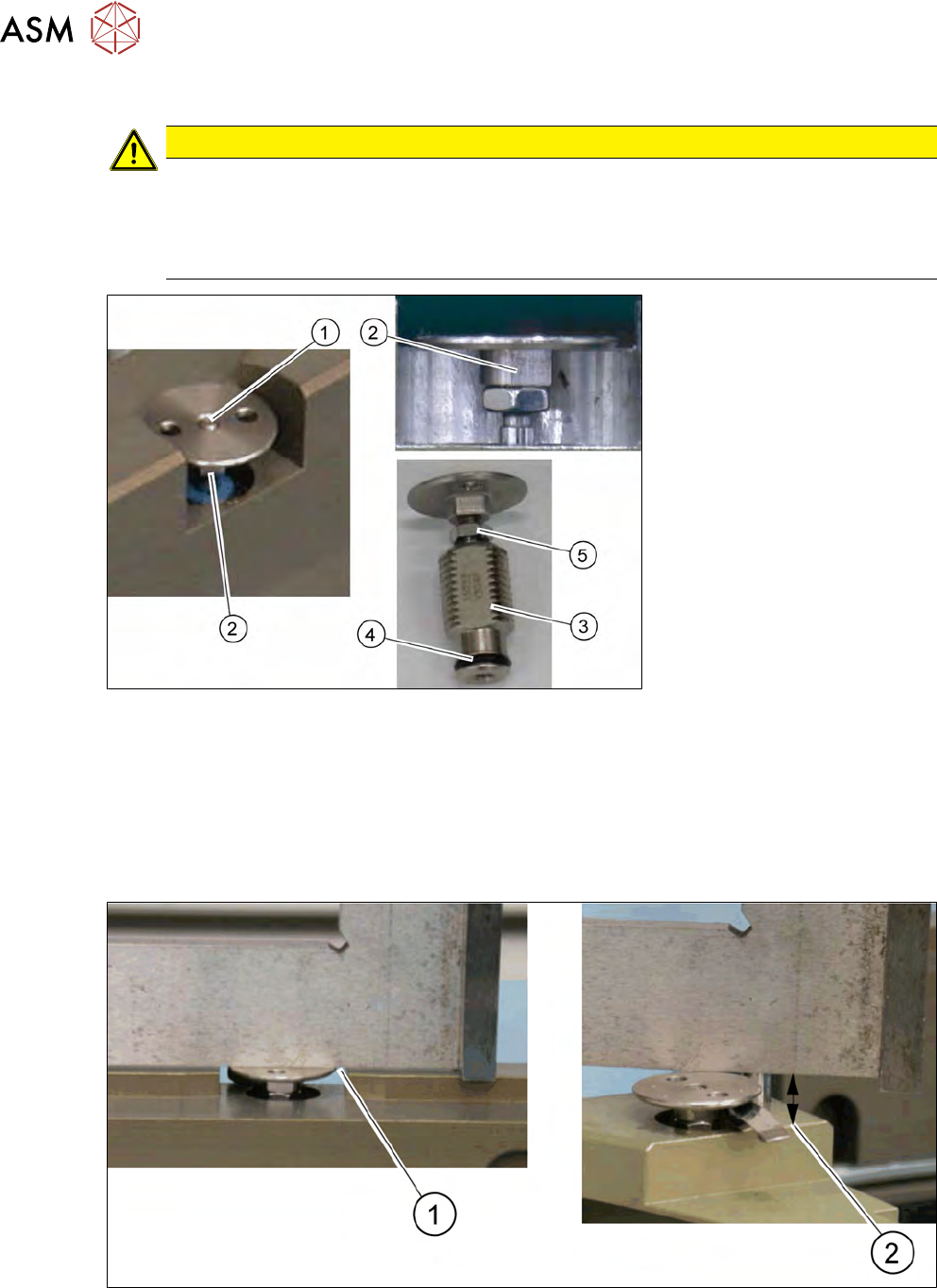

Abb.357: Niederhalter
► Lockern Sie die Madenschraube (1) von oben am Niederhalter.
► Drehen Sie den Niederhalter (3) komplett mit der Mutter heraus. Achten Sie auf den schwar-
zen O‑Ring(4). Tauschen Sie diesen ggf. durch einen neuen aus.
► Drehen Sie den neuen Niederhalter ein und fixieren (kontern) Sie die Höhe mit der Kontermut-
ter(5).
Höhe der Niederhalter einstellen
Abb.358: Niederhalter - Höhe einstellen
●
Position (1): Pilz bündig von der Unterkante der Auflageleiste zur Oberkante Pilz
●
Position (2): Abstand von 5 mm von der Unterkante der Auflageleiste zur Oberkante Pilz im
ausgefahrenen Zustand
11 Ausbaugruppen
11.2 Linear-Dipping-Unit (LDU)
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 267
11.2 Linear-Dipping-Unit (LDU)
Abb.359: Linear-Dipping-Unit (LDU)
●
Linear-Dipping Unit SWS12 (1/3) [03073446-xx]
●
Linear-Dipping Unit SWS12 (2/4) [00386344-xx]
HINWEIS
Serviceanleitung LDU-X
Die Servicearbeiten zur LDU entnehmen Sie der Serviceanleitung LDU-X.
