10 Option Die-Attach-Unit SWS 10.2 Ausbau der Die-Attach-Unit aus dem SWS 246 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 Abb.327: ► Entfernen Sie den Abwurfbehälter (1) des Die-Attach-Segments (siehe 10.1.3 &qu…
10 Option Die-Attach-Unit SWS
10.2 Ausbau der Die-Attach-Unit aus dem SWS
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 245
10.2 Ausbau der Die-Attach-Unit aus dem SWS
Erforderliches Werkzeug
●
2,5mm Inbusschlüssel
Arbeitsschritte
► Fahren Sie das SWS in der GUI herunter.
► Schalten Sie das SWS am Hauptschalter aus.
Abb.326:

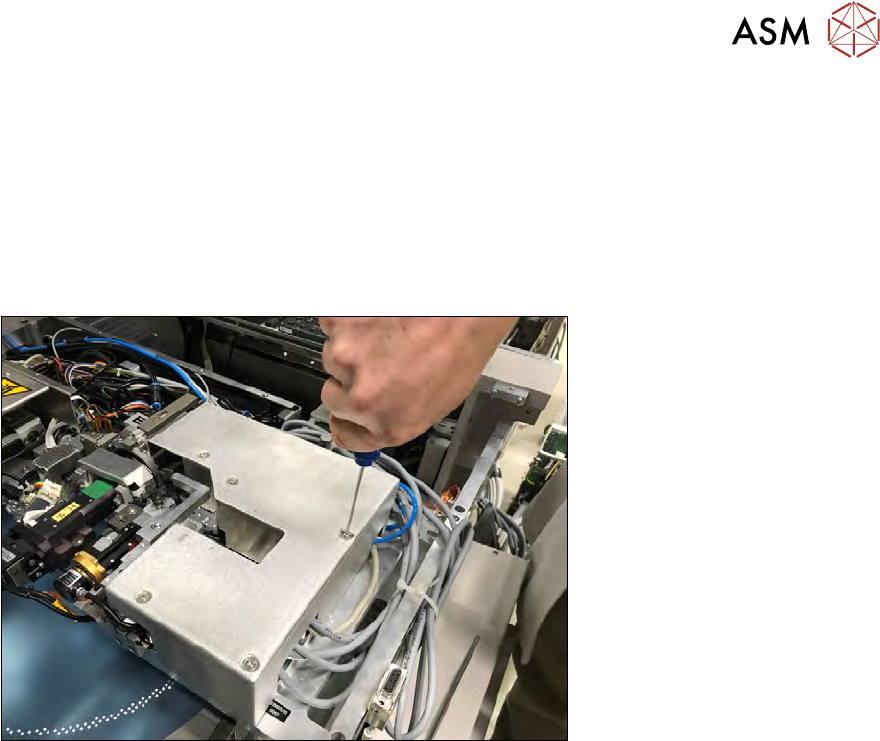

► Entfernen Sie die Abdeckung vom Die-Attach-Modul.
10 Option Die-Attach-Unit SWS
10.2 Ausbau der Die-Attach-Unit aus dem SWS
246 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.327:

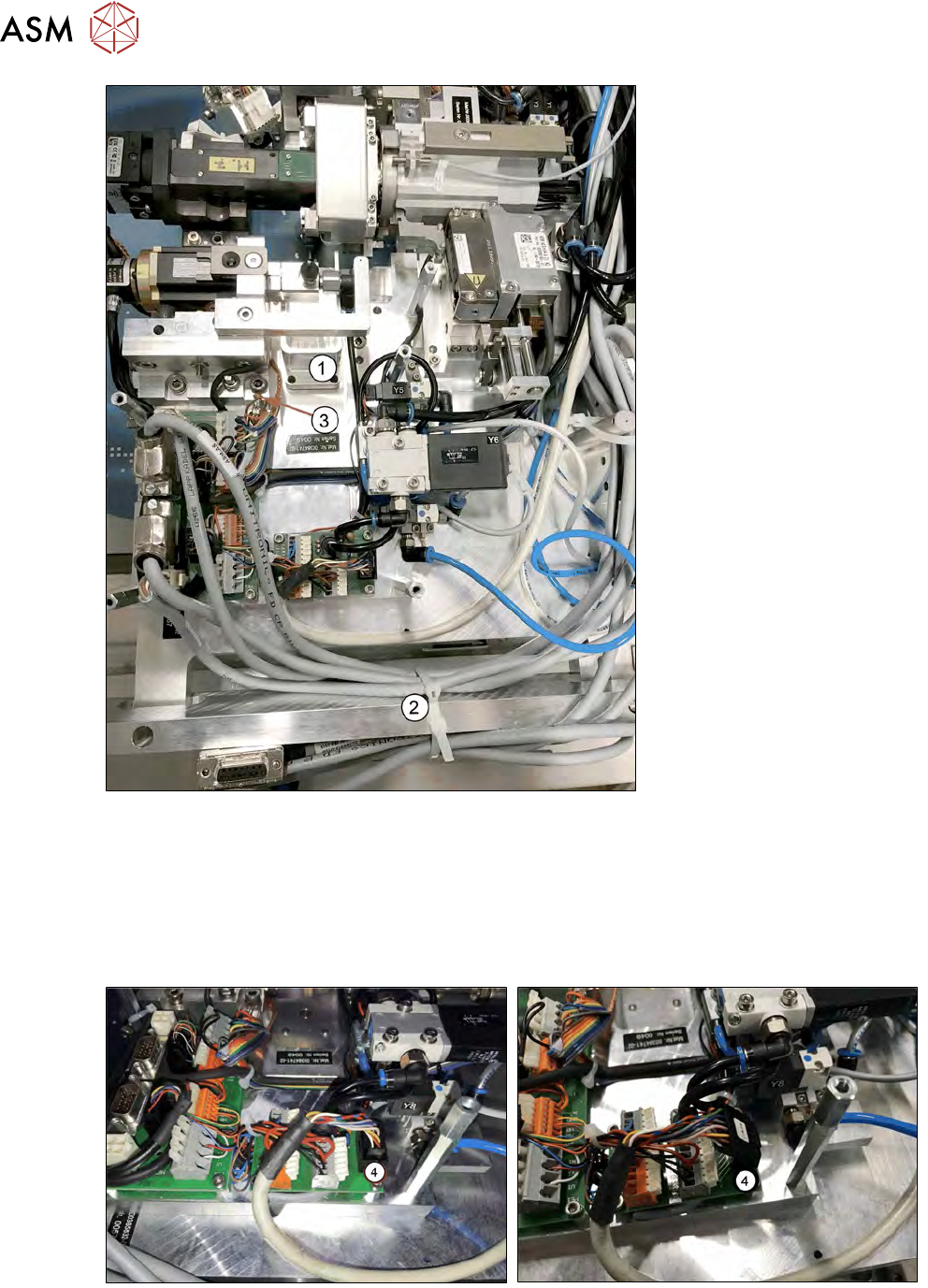

► Entfernen Sie den Abwurfbehälter (1) des Die-Attach-Segments (siehe 10.1.3 "Einbau der
Option Die-Attach-Unit in das SWS" [}221]).
► Entfernen Sie die Kabelbinder (2), mit denen die Kabel für das Die-Attach-Segment und den
Transfer-X-Motor zusammengebunden sind (siehe 10.1.3 "Einbau der Option Die-Attach-Unit
in das SWS" [}221]).
► Entfernen Sie das Erdungskabel (3).
Abb.328:
► Entfernen Sie das Steuer-/Stromkabel (4) der Die-Attach-Unit.
10 Option Die-Attach-Unit SWS
10.2 Ausbau der Die-Attach-Unit aus dem SWS
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 247
Abb.329:

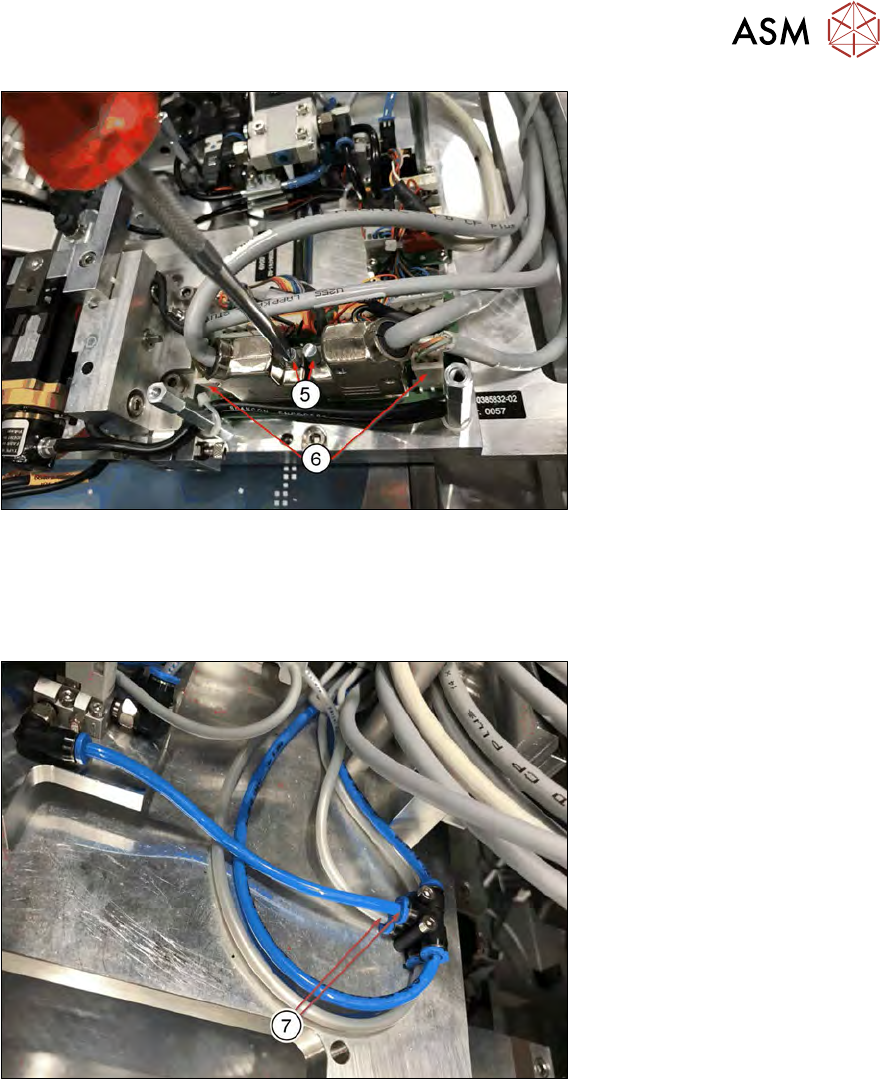

► Entfernen Sie die Schrauben der Encoder-Kabel (5) für den Die-Attach-Segmentmotor und
den Transfer-X-Motor und ziehen Sie die Stecker ab.
► Stecken Sie die Stromstecker der Encoder-Kabel (6) für den Die-Attach-Segmentmotor und
den Transfer-X-Motor ab.
Abb.330:
► Ziehen Sie den blauen und den grauen Schlauch (7) ab.
Blauer Schlauch: An Ventil Y8 angeschlossen, Luftdrucksteuerung für das Die-Attach-Seg-
ment Blasluft
Grauer Schlauch: 5Bar für die Freigabe des Transfer-X-Motors
