5 Grundrahmen – X/Y-Unit 5.3 Teiletausch Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 89 Abb.83: ► Ziehen Sie den X-Motor inklusive der Kupplungsplatte nach hinten weg und heben Sie die Einheit nach oben heraus! …
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
88 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.81:
► Verschieben Sie den Wafertisch, bis der X-Motor mit der halbrunden Aussparung im Seiten-
rahmen fluchtet!
Abb.82:
► Entfernen Sie nun die beiden Befestigungsschrauben auf der Frontseite des Kupplungsge-
häuses.
► Entfernen Sie die beiden Befestigungsschrauben auf der Rückseite mit einem kurzen (modifi-
zierten) Inbus-Schlüssel.
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 89

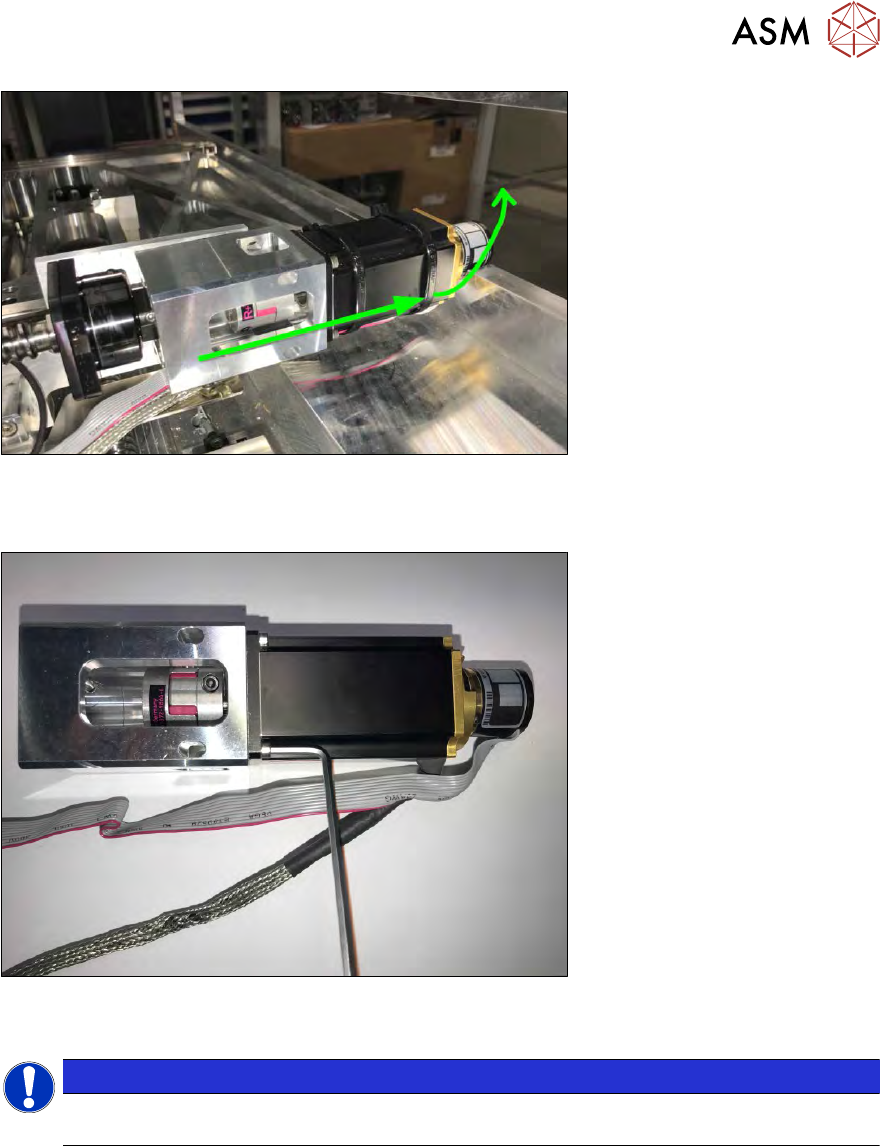

Abb.83:
► Ziehen Sie den X-Motor inklusive der Kupplungsplatte nach hinten weg und heben Sie die
Einheit nach oben heraus!
Abb.84:
► Entfernen Sie die vier Befestigungsschrauben des Motors.
HINWEIS
Es ist nicht zwingend notwendig, die Kabelbinder für die Motorkabel um das Motorenge-
häuse zu entfernen.
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
90 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

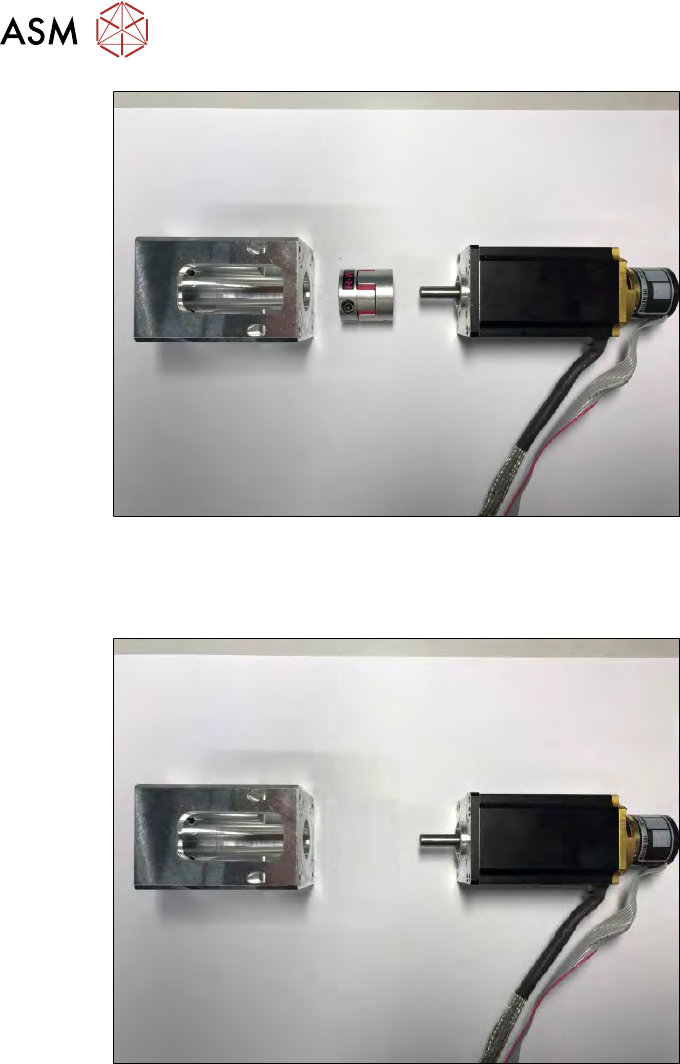

Abb.85:
Kupplungsplatte, Kupplung und X-Motor liegen nun einzeln vor und können ausgetauscht werden.
5.3.2.2 Einbau neuer X-Motor und Kupplung
Abb.86:
► Montieren Sie den neuen X-Motor auf die Kupplungsplatte.
Achten Sie darauf, dass die Motorenkabel, wie auf dem Foto, 90° nach Unten zur Kupplungs-
platte zeigen!
Lassen Sie die Kupplung vorerst weg. Diese wird erst später in die Kupplungsplatte einge-
setzt.
Eventuell müssen Sie die Motorenkabel mit zwei Kabelbindern am Motorengehäuse befes-
tigen.
