7 Die-Ejector 7.6 Umbau Nadel-Ausstecheinheit Bajonett (alte Version) auf Nadel-Ausstecheinheit Magnetisch (aktuelle Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 171 Abb.220: ► Entfernen Sie die drei Befestigungs…
7 Die-Ejector
7.6 Umbau Nadel-Ausstecheinheit Bajonett (alte Version) auf Nadel-Ausstecheinheit Magnetisch (aktuelle
170 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.218:
► Heben Sie den Bajonettring (2) nach oben ab.
Abb.219:
► Entfernen Sie die beiden Befestigungsschrauben (5) (Inbus 2,5) der Platine Gabellicht-
schranke(6).
Das Kabel zur Gabellichtschranke wird nicht abgesteckt (das Bild ohne Kabel ist nur ein Bei-
spiel).
► Ziehen Sie den Vakuumschlauch (blau) ab.
7 Die-Ejector
7.6 Umbau Nadel-Ausstecheinheit Bajonett (alte Version) auf Nadel-Ausstecheinheit Magnetisch (aktuelle
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 171

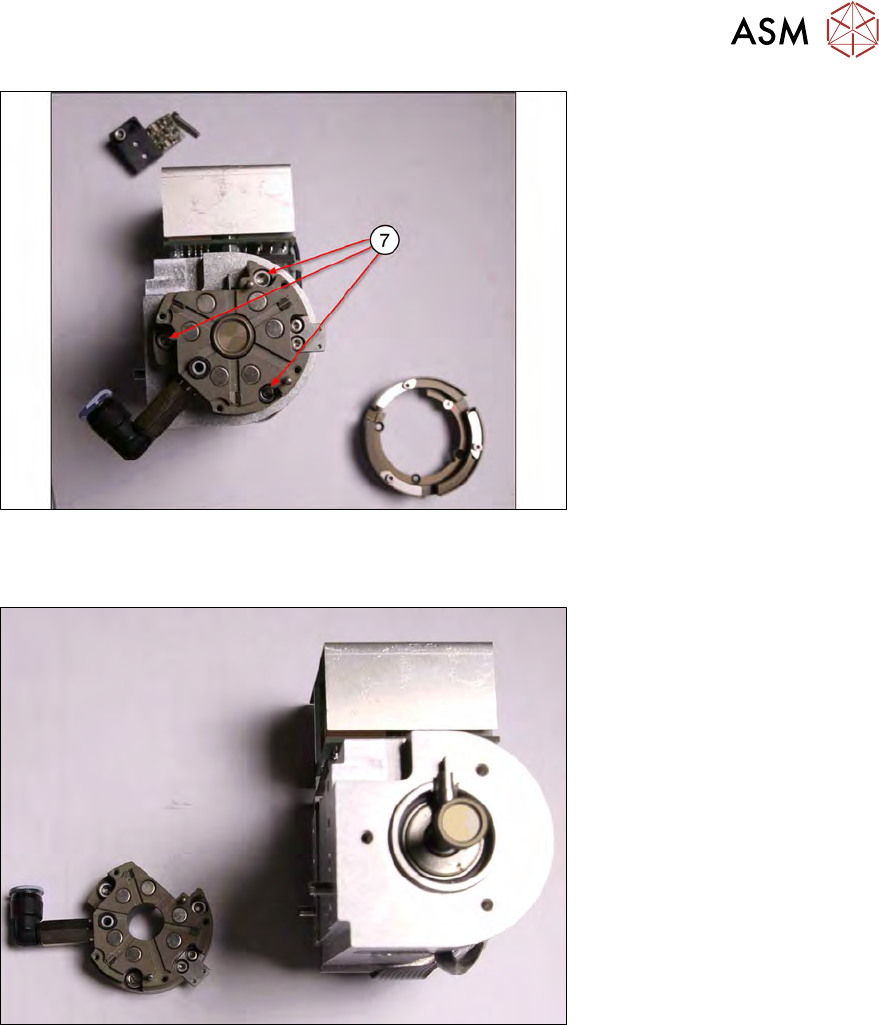

Abb.220:
► Entfernen Sie die drei Befestigungsschrauben (7) (Inbus 2,5) am Grundkörper des Bajonett-
verschlusses.
Abb.221:
► Demontieren Sie den Grundkörpers des Bajonettverschlusses.
7 Die-Ejector
7.6 Umbau Nadel-Ausstecheinheit Bajonett (alte Version) auf Nadel-Ausstecheinheit Magnetisch (aktuelle
172 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
7.6.3 Montage der Nadel-Ausstecheinheit Magnetisch

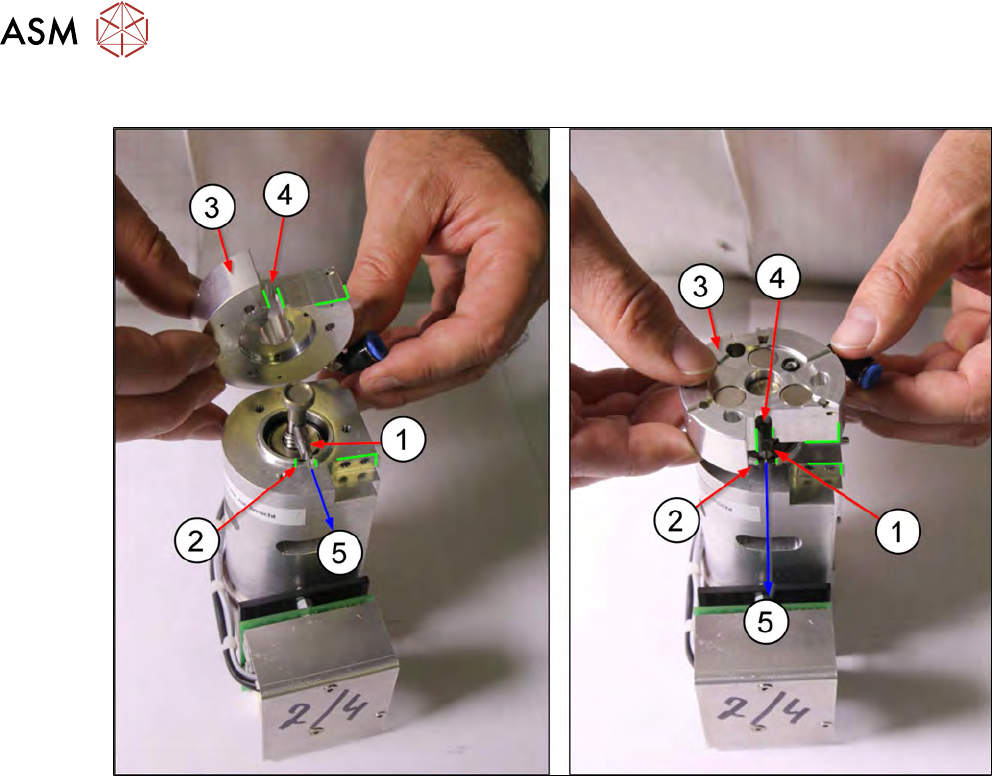

Abb.222:
► Beachten Sie die Ausrichtung der Schaltfahne (1) und der Zentriereinheit (3) zur Z-Achse Die
Ejector (Richtung (5))!
Hierzu muss die Schaltfahne (1) mit der Nut (2) im Gehäuse der Z-Achse Die Ejector fluchten.
► Heben Sie die Zentriereinheit (3) über die Z-Achse des Die-Ejectors.
Achten Sie hierbei darauf, dass die Schaltfahne (1) in die Richtung (5) der Nut (2) zeigt.
► Beim Aufsetzen der Zentriereinheit (3) soll somit auch die Schaltfahne (1) in die Nut (4) der
Zentriereinheit sowie in die Nut(2) der Z-Achse Die Ejector passen.
