15 Kalibrierung 15.2 Aktivierung des Setup-Modus am SWS (Hardware und Software) Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 373 Abb.527: ► Nach dem Umstecken der Kabel ist der Setup-Modus aktiviert ( Setup mode …
15 Kalibrierung
15.2 Aktivierung des Setup-Modus am SWS (Hardware und Software)
372 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

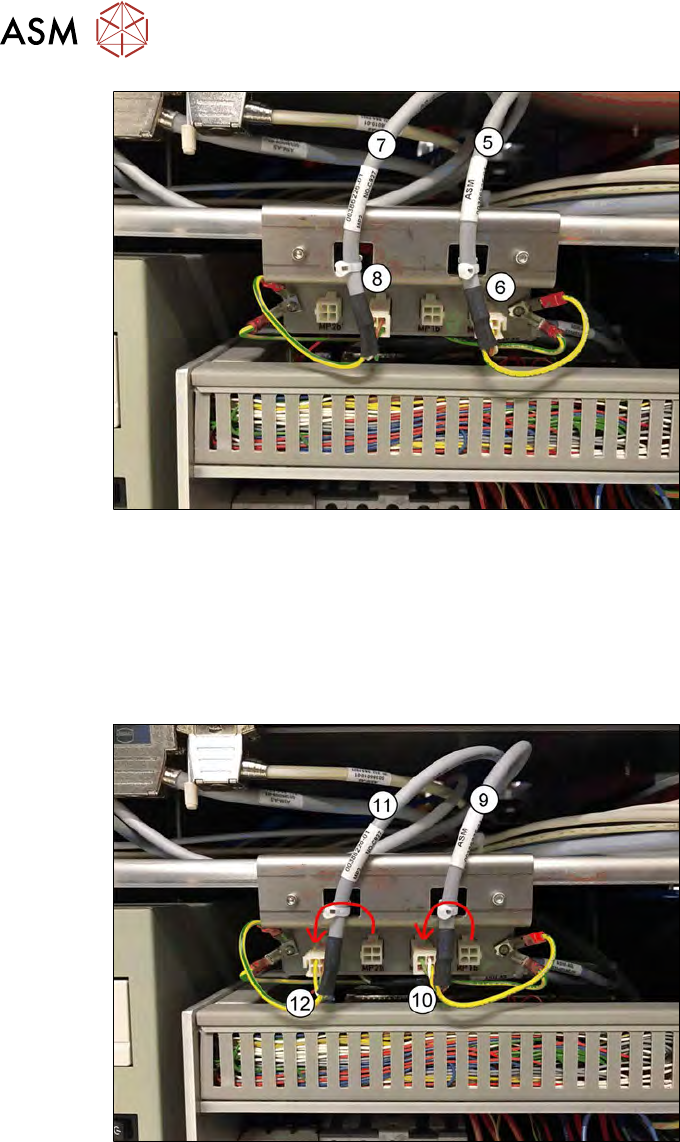

Abb.525:
Das Bild oben zeigt die Einstellung für den Standard-Produktionsmodus (NICHT-Setup-Modus).
●
(5) Kabel MP1 ist an
(6) MP1b angeschlossen
●
(7) Kabel MP2 ist an
(8) MP2b angeschlossen
Für den Setup-Modus muss die folgende Änderung vorgenommen werden:
Abb.526:
Das Bild oben zeigt die Einstellung für den Setup-Modus (Sicherheitsmodus).
●
(9) Kabel MP1 muss an
(10) MP1b’ angeschlossen werden
●
(11) Kabel MP2 muss an
(12) MP2b’ angschlossen werden
15 Kalibrierung
15.2 Aktivierung des Setup-Modus am SWS (Hardware und Software)
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 373

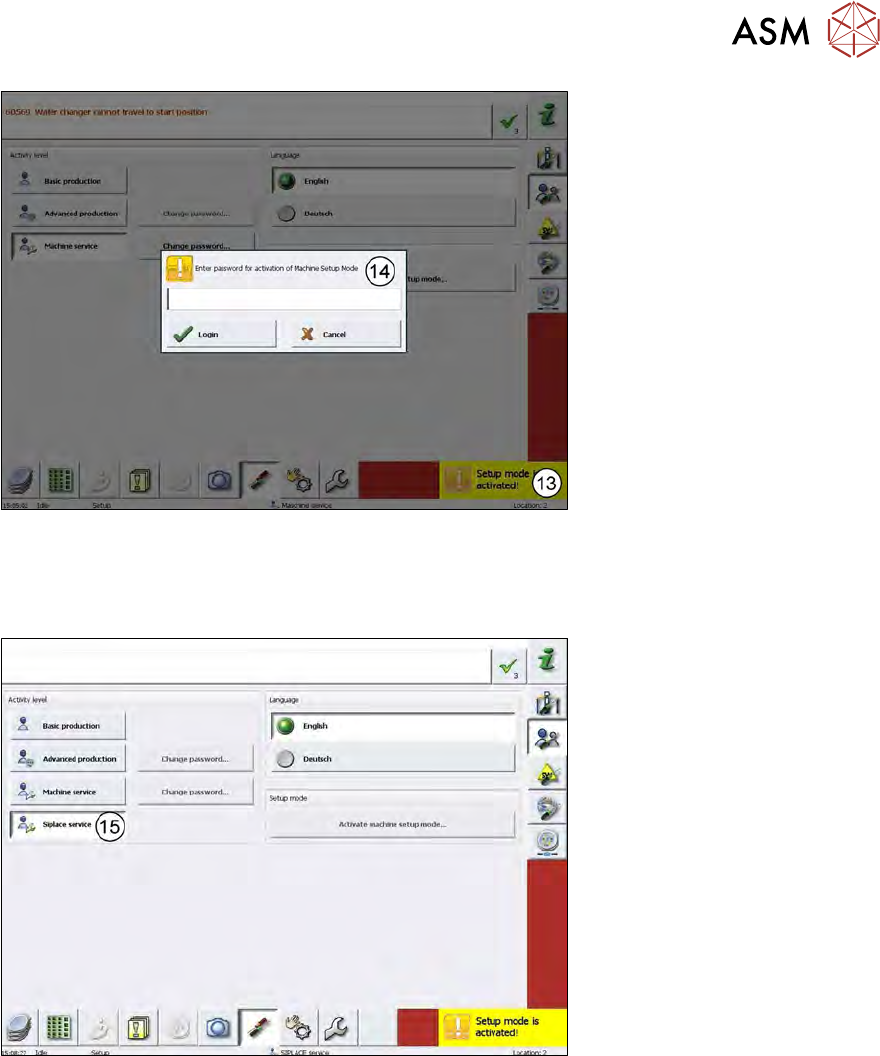

Abb.527:
► Nach dem Umstecken der Kabel ist der Setup-Modus aktiviert (Setup mode is activa-
ted!(13)).
► Sie müssen das Passwort (14) für den Setup-Modus eingeben → SetupTools.
Abb.528:
► Nach der Eingabe des Passworts wird SIPLACE Service (15) aktiviert!
15 Kalibrierung
15.3 Kalibrierung Die-Handling - Flip-Unit
374 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
15.2.5 Regeln für den Setup-Modus – Sicherheitsrelevantes Thema!
HOHE GEFAHR GEFÄHRLICHER VERLETZUNGEN
► Setup-Modus muss aktiviert sein!
KEINE GEFAHR GEFÄHRLICHER VERLETZUNGEN
► Setup-Modus ist nicht aktiviert!
Maschinenhauben sind geschlossen!
WARNUNG
► Unabhängig davon, ob der Setup-Modus aktiviert ist oder nicht, muss der Magazinlift
geschlossen und eingeklappt sein, die Turmverriegelungsschraube muss festgezogen
sein!
► Damit die Schraube zugänglich ist, muss der Magazinlift in der Wechselposition sein.
15.3 Kalibrierung Die-Handling - Flip-Unit
15.3.1 Vorbereitung - Haltezylinder der Z-Achse einstellen
Bevor Sie die Kalibrierung starten, müssen der Haltezylinder für die Flip-Z-Achse und der Die-
Attach-Transfer-X-Motor (optional) eingestellt werden!
Dies ist nötig, um im stromlosen Zustand eine leichtgängige Bewegung des Kugellagers der Z-
Achse im Laufring der DP-Achse zu gewährleisten.
Beim Referenzieren der Flip-Drehachse sind die Flip-Z-Achse und die Transfer-X-Achse des Die-
Attach-Moduls (optional) stromlos.
In diesem Zustand werden diese beiden Achsen durch die Haltezylinder in Position gehalten.
Vor der Initialisierung der Z-Achse und der Transfer-X-Achse wird der Haltezylinder freigegeben
und die Achse kann verfahren.
