5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 75

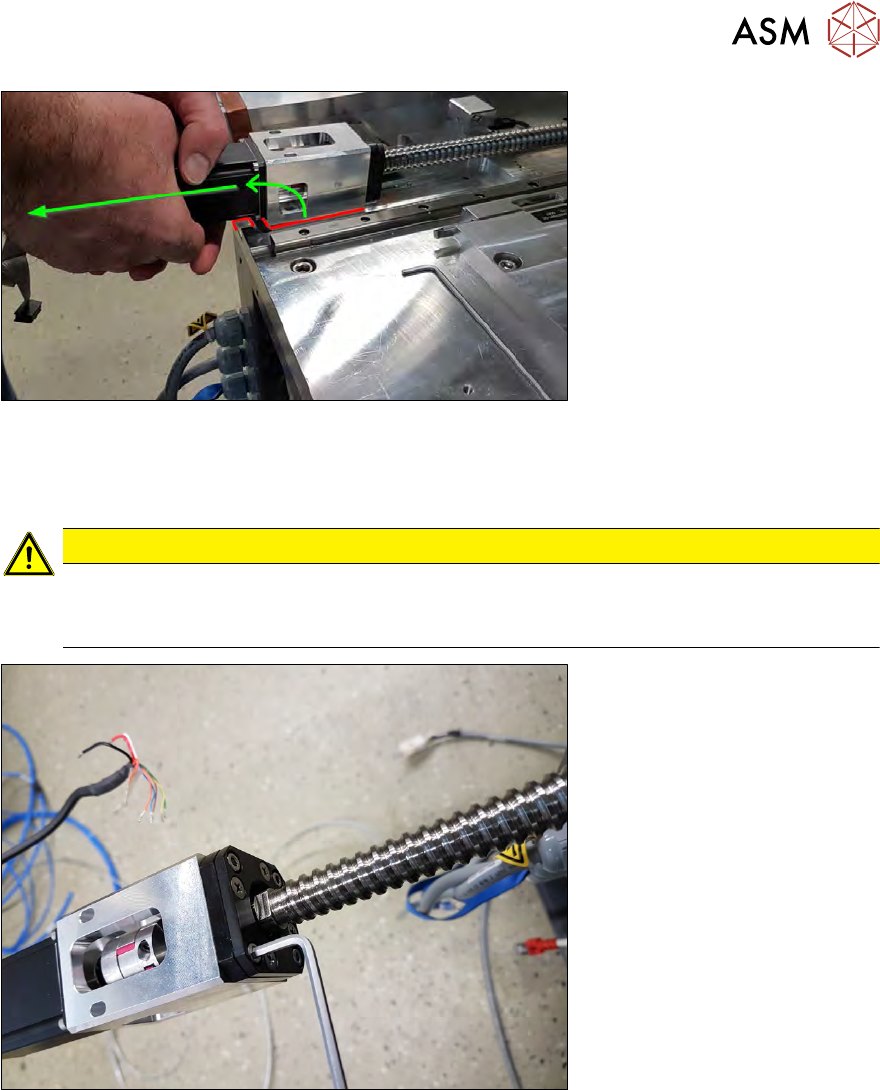

Abb.55:
► Ziehen Sie die komplette Spindel am Y-Motor nach hinten.
Heben Sie dabei den Motor leicht und vorsichtig an, damit die Unterseite der Kupplungsplatte
über die Kante der Grundplatte geschoben werden kann.
VORSICHT
Der Wafertisch muss in der hintersten Position (am Magazinlift) stehen, damit beim Anhe-
ben des Motors keine zu große Biegung auf die Spindel kommt.
► Gehen Sie beim Anheben generell mit höchster Vorsicht vor.
Abb.56:
► Entfernen Sie die vier Inbus-Befestigungsschrauben (nicht die Kreuzschlitzschrauben) von
der Kupplungsplatte.
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
76 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

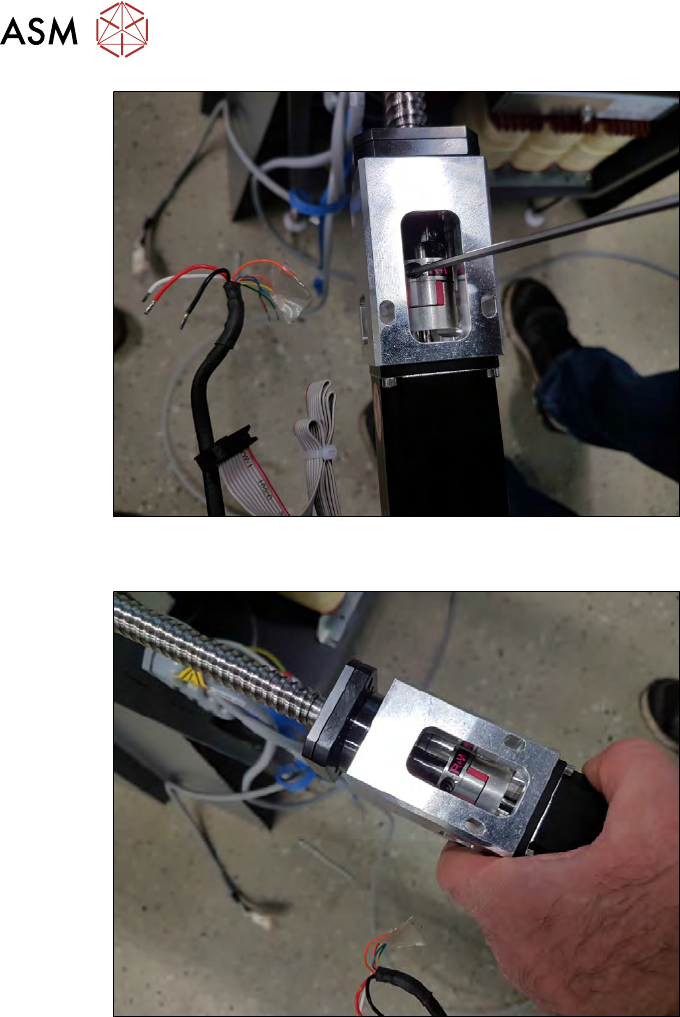

Abb.57:
► Entfernen Sie die im Bild gezeigte Klemmschraube der Kupplung!
Abb.58:
► Ziehen Sie vorsichtig die gesamte Einheit Kupplungsplatte-Motor-Kupplung von der Spindel.
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 77

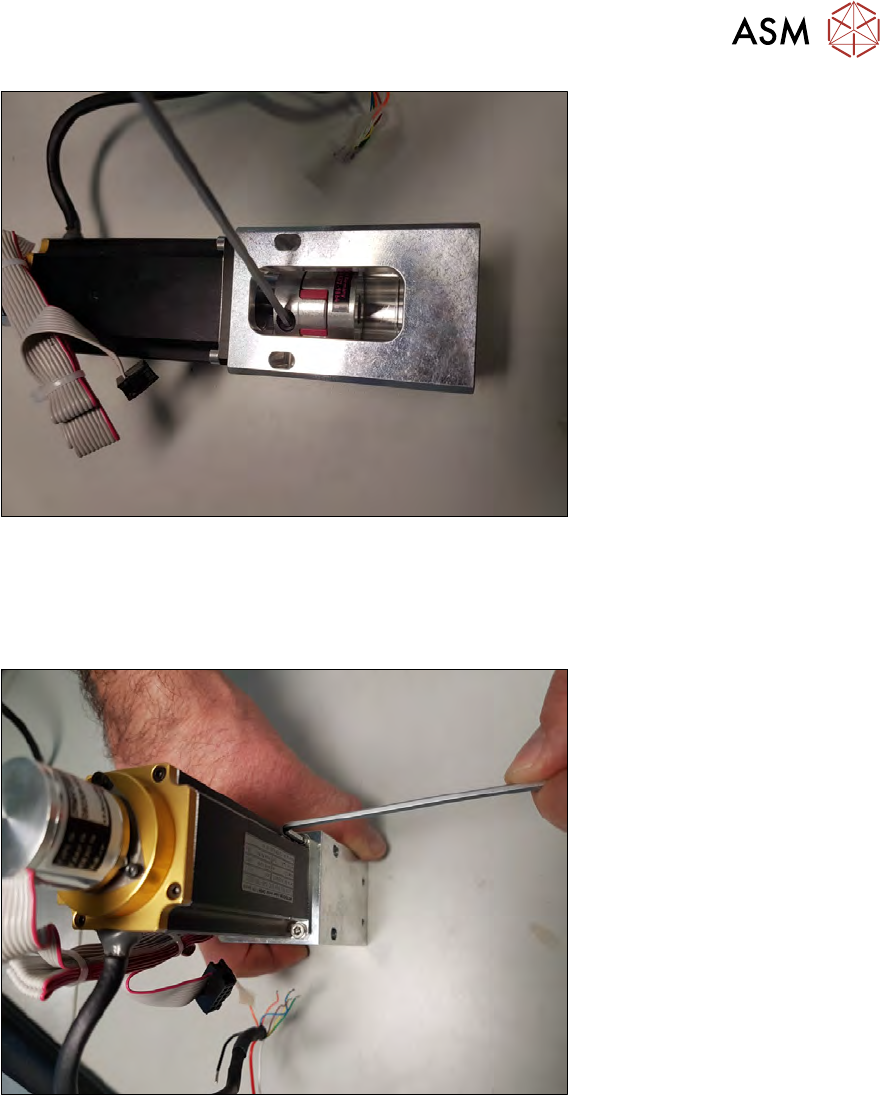

Abb.59:
► Entfernen Sie die Klemmschraube der Kupplung für die Motorwelle.
Gegebenenfalls muss hier mit einem Schraubenzieher die Kupplungsklemmung geweitet wer-
den.
► Ziehen Sie die Kupplung von der Motorwelle ab.
Abb.60:
► Entfernen Sie die vier Befestigungsschrauben des Motors an der Kupplungsplatte.
