12 Wafer-Stretcher
12.4 Ausbau Wafer-Stretcher
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 291

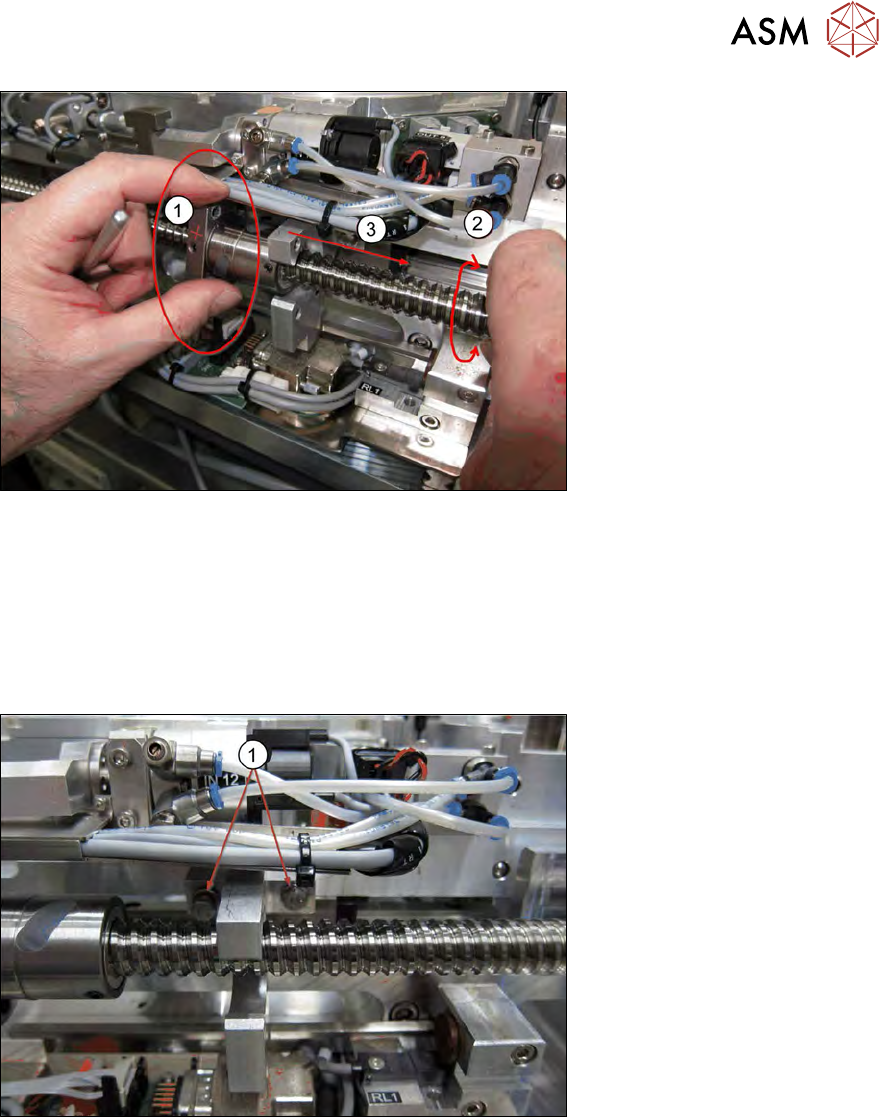

Abb.400:
► Markieren Sie die Lage der Spindelmutter z.B. mit einem Stift (1).
► Halten Sie die Spindelmutter fest (1) und drehen Sie die Spindel (2), so dass sich die Spindel-
mutter vom Mitnehmerblock des Wafertisches löst.
ODER
► Schieben Sie den Wafer-Stretcher mit der Hand von der Spindelmutter weg (3).
ð Nun sollte zwischen Spindelmutter und dem Mitnehmerblock ein Abstand sein.
Abb.401:
► Entfernen Sie die beiden Sechskant-Schrauben (1) mit einem Gabelschlüssel oder einer Rat-
sche.
ð Der Mitnehmerblock ist nun vom Wafertisch getrennt.
12 Wafer-Stretcher
12.4 Ausbau Wafer-Stretcher
292 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
12.4.4 Demontage an Wafer-Wechsler-Seite
Abb.402:
► Schieben Sie den Wafer-Stretcher auf die andere Seite.
Achten Sie dabei auf Die-Ejector und Wafer-Wechsler (Greifer).
Abb.403:
► Schieben Sie den Wafer-Stretcher bis zum Ende.
► Entfernen Sie die sechs Befestigungsschrauben des Abdeckbleches (1).
► Nehmen Sie das Abdeckblech ab.
Folgende Verbindungen müssen wie folgt gelöst werden:
12 Wafer-Stretcher
12.4 Ausbau Wafer-Stretcher
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 293
Abb.404:
Abb.405:
► Ziehen Sie den Steckers X11 (1) ab.
► Ziehen Sie die Druckluftleitung (2) ab.
Abb.406:
► Schrauben Sie die Masseverbindung (3) ab.
► Demontieren Sie die Energiekette (4) → verdeckt.
► Eventuell müssen noch diverse Kabelbinder geöffnet werden, um die Verbindungen sauber
lösen zu können.
