SEMI G28-0997 © SE MI 1986, 1997 5 Figure 1 Camber Figure 2 Coil Set Figure 3 Coined Area

100%1 / 7923
SEMI G28-0997 © SEMI 1986, 1997 4
Table 1
0.150 WIDE 0.30 WIDE (J-COMPATIBLE)
81416141618202428
MATERIAL
GAGE
0.008"
(0.200 mm)
0.008
(0.200)
0.008
(0.200)
0.010
(0.250)
0.010
(0.250)
0.010
(0.250)
0.010
(0.250)
0.010
(0.250)
0.010
(0.250)
A STRIP WIDTH 0.600
(15.2)
0.600
(15.2)
0.600
(15.2)
0.720
(18.30)
0.720
(18.30)
0.720
(18.30)
0.970
(24.60)
0.970
(24.60)
0.970
(24.60)
B PROGRESSION 0.336
(8.53)
0.336
(8.53)
0.336
(8.53)
0.674
(17.12)
0.674
(17.12)
0.674
(17.12)
0.674
(17.12)
0.674
(17.12)
0.674
(17.12)
CTOOLING
HOLE
0.060
(1.52)
0.060
(1.52)
0.060
(1.52)
0.060
(1.52)
0.060
(1.52)
0.060
(1.52)
DDAMBAR
WIDTH 0
0.010
(.250)
0.010
(.250)
0.010
(.250)
0.010
(.250)
0.010
(.250)
0.010
(.250)
EDAMBAR
DISTANCE
FROM CL
0.079
(2.00)
0.079
(2.00)
0.079
(2.00)
0.156
(4.00)
0.156
(4.00)
0.156
(4.00)
0.156
(4.00)
0.156
(4.00)
0.156
(4.00)
F LEAD LENGTH
CL TO LEAD
RAIL
0.167
(4.24)
0.167
(4.24)
0.167
(4.24)
0.322
(8.18)
0.322
(8.18)
0.322
(8.18)
0.322
(8.18)
0.322
(8.18)
0.322
(8.18)
GPKG. LENGTH
BOUNDARY
0.098
(2.49)
0.172
(4.37)
0.198
(5.03)
0.181
(4.60)
0.198
(5.03)
0.231
(5.87)
0.255
(6.48)
0.307
(7.80)
0.356
(9.04)
HPARTS PER
STRIP (STRIP
LENGTH)
24
(8.064)
24
(8.064)
24
(8.064)
12
(8.088)
12
(8.088)
12
(8.088)
12
(8.088)
12
(8.088)
12
(8.088)
IPAD
DOWNSET
0.008
(0.200)
0.008
(0.200)
0.008
(0.200)
0.012
(0.305)
0.012
(0.305)
0.012
(0.305)
0.012
(0.305)
0.012
(0.305)
0.012
(0.305)
SEMI G28-0997 © SEMI 1986, 19975

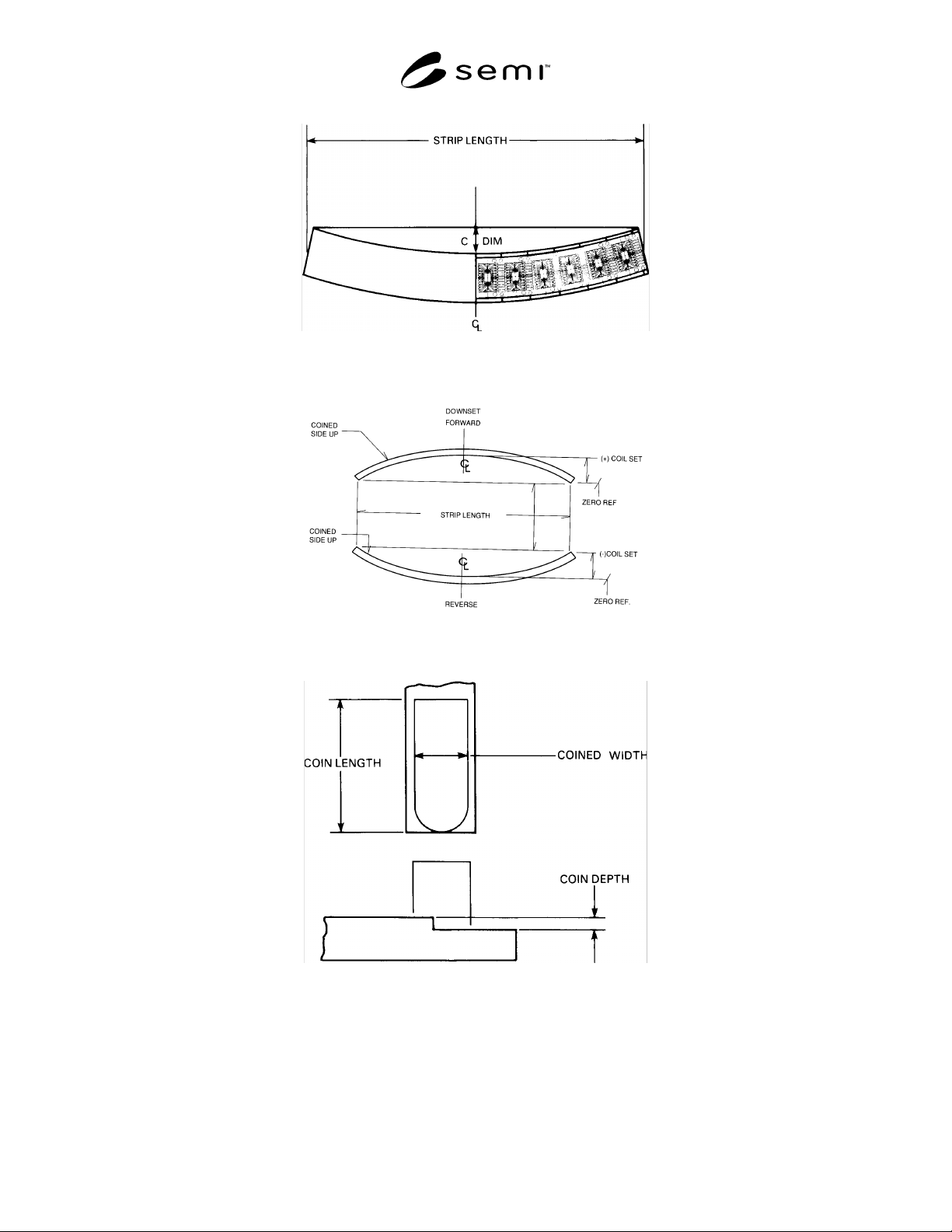

Figure 1
Camber
Figure 2
Coil Set
Figure 3
Coined Area
SEMI G28-0997 © SEMI 1986, 1997 6

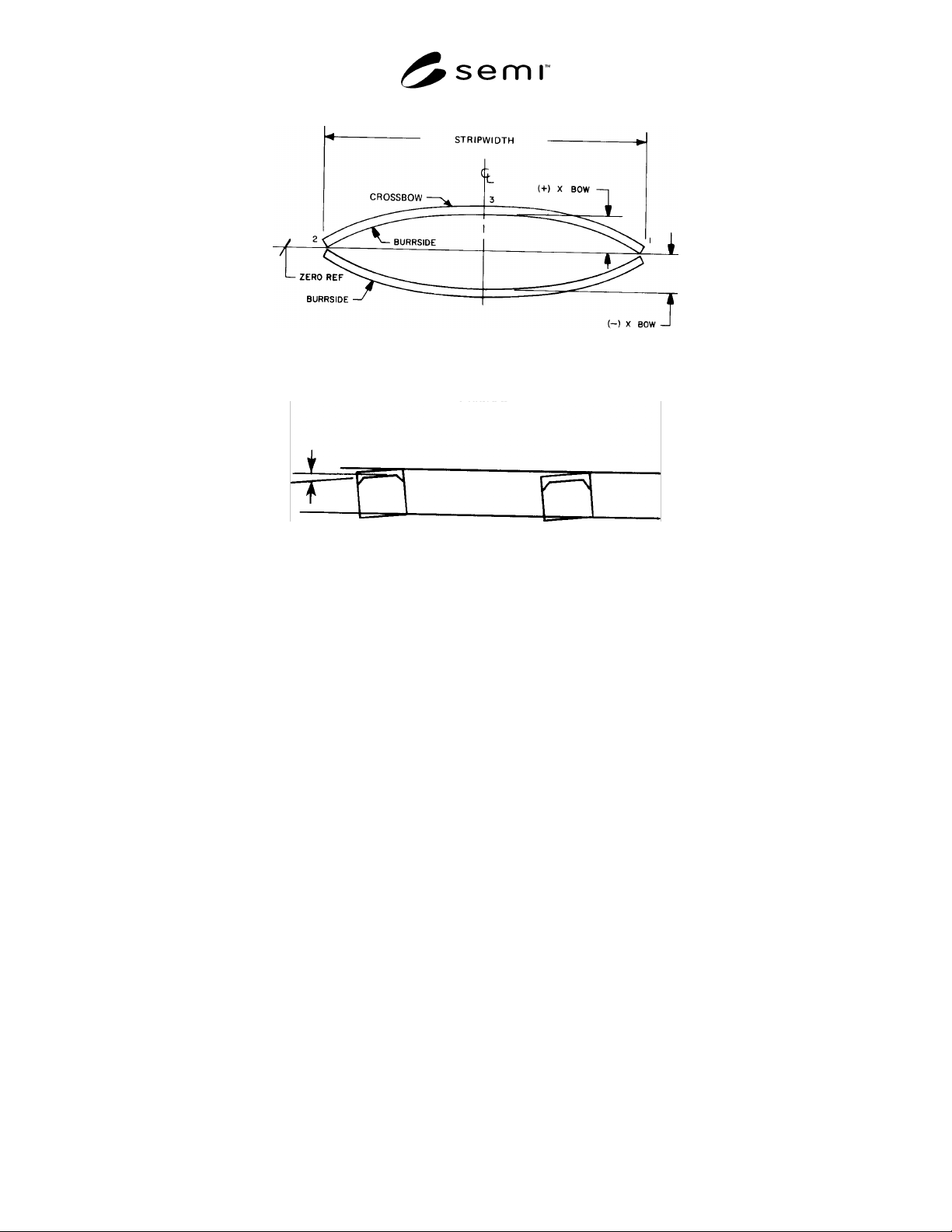

Figure 4
Crossbow
Figure 5
Lead Twist
